LS30-63 - ручные линейные трансляторы
- Диапазон перемещения до 6,5 мм.
- Нагрузка до 3,2 кг.
- Чувствительность 3 мкм.
- Размер столика 30 х 30 мм.
- Транслятор изготовлен из алюминиевого сплава 6061-T6 с чёрным анодированием.
- Микрометрическая головка Mitutoyo.

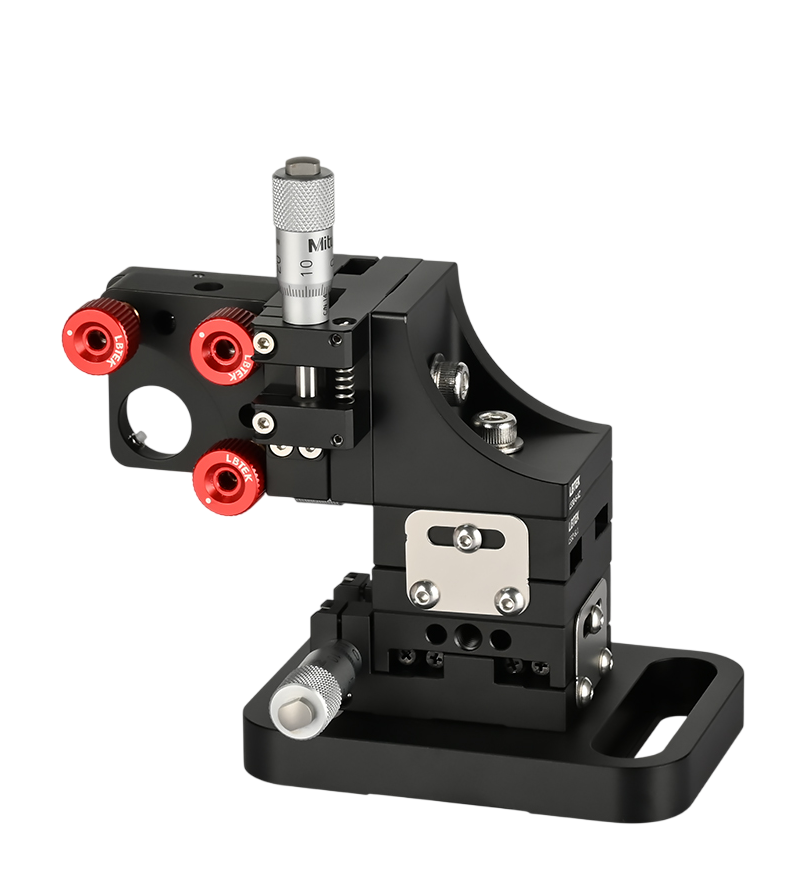

Трёхосевые (XYZ) ручные линейные трансляторы LBTEK построены на прецизионных перекрёстно-роликовых направляющих и приводятся в движение стандартными микрометрическими головками Mitutoyo (цена деления 10 мкм); диапазон перемещения — 6,5 мм по каждой оси, точность линейного перемещения — не хуже 3 мкм. Столик 30 × 30 мм оснащён резьбовыми отверстиями (5 × M4 и 2 × M3).
Сборка образована тремя ортогональными осями с контролируемой перпендикулярностью перемещения по оси Z (≤ 30 мкм).

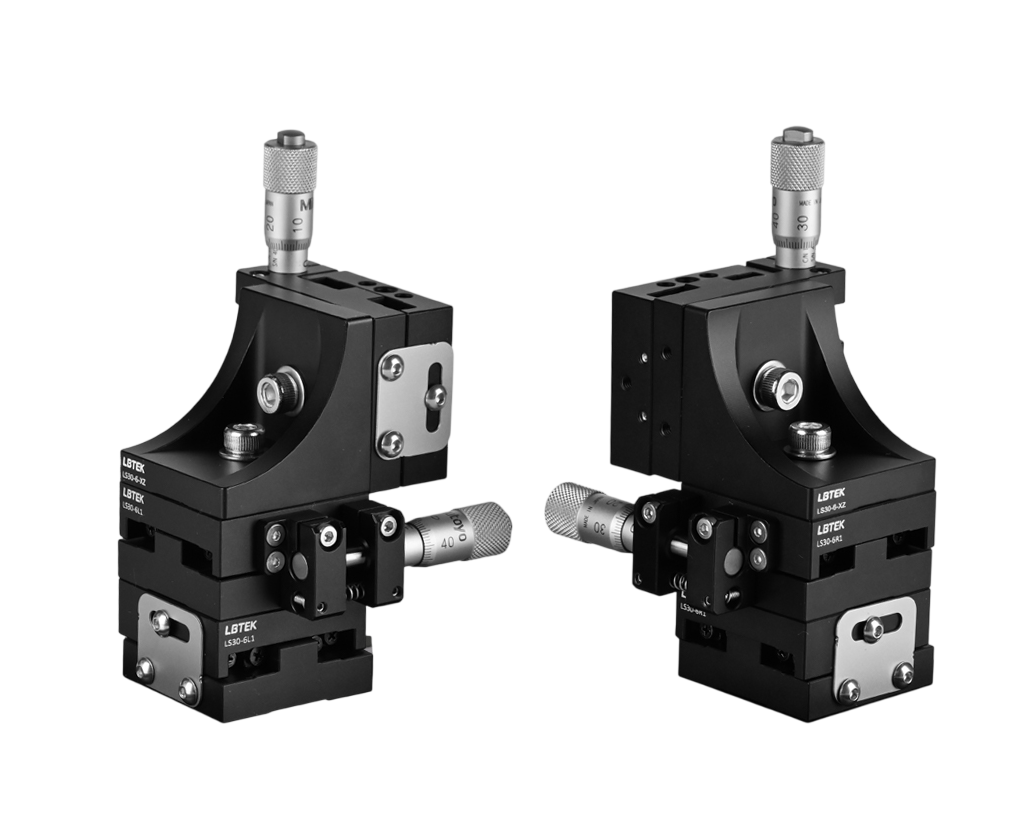

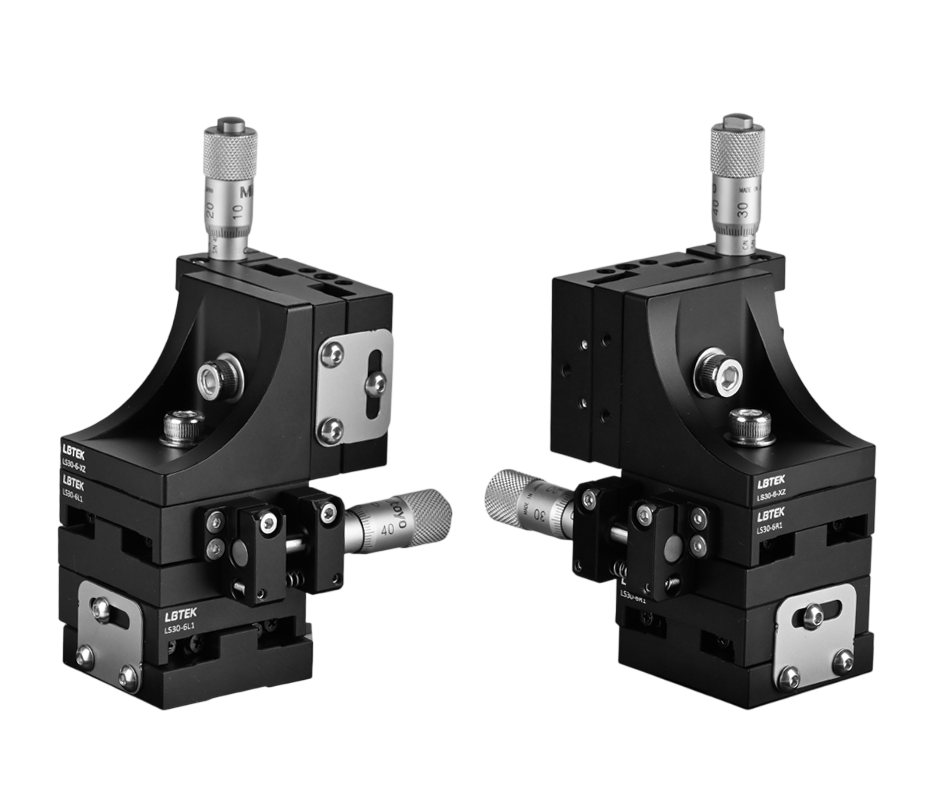

Выпускаются исполнения с левым и правым расположением привода; на боковой поверхности предусмотрен стопорный винт с внутренним шестигранником для фиксации после выхода в заданное положение. В комплект входит монтажное основание, позволяющее закрепить сборку на оптической плите двумя винтами M6 (шаг отверстий 25 мм).
Особенности:
- Чувствительность ≤ 3 мкм.
- Основной материал — алюминиевый сплав 6061-T6, чёрное анодирование.
- Сверхточный направляющий механизм, обеспечивающий чувствительность, прямолинейность и другие ключевые показатели, соответствующие международному уровню.
- Позиционирование по трём осям XYZ; контролируемая ортогональность осей и перпендикулярность оси Z.
- Все изделия оснащены микрометрической головкой Mitutoyo.
| Параметр | Значение | Единица измерения | |
|---|---|---|---|

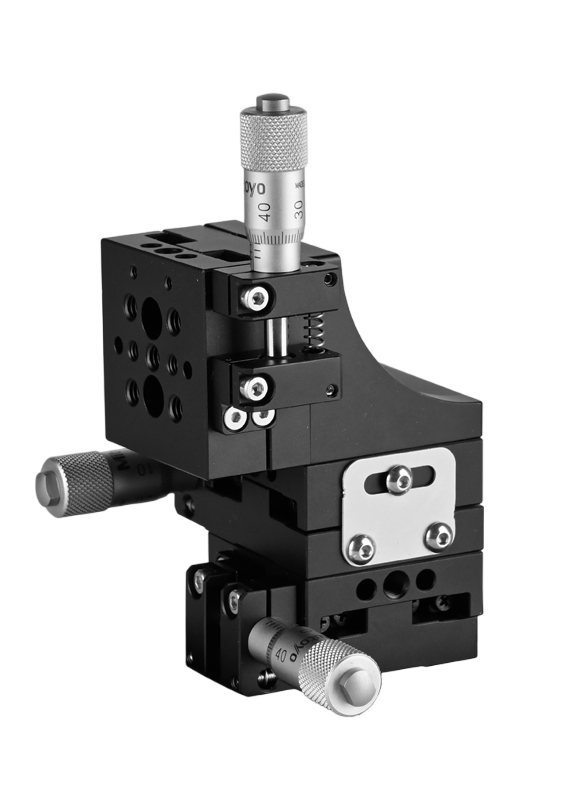

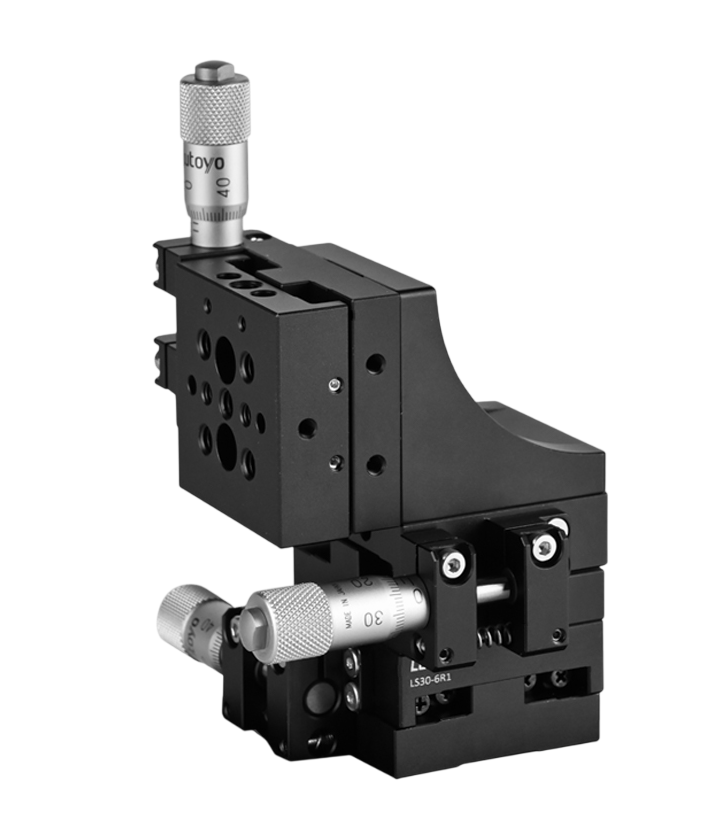

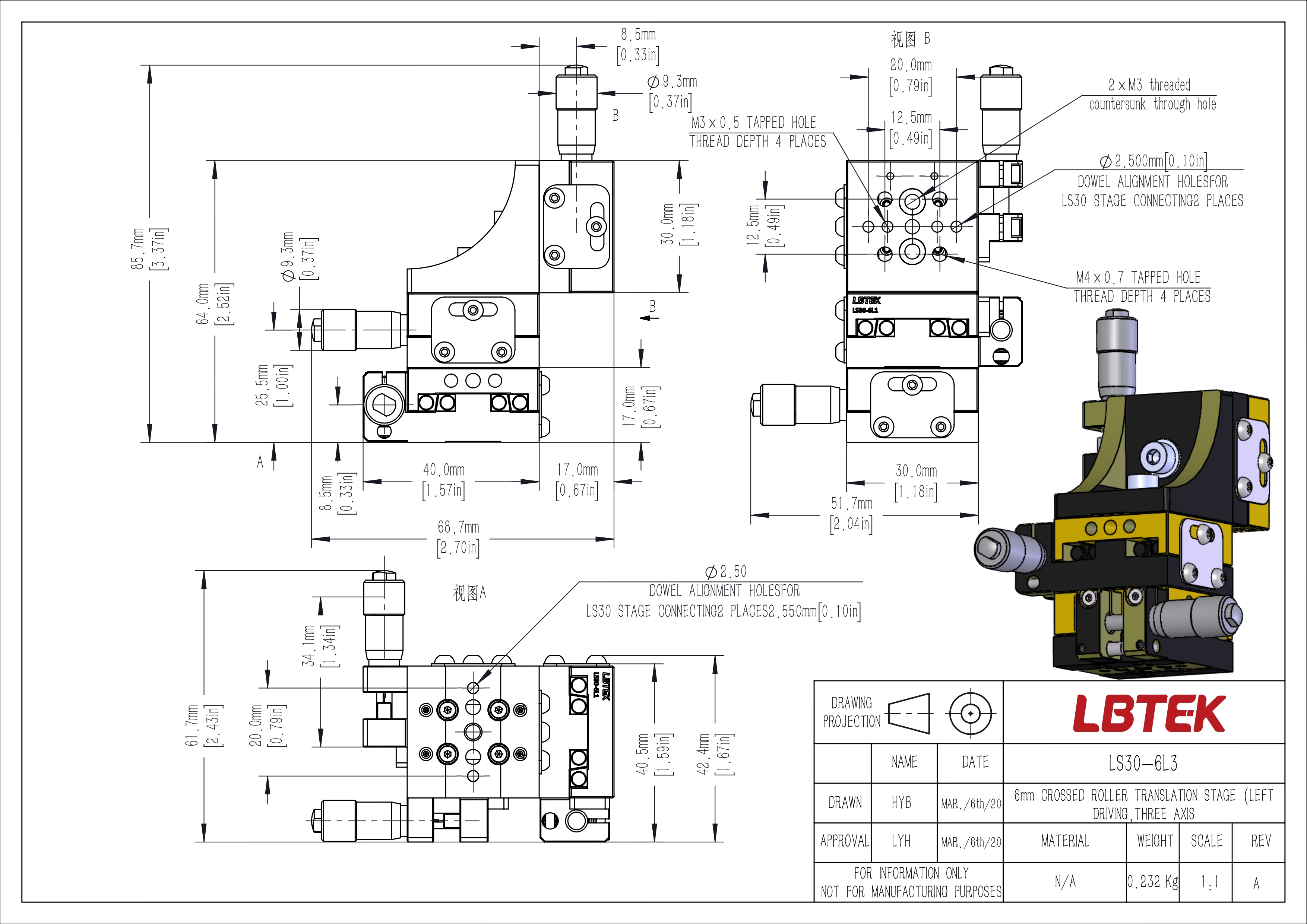

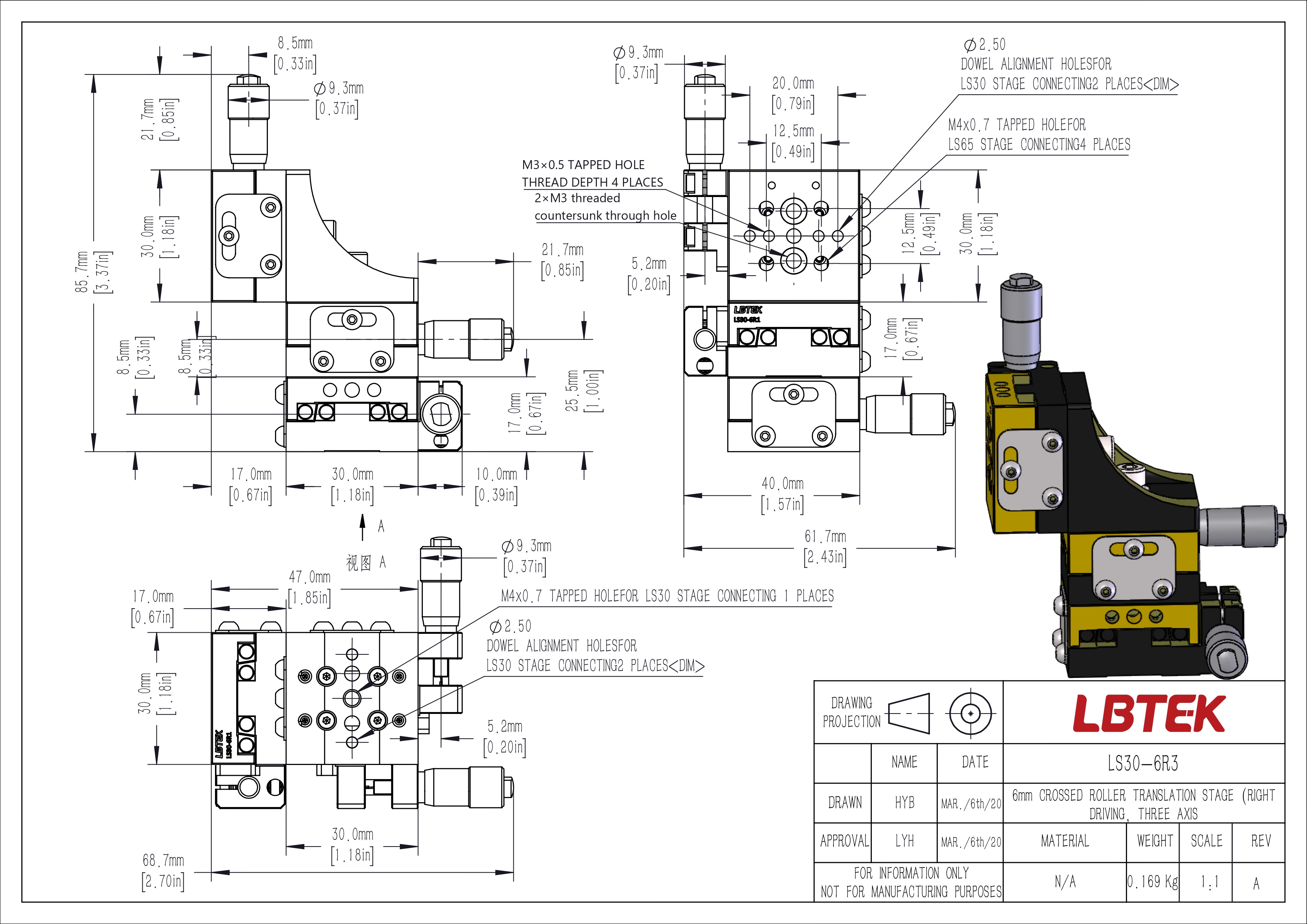

| Модель | LS30-6L3 | LS30-6R3 | |
| Материал | Алюминиевый сплав 6061-T6 | ||
| Размер столика | 30 × 30 | мм | |
| Диапазон перемещения | 6,5 | мм | |
| Расположение привода | Левое | Правое | |
| Резьбовые отверстия рабочей площадки | M4 / M3 | ||
| Тип монтажного отверстия в основании | M4 | ||
| Ортогональность осей X и Y | ≤ 10 | мкм | |
| Шаг крепежных отверстий | 12,5 | мм | |
| Количество осей | 3 | ||
| Цена деления микрометрической головки | 10 | мкм | |
| Обработка поверхности корпуса | Черное анодированное покрытие | ||
| Прямолинейность (по вертикали и горизонтали) | ≤ 3 | мкм | |
| Максимальная вертикальная нагрузка | 4 | кг | |
| Перпендикулярность перемещения по оси Z | ≤ 30 | мкм | |
| Допустимая горизонтальная нагрузка | 3,2 | кг | |
| Допустимая вертикальная нагрузка | 1,1 | кг | |
Аксессуары:
| Модель | Описание |
|---|---|
 |
LS30-6-XZ - угловая переходная пластина Угловая переходная пластина LS30-6-XZ совместима с линейными трансляторами LBTEK серии LS30-6. Изготовлена из алюминиевого сплава, отличается высокой точностью и хорошей жёсткостью. Оснащена сквозным резьбовым отверстием M4 и четырьмя штифтовыми отверстиями диаметром Ø2 мм. Предназначена для крепления и стыковки оптомеханических компонентов. В комплект поставки входят два винта M4 с цилиндрической головкой и внутренним шестигранником. |
 |
LS30-6-D - монтажное основание Монтажное основание предназначено для установки линейных трансляторов с размером платформы 30 мм × 30 мм. Изготовлено из алюминиевого сплава, отличается высокой точностью и хорошей жёсткостью. Потайные сквозные резьбовые отверстия M6 позволяют зафиксировать транслятор на основании. Два паза M6 расположены по обеим сторонам основания; расстояние между ними кратно шагу резьбовых отверстий, что позволяет закрепить основание параллельно на оптическом столе или монтажной плите винтами M6 с цилиндрической головкой и внутренним шестигранником. В комплект поставки входят монтажные винты M6. |
 |
LS30-6 - переходная пластина Переходная пластина совместима с линейными трансляторами LBTEK серии LS30-6. Изготовлена из алюминиевого сплава, отличается высокой точностью и хорошей жёсткостью. Оснащена резьбовыми отверстиями M4 и M3; предназначена для крепления и стыковки оптомеханических компонентов. В комплект поставки входит один винт M4 с цилиндрической головкой и внутренним шестигранником. |
- Юстировка оптики.
- Ввод/вывод излучения в волокно.
- Фокусировка и настройка рабочего расстояния.
- Позиционирование образцов.
- Сборка сложных оптомеханических систем.
- Научные исследования.
