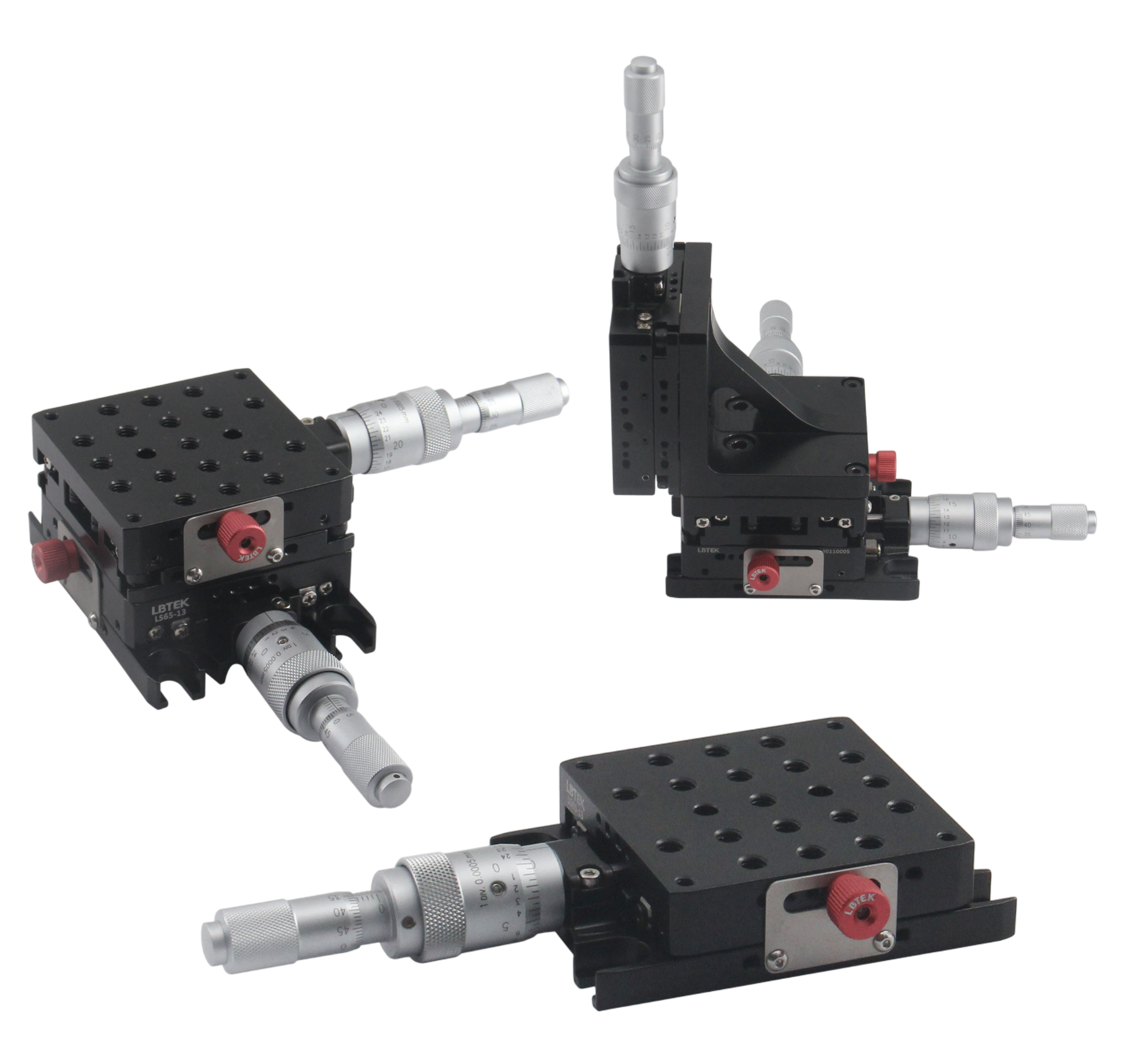

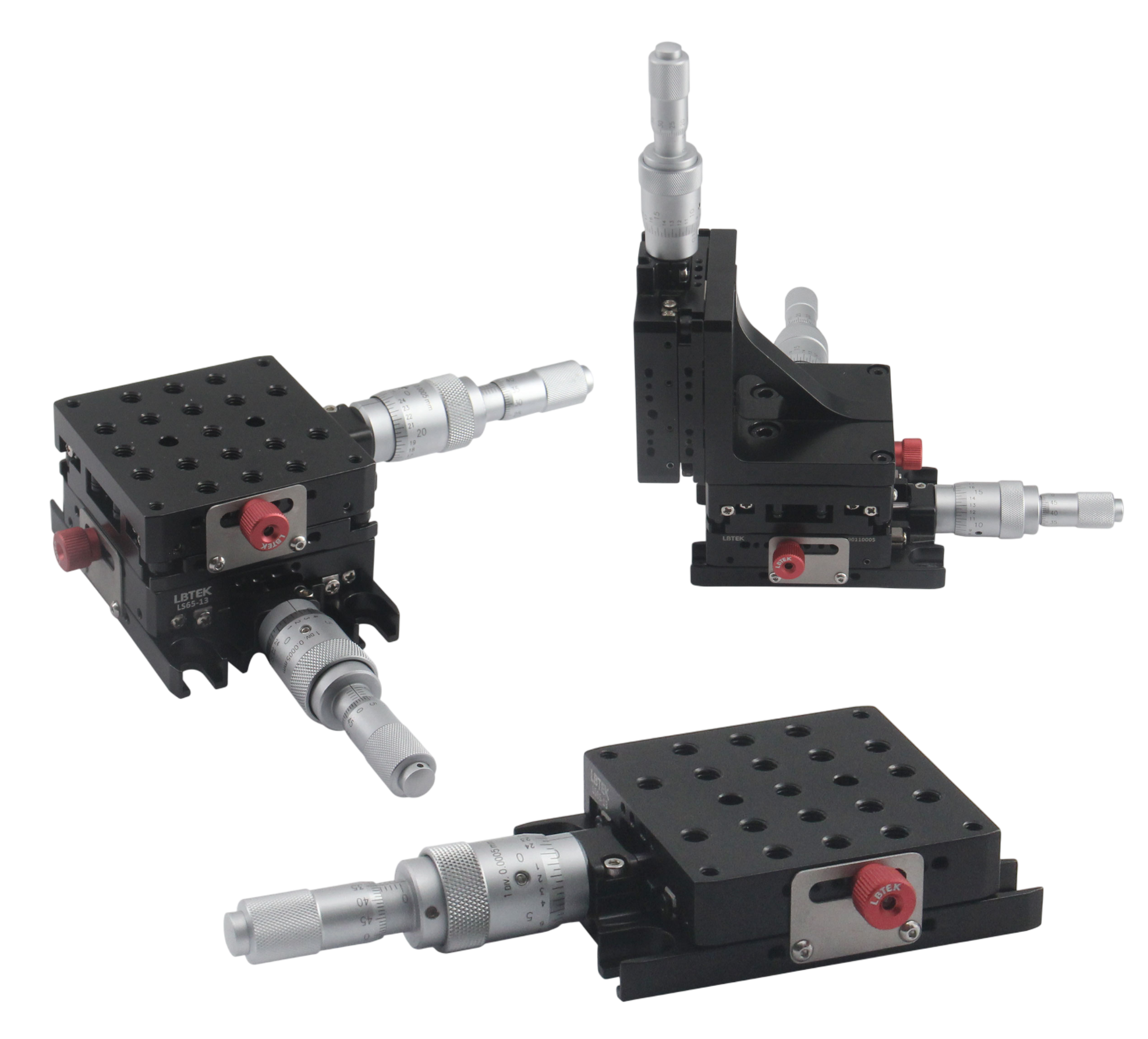

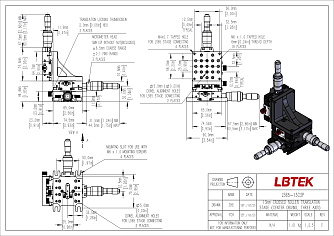

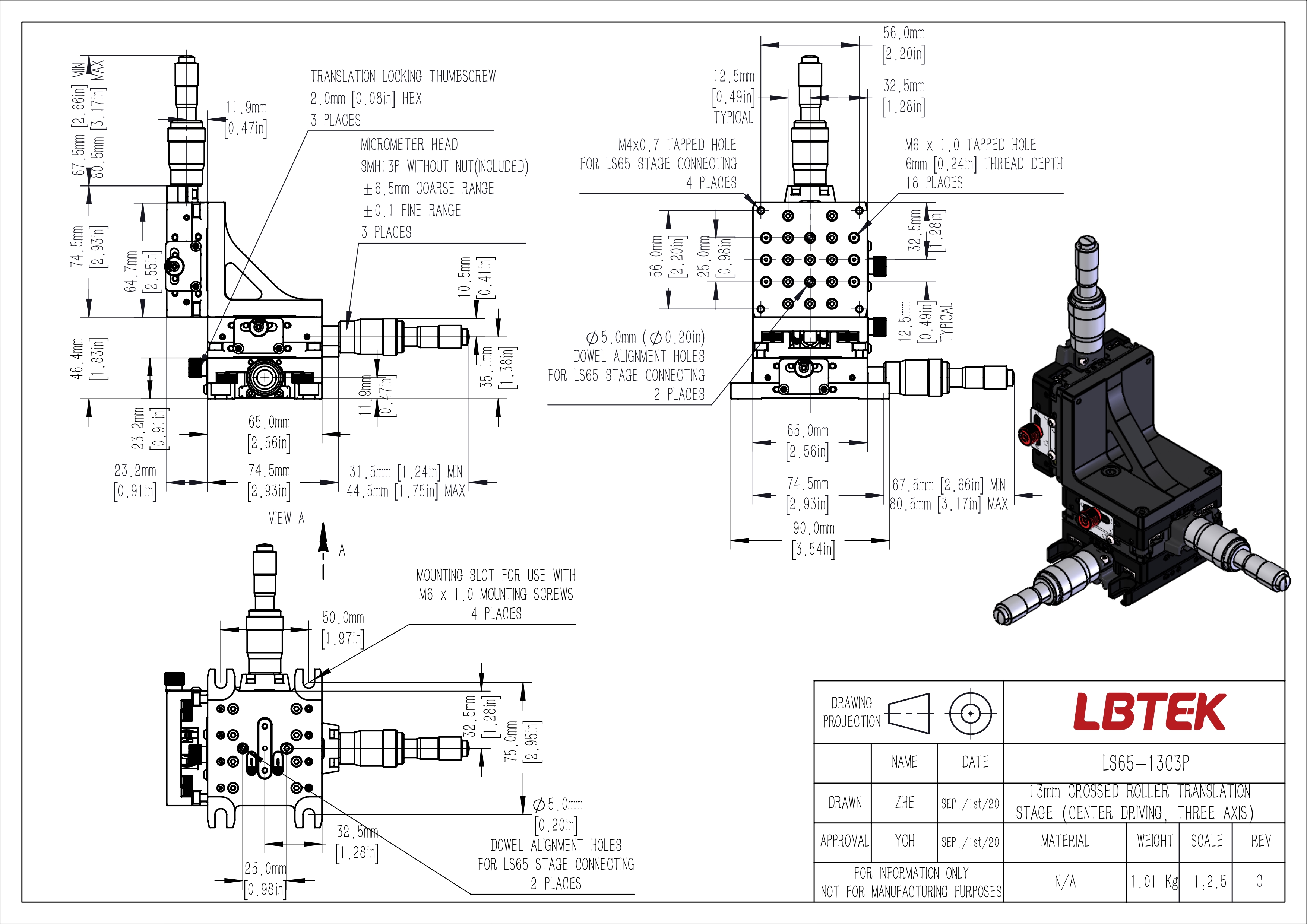

LS65-13C3P - Ручной линейный транслятор с дифференциальной микрометрической головкой
- Диапазон перемещения до 13 мм.
- Чувствительность 3 мкм.
- Размер столика 65 × 65 мм.
- Транслятор изготовлен из алюминиевого сплава 6061-T6 с чёрным анодированием.
- Дифференциальная микрометрическая головка.

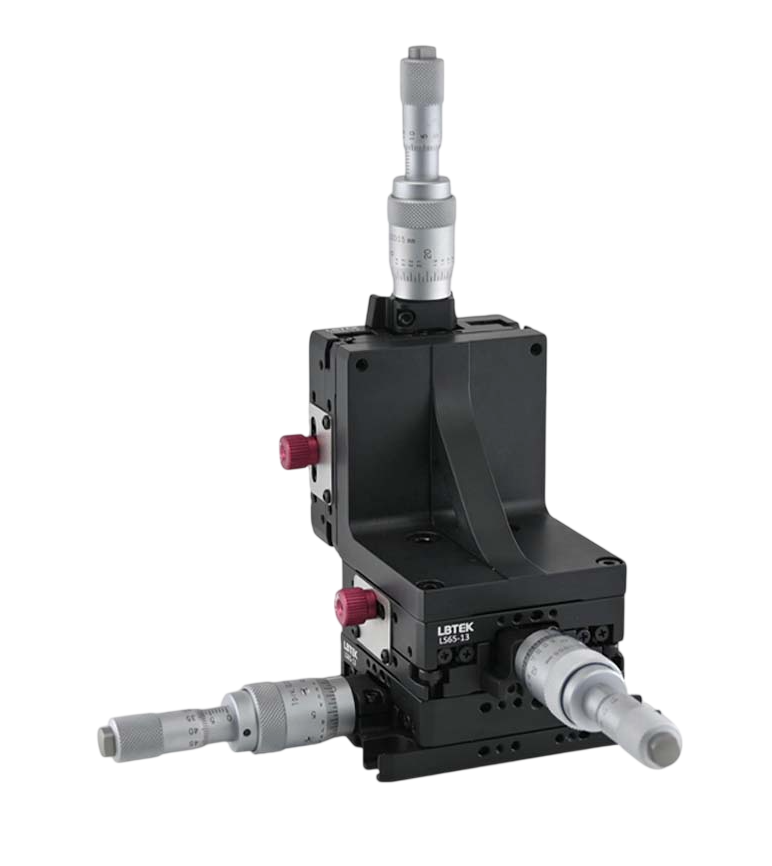

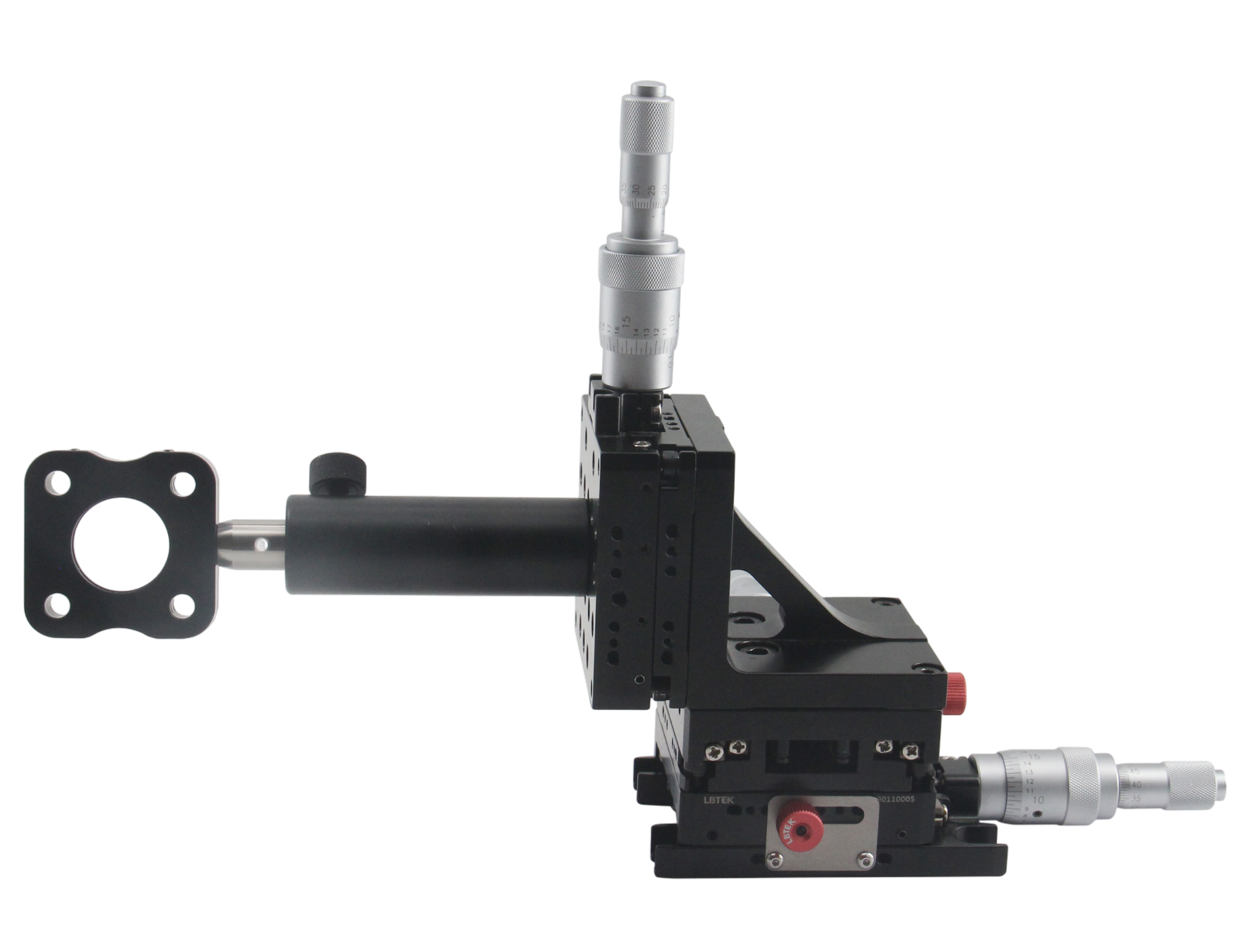

Ручной линейный XYZ транслятор LBTEK с дифференциальной микрометрической головкой построен на прецизионных перекрёстно-роликовых направляющих и выполнен с центральным приводом. Дифференциальная головка обеспечивает два режима регулировки: грубая регулировка — диапазон перемещения 13 мм, цена деления 10 мкм; точная регулировка — диапазон перемещения 200 мкм, цена деления 0,5 мкм. Столик размером 65 × 65 мм оснащён резьбовыми отверстиями M6 (межцентровое расстояние 25 мм). В основании выполнены четыре U-образных установочных паза для фиксации положения винтами M6.
На боковой поверхности предусмотрен стопорный винт ручной затяжки для фиксации после установки в заданное положение. Транслятор можно свободно объединять в многоосевые системы. Основание позиционера 75 × 50 мм с потайными отверстиями M6 позволяет напрямую закрепить устройство на оптической плите (отверстия M6, шаг 25 мм) входящими в комплект винтами с цилиндрической головкой и внутренним шестигранником.
Особенности:
- Дифференциальная микрометрическая головка: грубая и точная регулировка.
- Грубая регулировка — диапазон перемещения 13 мм, цена деления 10 мкм.
- Точная регулировка — диапазон перемещения 200 мкм, цена деления 0,5 мкм.
- Основной материал — алюминиевый сплав 6061-T6, чёрное анодирование.
- Сверхточный направляющий механизм, обеспечивающий чувствительность, прямолинейность и другие ключевые показатели, соответствующие международному уровню.
- Три оси (XYZ); центральное расположение привода.
| Параметр | Значение | Единица измерения |
|---|---|---|
| Модель | LS65-13C3 | — |
| Материал | Алюминиевый сплав 6061-T6 | — |
| Размер столика | 65 × 65 | мм |
| Диапазон перемещения | 13 (грубо) / 0,2 (точно) | мм |
| Расположение привода | Центральное | — |
| Прямолинейность (по вертикали и горизонтали) | ≤ 3 | мкм |
| Тип монтажного отверстия в основании | M6 (четыре U-образных паза) | — |
| Способ сборки многоосевой системы | Свободное объединение винтами M6 | — |
| Шаг монтажных отверстий | 25 | мм |
| Количество осей | 3 | — |
| Цена деления микрометрической головки | 10 (грубо) / 0,5 (точно) | мкм |
| Обработка поверхности корпуса | Черное анодированное покрытие | — |
| Резьбовые отверстия на рабочей площадке | M6 | — |
Аксессуары:
| Модель | Описание |
|---|---|
 |
LS65RAP - угловая переходная пластина Угловая переходная пластина LS65RAP изготовлена из алюминиевого сплава (6061-T6, чёрное анодированное покрытие), отличается высокой точностью и хорошей жёсткостью. Оснащена пазом M6, резьбовыми отверстиями M4 и M6 (9 отверстий M6 и 4 отверстия M4); предназначена для крепления и стыковки механических деталей. Совместима с линейными трансляторами LBTEK серии LS65-13. Габаритные размеры - 65 × 86 × 30 мм. В комплект поставки входят два винта M6 с цилиндрической головкой и внутренним шестигранником. |
 |
148-801 - микрометрическая головка Mitutoyo Стандартная микрометрическая головка Mitutoyo 148-801 с диапазоном перемещения 13 мм. Цена деления 10 мкм/деление, точность позиционирования - ±2 мкм; наружный диаметр втулки 9,5 мм. Применяются в линейных трансляторах LBTEK. |
|
|
150-801 - микрометрическая головка Mitutoyo Стандартная микрометрическая головка Mitutoyo 150-801 с диапазоном перемещения 25 мм. Цена деления 10 мкм/деление, точность позиционирования - ±2 мкм; наружный диаметр втулки 10 мм. Применяются в линейных трансляторах LBTEK. |
 |
DMP-65 - монтажное основание Монтажное основание DMP-65 предназначено для установки линейных трансляторов с размером платформы 65 × 65 мм. Изготовлено из нержавеющей стали, отличается хорошей жёсткостью. Оснащено резьбовыми отверстиями M6 для фиксации транслятора. Два потайных паза M6 расположены по обеим сторонам основания; расстояние между ними кратно шагу резьбовых отверстий, что позволяет закрепить основание параллельно на оптическом столе или монтажной плите винтами M6 с цилиндрической головкой и внутренним шестигранником. В комплект поставки входят монтажные винты M6. |
 |
SMET-LS65 - адаптер для электрического привода АдаптерSMET-LS65 изготовлен из алюминиевого сплава, отличается высокой точностью и хорошей жёсткостью. Предназначен для перевода трансляторов серий LS65-13RX и LS65LX с ручного привода на электрический - для установки шагового двигателя. Монтаж выполняется винтами и штифтами. |
- Задачи, где нужны одновременно большой диапазон и субмикронное разрешение: выход в зону по всем осям (13 мм), затем точная подстройка (200 мкм, цена деления 0,5 мкм).
- Прецизионный ввод в одномодовое волокно, где чувствительность к смещению — доли микрона.
- Точная юстировка оптики, интерферометрия, настройка резонаторов и других узлов с высокими требованиями к разрешению и повторяемости.
- Финальная доводка положения после грубого позиционирования — там, где стандартной головки (10 мкм/деление) по разрешению не хватает.
