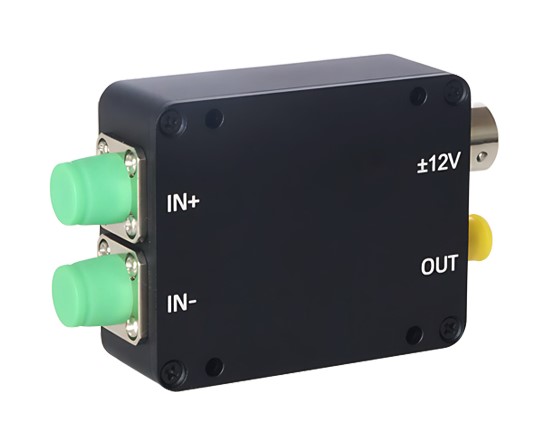

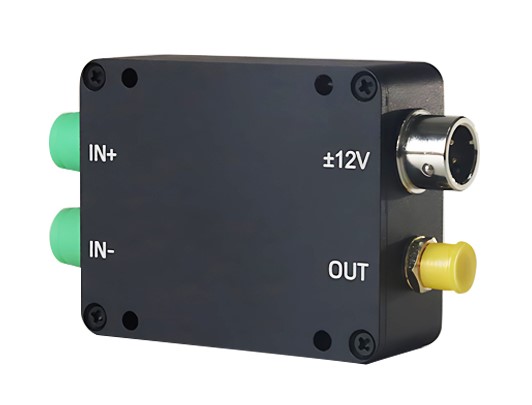

BPD465A-200M - Балансный фотодетектор
- Тип детектора: Si
- Входные разъемы: FC
- Длины волн: 400-1000 нм
- Пропускная способность: DC-200 МГц
- Коэффициент ослабления синфазного сигнала: >25 дБ
Модуль балансного фотодетектора содержит два фотодиода и малошумящий трансимпедансный усилитель. Два фотодиода согласованы для достижения превосходного коэффициента отклонения синфазного сигнала. Детектор дифференцирует два сигнала обнаружения для устранения синфазного шума, который может получить небольшие изменения в эффективном сигнале из-за интерференционного шума.
Ключевые особенности:
- Диапазон длин волн: 400 - 1700 нм.
- Компактный корпус.
- Высокий коэффициент ослабления синфазного сигнала.
- Выходной разъем SMA.
Параметр | Значение | Ед. измерения |
---|---|---|
Тип детектора | Si | - |
Диапазон длин волн |
400-1000 | нм |
Оптический вход | FC | - |
Пиковый отклик | 0,5 @ 780 | А/Вт @ нм |
Модовый коэффицент отклонения | >25 | дБ |
Полоса пропускания | DC-200 | МГц |
Время нарастания | 1,8 | нс |
Коэффициент усиления | 30 | кВ/А |
Оптическая мощность насыщения | 267 | мкВт |
Шумовое напряжение | 4 | мВ (СКЗ) |
Эквивалентная мощность шума |
56 |
пВт/√Гц |
Размах выходного напряжения (50 Ом) | ±2,0 | В |
Входной импеданс |
50 |
Ом |
Рабочее напряжение | 12 ±10% | (В)DC |
Рабочий ток | <200 | мА |
Выходной коннектор | SMA | - |
Выходной вид связи | DC | - |
Рабочая температура | -20..+65 | ℃ |
Температура хранения | -40..+85 | ℃ |

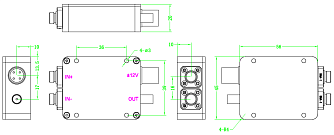

Габариты | 56 x 45 x 20 | мм |
- Спектроскопия
- Гетеродинное обнаружение
- Измерение оптической задержки
- Распределенное акустическое/вибрационное зондирование
- Оптическая когерентная томография
BPD465C - Балансный фотодетектор 414.46(Kб)
