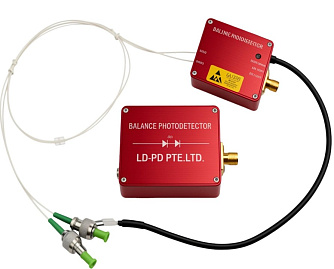

LBD-200M-A13 - модуль балансного фотодетектора для ОКТ
- Тип детектора: InGaAs.
- Длины волн: 800-1700 нм.
- Пропускная способность: 200 МГц.
- Чувствительность: 0,95 А/Вт@1300 нм.
- Коннектор для оптического входа: FC/APC.
- Коннектор для РЧ выхода: SMA.
LBD-200M-A13 — модель высокочувствительного балансного фотодетектора, разработанного специально для применения в системах оптической когерентной томографии (ОКТ) с длиной волны 1310 нм. Модуль объединяет два согласованных малошумящих аналоговых фотодиода типа InGaAs PIN, оптимизированных для работы в диапазоне 800–1700 нм.
В основе устройства — широкополосный трансимпедансный усилитель (TIA) с низким уровнем собственных шумов, дополненный источником питания со сверхнизким уровнем шума. Благодаря технологии корпусирования детектора данная модель эффективно подавляет спектральные шумы, вызванные многократными отражениями, обеспечивая высокое качество изображения в системах swept-source ОКТ (SS-OCT).
Полоса пропускания 200 МГц делает модуль LBD-200M-A13 оптимальным выбором для высокоскоростных ОКТ-систем среднего уровня, где требуется повышенная скорость сбора данных при сохранении высокой чувствительности и низкого уровня шума.
Особенности:
- Низкий уровень шума.
- Широкая полоса пропускания.
- Высокий коэффициент усиления.
- Компактные габариты.
- Встроенный малошумящий источник питания.
| Параметр |
Значение |
Ед.измерения | |||||
|---|---|---|---|---|---|---|---|
| Модель |
LBD-200M-A13 |
|
|||||
| Тип детектора | InGaAs |
|
|||||
| Диапазон длин волн | 800 - 1700 | нм | |||||
| Полоса пропускания |
200 |
МГц | |||||
| Чувствительность детектора (1310 нм) | 0,95 | А/Вт | |||||
| Трансимпедансное усиление |
30 |
кВ/А | |||||
|
Входная оптическая мощность насыщения |
140 |
мкВт | |||||
|
NEP
|
5 |
пВт/√Гц |
|||||
|
Коэффициент отклонения синфазного сигнала (CMRR) |
≥ 30 | дБ | |||||
| Выходной импеданс | 50 | Ом | |||||
| Выходной разъем |
DC/AC |
|
|||||
| Напряжение |
5 |
В | |||||
| Максимальный ток | 0,2 | A | |||||
| Оптический входной разъем |
FC/APC |
|
|||||
| РЧ разъем | SMA |
|
|||||
| Размеры |
35×45×13 |
мм | |||||
- Оптическая когерентная томография (ОКТ).
