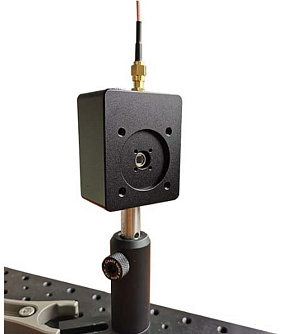

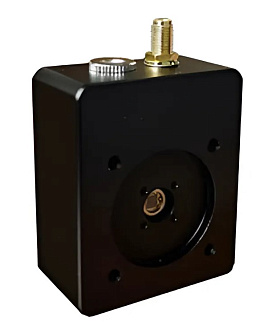

DET20-20M - модуль фотодетектора со смещением
- Широкий диапазон длин волн: от 320 до 1000 нм.
- Полоса пропускания: 20 МГц.
- Блок питания: 12 В.
- Время нарастания: до 18 нс.
- Совместимость с 30 мм-каркасной системой.
- Возможность подключения по оптоволокну с помощью оптоволоконных адаптеров.

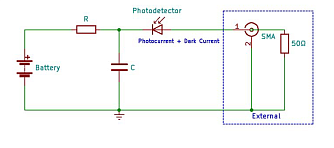

DET20-20M - модуль фотодетектора со смещением с широкой полосой пропускания, который идеально подходит для мониторинга быстрых импульсных лазеров, а также оптических источников постоянного тока. Прямой ток анода фотодиода подается на боковую панель SMA. Этот выход легко преобразуется в положительное напряжение с помощью оконечного резистора. При высокоскоростных сигналах рекомендуется использовать дополнительно сопротивление нагрузки 50 Ом. Для приложений с более низкой пропускной способностью оконечный резистор с переменным или постоянным сопротивлением быстро регулируют измеряемое напряжение.
Особенности:
- Время нарастания до 18 нс.
- Блок питания 12 В.
- Совместимость с 30 мм-каркасной системой.
- Возможность подключения по оптоволокну с помощью оптоволоконных адаптеров.
- Монтажные отверстия М6.
Параметр | Значение | Ед. измерения |
---|---|---|
Материал ФД | Si | - |
Диапазон длин волн | 320 - 1000 | нм |
Активная область | 3,6x3,6 | мм |
Глубина слоя ФД | 2,4 | мм |
Максимальная чувствительность (850 мм) | 0,6 | А/Вт |
Диапазон частот | DC-20 | МГц |
Время нарастания сигнала | 18 | нс |
Темновой ток | 1 | нА |
Оптическая мощность насыщения | 30 | мВт |
Напряжение смещения | 12 | В |
Комплектация | Зарядное устройство; Кабель SMA-BNC | - |
Выход | SMA female (двойной DC) | - |
Рабочий диапазон температур | -20 - 65 | ℃ |
Температура хранения | -40 - 85 | ℃ |

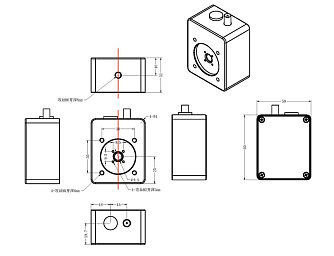

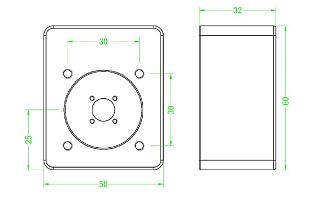

Габариты | 60x50x32 | мм |
- Мониторинг непрерывных или быстрых импульсных лазеров.
- Детектирование импульсного светового излучения.
- Беспроводная и видимая оптическая связь.
- Квантовая связь.
DET20 - модули фотодетектора со смещением 460.48(Kб)
