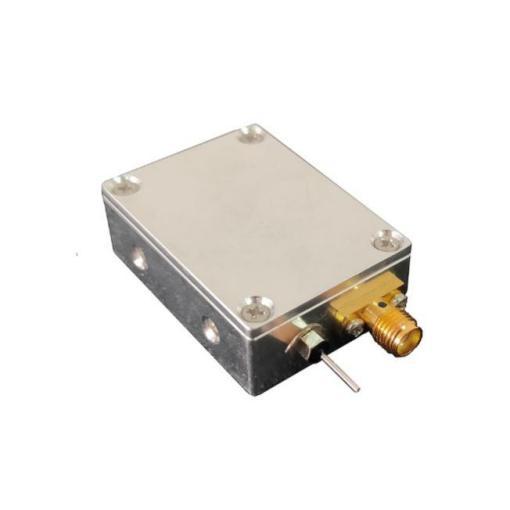

DET40C-5G - модуль фотодетектора со смещением
- Широкий диапазон длин волн: от 1000 до 1700 нм.
- Полоса пропускания: 5 ГГц.
- Блок питания: 12 В.
- Время нарастания: до 0,08 нс.
- Совместимость с 30 мм-каркасной системой.
- Возможность подключения по оптоволокну с помощью оптоволоконных адаптеров.

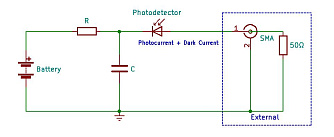

DET40C-5G - модуль фотодетектора со смещением с широкой полосой пропускания, который идеально подходит для мониторинга быстрых импульсных лазеров, а также оптических источников постоянного тока. Прямой ток анода фотодиода подается на боковую панель SMA. Этот выход легко преобразуется в положительное напряжение с помощью оконечного резистора. При высокоскоростных сигналах рекомендуется использовать дополнительно сопротивление нагрузки 50 Ом. Для приложений с более низкой пропускной способностью оконечный резистор с переменным или постоянным сопротивлением быстро регулируют измеряемое напряжение. Фотодетекторы серии DET-40 не имеют усилителей или встроенного усиления, что обычно позволяют им работать быстрее.
Особенности:
- Время нарастания до 0,08 нс.
- Блок питания 12 В.
- Совместимость с 30 мм-каркасной системой.
- Возможность подключения по оптоволокну с помощью оптоволоконных адаптеров.
- Монтажные отверстия М6.
Параметр | Значение | Ед. измерения |
---|---|---|
Материал ФД | Si | - |
Диапазон длин волн | 1000 - 1700 | нм |
Активная область | 40 | мкм |
Максимальная чувствительность (1550 мм) | 0,9 | А/Вт |
Диапазон частот | DC-5 | ГГц |
Время нарастания сигнала | 0,08 | нс |
Оптическая мощность насыщения | 4 | мВт |
Напряжение смещения | 12 | В |
Комплектация | Зарядное устройство; Кабель SMA-BNC | - |
Выход | SMA female (двойной DC) | - |
Рабочий диапазон температур | -20 - 65 | ℃ |
Температура хранения | -40 - 85 | ℃ |
Габариты | 41x30x14 | мм |
- Мониторинг непрерывных или быстрых импульсных лазеров.
- Детектирование импульсного светового излучения.
- Беспроводная и видимая оптическая связь.
- Квантовая связь.
