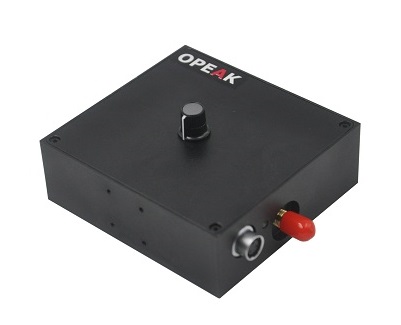

LSM-DET-SHS-W1-0M1 - модуль PIN фотодетектора с усилителем
- Тип детектора: Si
- Длины волн: 400-1100 нм
- Пропускная способность: 0,1 МГц
- Усиление преобразования: 0,7*107 В/А
В высокоскоростных фотодетекторах серии LSM-DET-SHS-W1 используется надежная конструкция из быстродействующей схемы, высокочувствительного фотодиода и сверхмалошумящего трансимпедансного усилителя, что позволяет эффективно снизить шумы и искажения электрического сигнала. Эта серия детекторов обеспечивает разнообразие вариантов коэффициента усиления преобразования для удовлетворения различных потребностей пользователя. Высокоскоростные фотодетекторы с различными коэффициентами усиления оснащены контрольным портом SMA-K для мониторинга электрического сигнала на выводе OUTPUT трансимпедансного усилителя. Этот тип детекторов в основном используется в области обнаружения спектра, обнаружения газа, приема аналогового оптического сигнала, обнаружения импульсного света и измерения чувствительности оптического волокна.
Особенности:
- Спектральный диапазон: 400 - 1100 нм
- Максимальная полоса пропускания 0,1 МГц
- Низкий уровень шума
- Высокий коэффициент усиления
- Низкое смещение постоянного тока
- Высокочувствительный детектор
- Светодиодный индикатор состояния
- Поддерживает настольный оптический монтаж
- Обеспечение индивидуального дизайна и обработки
- Простое электрическое подключение
Параметр | Значение | Ед. измерения |
---|---|---|
Тип детектора |
Si |
- |
Диапазон длин волн |
400 - 1100 | нм |
Чувствительность@905 нм | 0,5 | А/Вт |
Диаметр фоточувствительной поверхности |
500 | мкм |
Тип оптического разъема | FC/APC или FC/PC | - |
Полоса пропускания | 0,1 (-3дБ) | МГц |
Усиление преобразования |
0,7*107 |
В/А |
Оптическая мощность насыщения | -31 | дБм |
Линейный диапазон | 21 | дБ |
Среднеквадратичное значение помех |
3,8 | мВ |
Эквивалентная мощность шума | 1 | пВт/√Гц |
Шумы смещения |
±12,5 | мВ |
Диапазон выходного напряжения | ±4,5 | В |
Напряжение питания |
±12 |
В |
Потребляемый ток | 200 | мА |
Электрический интерфейс |
YC-8(female) |
- |
Выходной РЧ-разъём |
SMA-K-50 |
- |
Рабочая температура | -0..+50 | ℃ |
Температура хранения | -20..+70 | ℃ |
Рабочая относительная влажность |
5..90 | % |
Габариты | 82 x 77 x 27 | мм |
- Спектральное обнаружение
- Обнаружение газа
- Прием аналогового оптического сигнала
- Обнаружение импульсного света
- Измерение чувствительности оптического волокна
