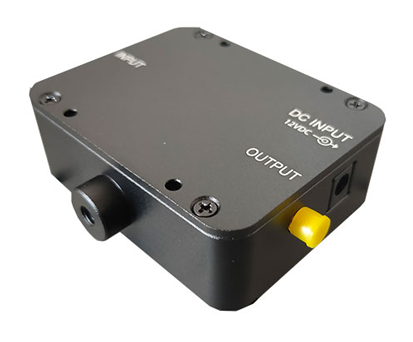

PD12A-400M - модуль PIN фотодетектора с усилителем
Высокоскоростной фотодетектор с усилителем серии PD12A.
- Тип детектора: Si.
- Длины волн: 400 - 1000 нм.
- Пропускная способность: 400 МГц.
- Максимальный коэффициент усиления: 5,4×103 В/Вт.
PD12A-400M представляет собой высокоскоростной фотодетектор с усилителем, разработанный для различных тестовых и измерительных приложений, включая быстрое обнаружение оптических сигналов. В состав устройства входит высокоэффективный Si PIN-фотодиод, который обеспечивает высокую производительность при оценке импульсных лазеров и использовании высокочастотной модуляции.
Особенности:
- Высокая стабильность и надежность в различных температурных условиях.
- Низкий уровень шума, высокий коэффициент усиления.
- Цельнометаллический корпус с высокой эффективностью экранирования.
- Резьбовые отверстия M6 для установки и интеграции.
Параметр | Значение | Ед. измерения |
---|---|---|
Тип детектора |
Si |
- |
Диапазон длин волн |
400 - 1000 | нм |

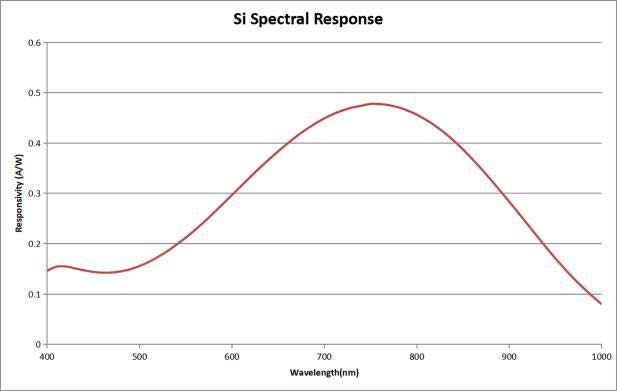

Чувствительность@850 нм | 0,5 | А/Вт |
Рабочая площадь |
200 | мкм |
Тип оптического разъема | FC | - |
Полоса пропускания |
DC - 400 |
МГц |
Время нарастания |
1 | нс |
Максимальный коэффициент усиления |
5,4×103 |
В/Вт |
Оптическая мощность | 592 |
мкВт |
Напряжение шума | 18 | мВ |
Максимальная выходная амплитуда | 3,2 | В |
Напряжение питания (DC) | 9 - 12 | В |
Потребляемый ток | <100 | мА |
Выходной разъем | SMA | - |
Выходное сопротивление |
50 | Ом |
Рабочая температура |
-20~65 |
℃ |
Температура хранения | -40~85 |
℃ |
NEP | 80 | пВт/√Гц |
Габариты |
81x64x25 | мм |
- Обнаружение слабых сигналов.
- Обнаружение импульсного света.
- Выделение радиочастотных и импульсных сигналов лазерных источников.
- Определение частоты биений гетеродинного лазера.
