PD12A-700k - модуль PIN фотодетектора с усилителем
Высокоскоростной фотодетектор с усилителем серии PD12A.
- Тип детектора: Si.
- Длины волн: 400 - 1000 нм.
- Пропускная способность: 0,7 МГц.
- Максимальный коэффициент усиления: 2,6×104 В/Вт.
PD12A-700k представляет собой высокоскоростной фотодетектор с усилителем, разработанный для различных тестовых и измерительных приложений, включая быстрое обнаружение оптических сигналов. В состав устройства входит высокоэффективный Si PIN-фотодиод, который обеспечивает высокую производительность при оценке импульсных лазеров и использовании высокочастотной модуляции.
Особенности:
- Высокая стабильность и надежность в различных температурных условиях.
- Низкий уровень шума, высокий коэффициент усиления.
- Цельнометаллический корпус с высокой эффективностью экранирования.
- Резьбовые отверстия M6 для установки и интеграции.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора |
Si |
- |
|
Диапазон длин волн |
400 - 1000 | нм |

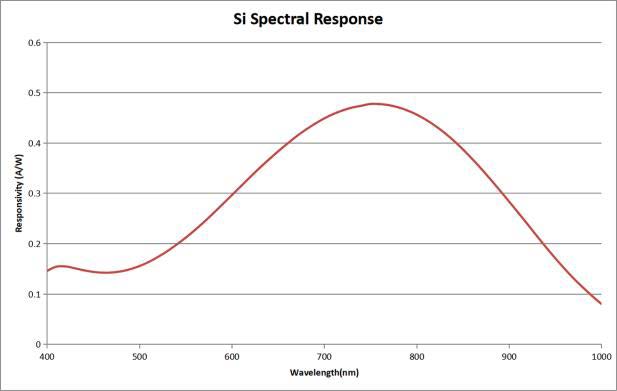

| Чувствительность@850 нм | 0,5 | А/Вт |
|
Рабочая площадь |
200 | мкм |
| Тип оптического разъема | FC | - |
| Полоса пропускания |
DC - 0,7 |
МГц |
|
Время нарастания |
0,5 | мкс |
| Максимальный коэффициент усиления |
2,6×104 |
В/Вт |
| Оптическая мощность | -7,5 |
дБм |
| Напряжение шума | 2 | мВ |
| Максимальная выходная амплитуда | 5 | В |
| Напряжение смещения | 10 | мВ |
| Напряжение питания (DC) | 9 - 12 | В |
| Потребляемый ток | <100 | мА |
| Выходной разъем | SMA | - |
|
Выходное сопротивление |
50 | Ом |
| Рабочая температура |
-20~65 |
℃ |
| Температура хранения | -40~85 |
℃ |
| NEP | 11,1 | пВт/√Гц |
|
Габариты |
81x64x25 | мм |
- Обнаружение слабых сигналов.
- Обнаружение импульсного света.
- Выделение радиочастотных и импульсных сигналов лазерных источников.
- Определение частоты биений гетеродинного лазера.
