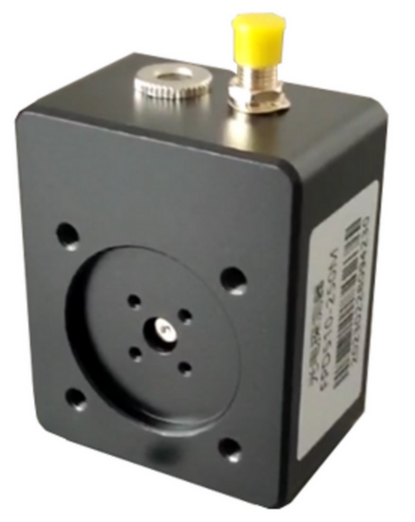

PD610A-500k - модуль PIN фотодетектора с усилителем
Высокоскоростной фотодетектор с усилителем серии PD610A-500k.
- Тип детектора: Si.
- Длины волн: 320-1100 нм.
- Пропускная способность: 0,5 МГц.
- Максимальный коэффициент усиления: 0,9×105 В/Вт.
PD610A-500k представляет собой высокоскоростной фотодетектор с усилителем, разработанный для различных тестовых и измерительных приложений, включая быстрое обнаружение оптических сигналов. В состав устройства входит высокоэффективный Si PIN-фотодиод, который обеспечивает высокую производительность при оценке импульсных лазеров и использовании высокочастотной модуляции.
Особенности:
- Высокая стабильность и надежность в различных температурных условиях.
- Низкий уровень шума, высокий коэффициент усиления.
- Цельнометаллический корпус с высокой эффективностью экранирования.
- Резьбовые отверстия M4 и М6 для установки и интеграции.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора |
Si |
- |
|
Диапазон длин волн |
320 - 1100 | нм |
| Размер активной области | 3,2 х 3,2 | мм |
| Чувствительность@940 нм | 0,6 | А/Вт |
| Тип оптического разъема | FC | - |
| Полоса пропускания |
DC - 0,5 |
МГц |
|
Время нарастания |
0,7 | мкс |
| Максимальный коэффициент усиления | 0,9×105 | В/Вт |
| Оптическая мощность | 52 |
мкВт |
| Напряжение шума | 3 | мВ |
| Максимальная выходная амплитуда | 5,0 | В |
| Напряжение смещения | 10 | мВ |
| Напряжение питания (DC) | 9 - 12 | В |
| Потребляемый ток | <200 | мА |
| Выходной разъем | SMA | - |
|
Выходное сопротивление |
50 | Ом |
| Рабочая температура |
-20~65 |
℃ |
| Температура хранения | -40~85 |
℃ |
| NEP | 3,5 | пВт/Гц1/2 |
|
Габариты |
60x50x32 | мм |
- Обнаружение слабых сигналов.
- Обнаружение импульсного света.
- Выделение радиочастотных и импульсных сигналов лазерных источников.
- Определение частоты биений гетеродинного лазера.
