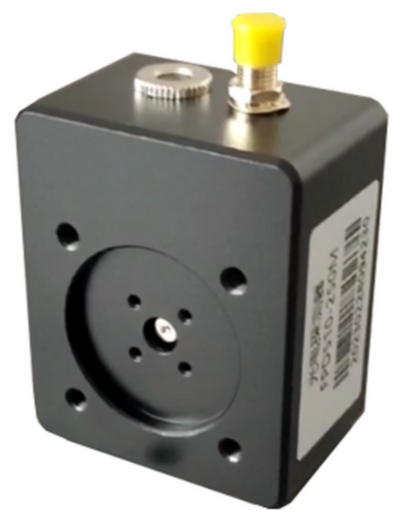

PD610C-500M - модуль PIN фотодетектора с усилителем
Высокоскоростной фотодетектор с усилителем серии PD610C-500M.
- Тип детектора: InGaAs.
- Длины волн: 1000-1700 нм.
- Пропускная способность: 500 МГц.
- Максимальный коэффициент усиления: 1100 В/Вт.
PD610C-500M представляет собой высокоскоростной фотодетектор с усилителем, разработанный для различных тестовых и измерительных приложений, включая быстрое обнаружение оптических сигналов. В состав устройства входит высокоэффективный InGaAs PIN-фотодиод, который обеспечивает высокую производительность при оценке импульсных лазеров и использовании высокочастотной модуляции.
Особенности:
- Высокая стабильность и надежность в различных температурных условиях.
- Низкий уровень шума, высокий коэффициент усиления.
- Цельнометаллический корпус с высокой эффективностью экранирования.
- Резьбовые отверстия M4 и М6 для установки и интеграции.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Тип детектора | InGaAs | - |
|
Диапазон длин волн |
1000 - 1700 | нм |
| Размер активной области | 70 | мкм |
| Чувствительность@1550 нм | 0,9 | А/Вт |
| Тип оптического разъема | FC | - |
| Полоса пропускания |
DC - 500 |
МГц |
|
Время нарастания |
800 | пс |
| Максимальный коэффициент усиления | 1100 | В/Вт |
| Оптическая мощность | 3,6 | дБм |
| Напряжение шума | 4 | мВ |
| Максимальная выходная амплитуда | 2,5 | В |
| Напряжение питания (DC) | 9 - 12 | В |
| Потребляемый ток | <200 | мА |
| Выходной разъем | SMA | - |
|
Выходное сопротивление |
50 | Ом |
| Рабочая температура |
-20~65 |
℃ |
| Температура хранения | -40~85 |
℃ |
| NEP | 41,7 | пВт/√Гц |
|

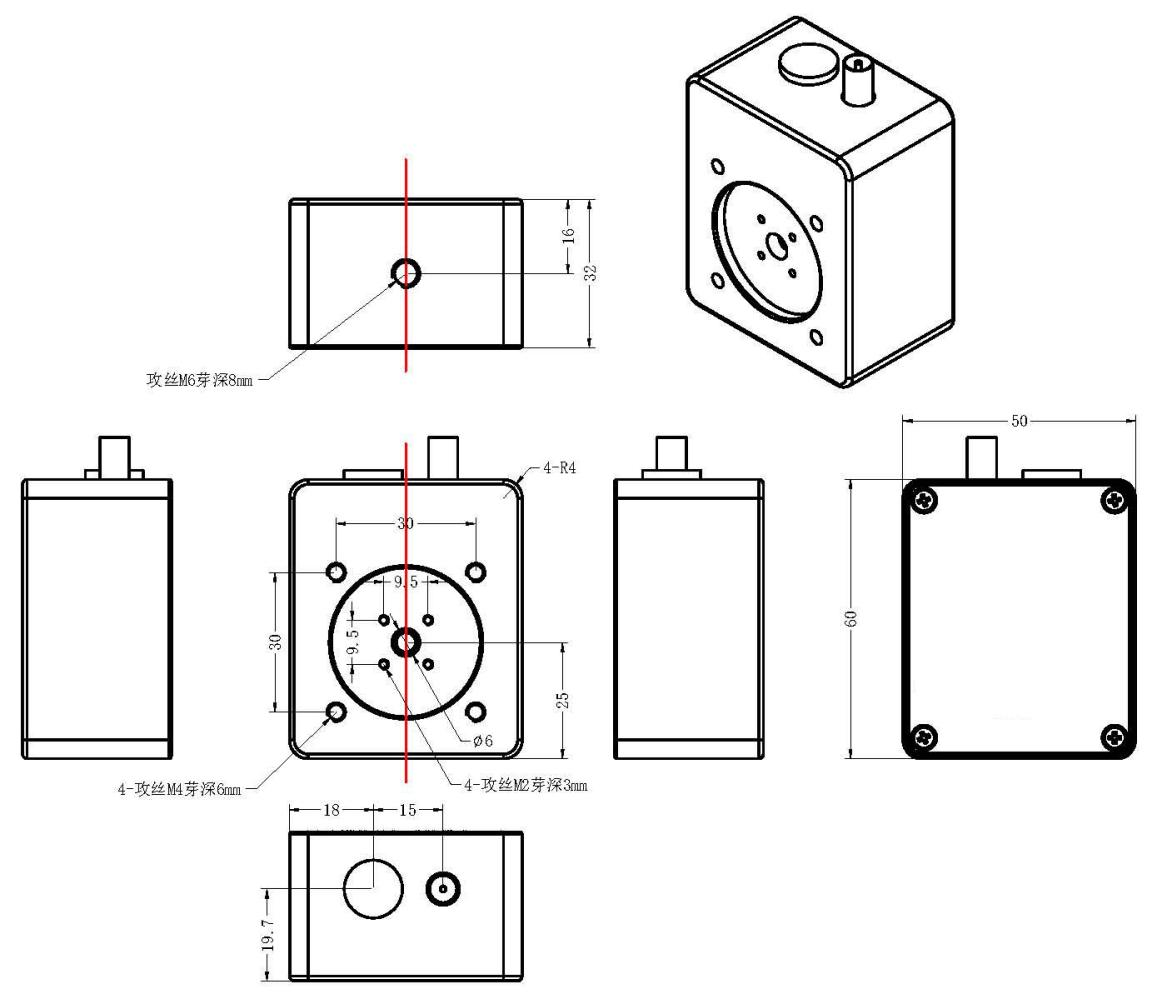

Габариты |
60x50x32 | мм |
- Обнаружение слабых сигналов.
- Обнаружение импульсного света.
- Выделение радиочастотных и импульсных сигналов лазерных источников.
- Определение частоты биений гетеродинного лазера.
