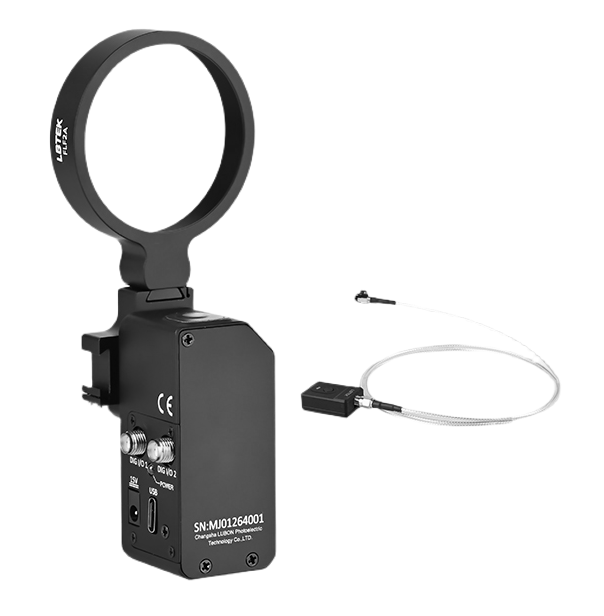

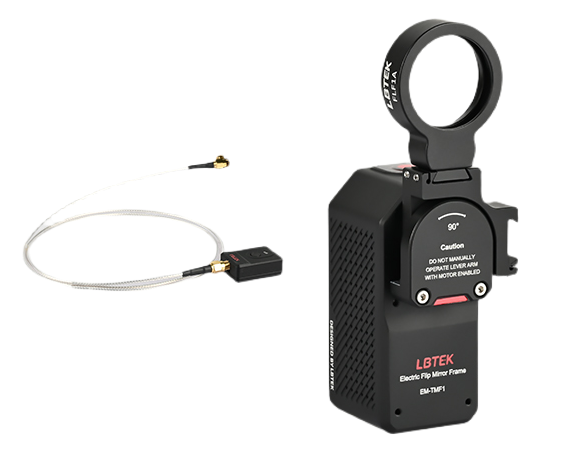

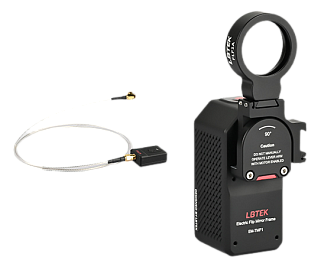

EM-TMF - моторизированные откидные держатели оптики
- Размер оптики: 25,4 / 50,8 мм.
- Точность позиционирования: 50 мкрад.
- Интегрированный контроллер.
- Максимальная нагрузка: 120 г.
Моторизированные платформы серии EM-TMF представляют собой полностью автономные устройства со встроенным контроллером движения, предназначенные для быстрого ввода/вывода оптических компонентов (линз, светофильтров, зеркал) в свободное пространство. В отличие от традиционных решений, не требуют подключения к внешнему драйверу шагового двигателя.
Доступны две модификации: EM-TMF1 (для оптических элементов диаметром 1 дюйм) и EM-TMF2 (для элементов диаметром 2 дюйма). Установки поддерживают двунаправленный поворот на 90° в обе стороны от базовой позиции, обеспечивая повторяемость позиционирования на уровне 50 мкрад. Время переворота программно регулируется в диапазоне от 500 до 2800 мс.
Управление организовано через четыре канала: физическая кнопка на корпусе, выносной кнопочный пульт (в комплекте), сигнал через SMA (DIG I/O 1/2) или программно через Type-C. Корпус оснащен магнитными концевыми датчиками и системой обратной связи по скорости. При отключении ПК устройство сохраняет последние настройки триггеров (уровень/фронт).
- Держатель линзы (2 дюйма).
- Адаптер «ласточкин хвост».
- Корпус.
- Держатель линзы (1 дюйм).
- Кнопочный пульт с кабелем.
| Параметр |
Значение |
Ед. измерения | |
|---|---|---|---|
| Модель | EM-TMF1 | EM-TMF2 |
|
| Размер оптического элемента | 1 (25,4) | 2 (50,8) | дюйм (мм) |
| Угол поворота | 0 и 90 | ° | |
| Точность позиционирования | ±50 | мкрад | |
| Макс. нагрузка | 120 | г | |
|
Макс. выходной крутящий момент |
0,1 | Н·м | |
| Время переворота | 500 ~ 2800 | мс | |
| Напряжение питания (DC) | 15 | В | |
| Интерфейс управления | Type-C (USB) |
|
|
| Триггерные входы/выходы | SMA (2 шт.) |
|
|
| Тип крепления | M4 |
|
|
| Вес | 105 | г | |
Комлектация
| Модель | Комплект | Кол-во (шт.) |
|---|---|---|
| EM-TMF1 | Корпус | 1 |
| Держатель линзы (1 дюйм) | 1 | |
| Кнопочный пульт (кабель 1,3 м) | 1 | |
| Блок питания 15 В (кабель 1,5 м) | 1 | |
| Кабель Type-C | 1 | |
| Винт M4×5 | 2 | |
| Ключ шестигранный 0,9 мм | 1 | |
| Ключ шестигранный 2,5 мм | 1 | |
| EM-TMF2 | Корпус | 1 |
| Держатель линзы (2 дюйма) | 1 | |
| Кнопочный пульт (кабель 1,3 м) | 1 | |
| Блок питания 15 В (кабель 1,5 м) | 1 | |
| Кабель Type-C | 1 | |
| Винт M4×5 | 2 | |
| Ключ шестигранный 0,9 мм | 1 | |
| Ключ шестигранный 2,5 мм | 1 |
- Переключение оптических фильтров в спектроскопических системах.
- Быстрая смена линз в многоканальных микроскопах.
- Ввод/вывод эталонных пучков в интерферометрии.
- Выбор длины волны в перестраиваемых лазерных источниках.
- Автоматизация оптических трактов в физических экспериментах.
- Тестирование фотодетекторов и сенсоров.
