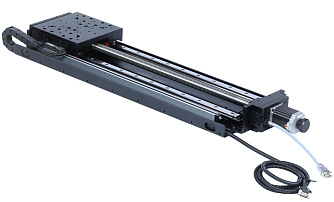

KA - высокоточные моторизированные трансляторы
- Диапазон перемещения до 1000 мм.
- Разрешение до 0,5 мкм.
- Нагрузка до 80 кг.
- Скорость до 50 мм/с.
- Размер столика от 120 × 120 мм до 200 × 200 мм.
Высокоточные мотризированные трансляторы серии KA характеризуются широким диапазоном перемещений и предназначены для использования в условиях, требующих высокой нагрузки, высокой жесткости, а также использования многомерных перемещений. Транслятор можно дополнить пылезащитной крышкой из нержавеющей стали для защиты всех внутренних частей подвижки от частиц и пыли, что может гарантировать лучшую стабильность, долговечность и сохранение высокой точности перемещения в течение длительного времени. Трансляторы серии KA основаны на прецизионных шарико-винтовых парах, линейных направляющих и высокопроизводительных соединительных узлах. Серия KA прекрасно подойдет для задач, требующих высокую точность, при сложных условиях окружающей среды.
Особенности:
- Все части транслятора изготовлены из черного анодированного алюминиевого сплава и обработаны методом тонкой шлифовки, что обеспечивает высокую жесткость.
- Внешняя решетчатая линейка для обеспечения разрешения замкнутого контура 1 мкм/0,5 мкм.
- В конструкции используются высокоточные линейные направляющие, гарантирующие высокую нагрузку, а также высокую точность перемещения.
- Транслятор можно дополнить специальным пылезащитным кожухом из нержавеющей стали.
- В стандартной комплектации используются двухфазные шаговые двигатели, серводвигатели доступны по запросу.

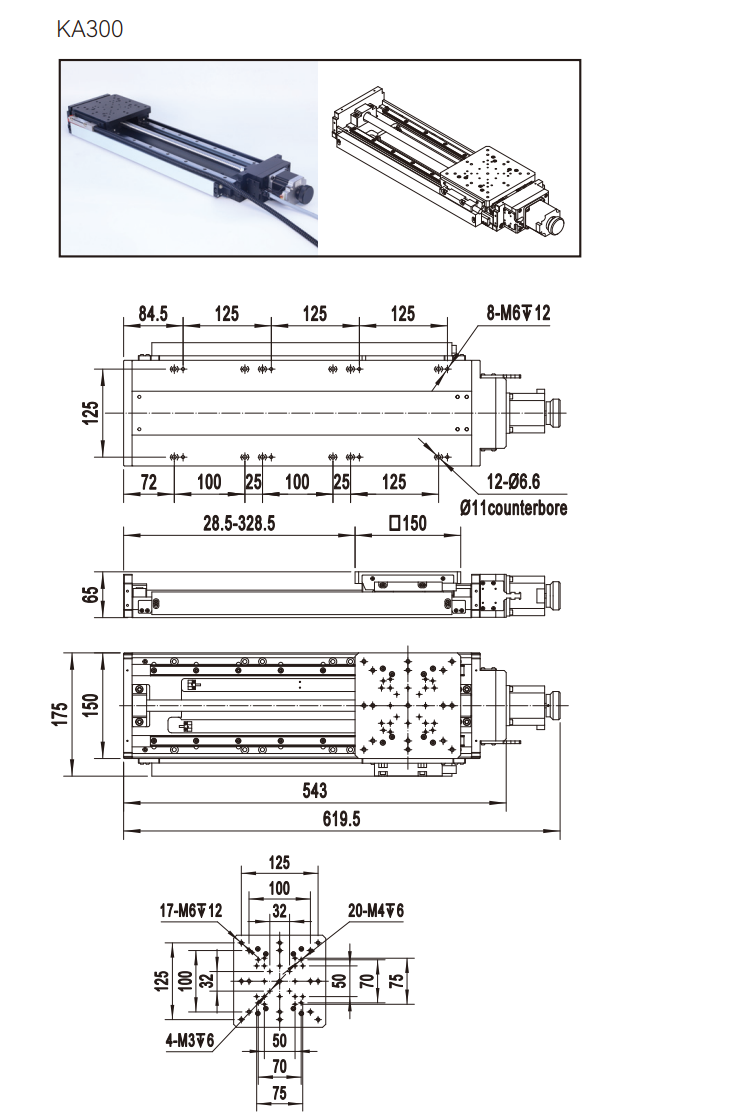

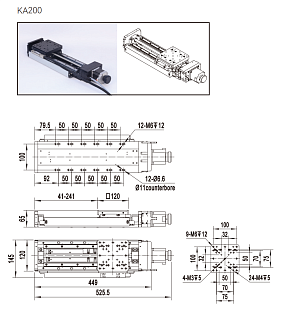

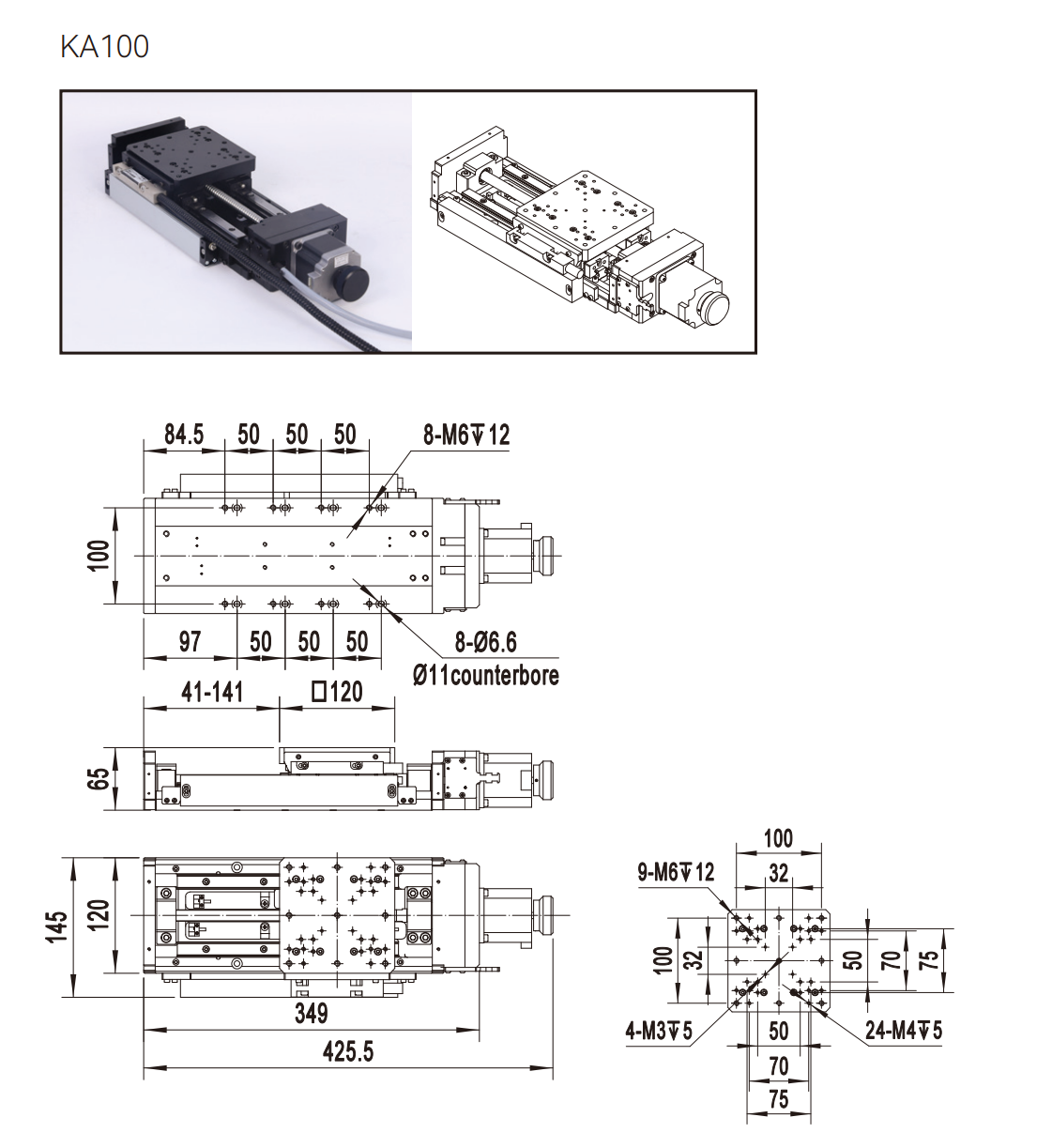

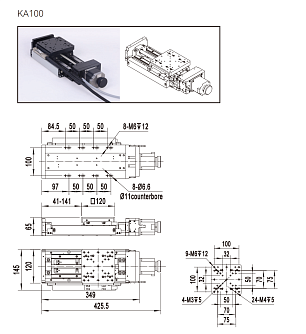

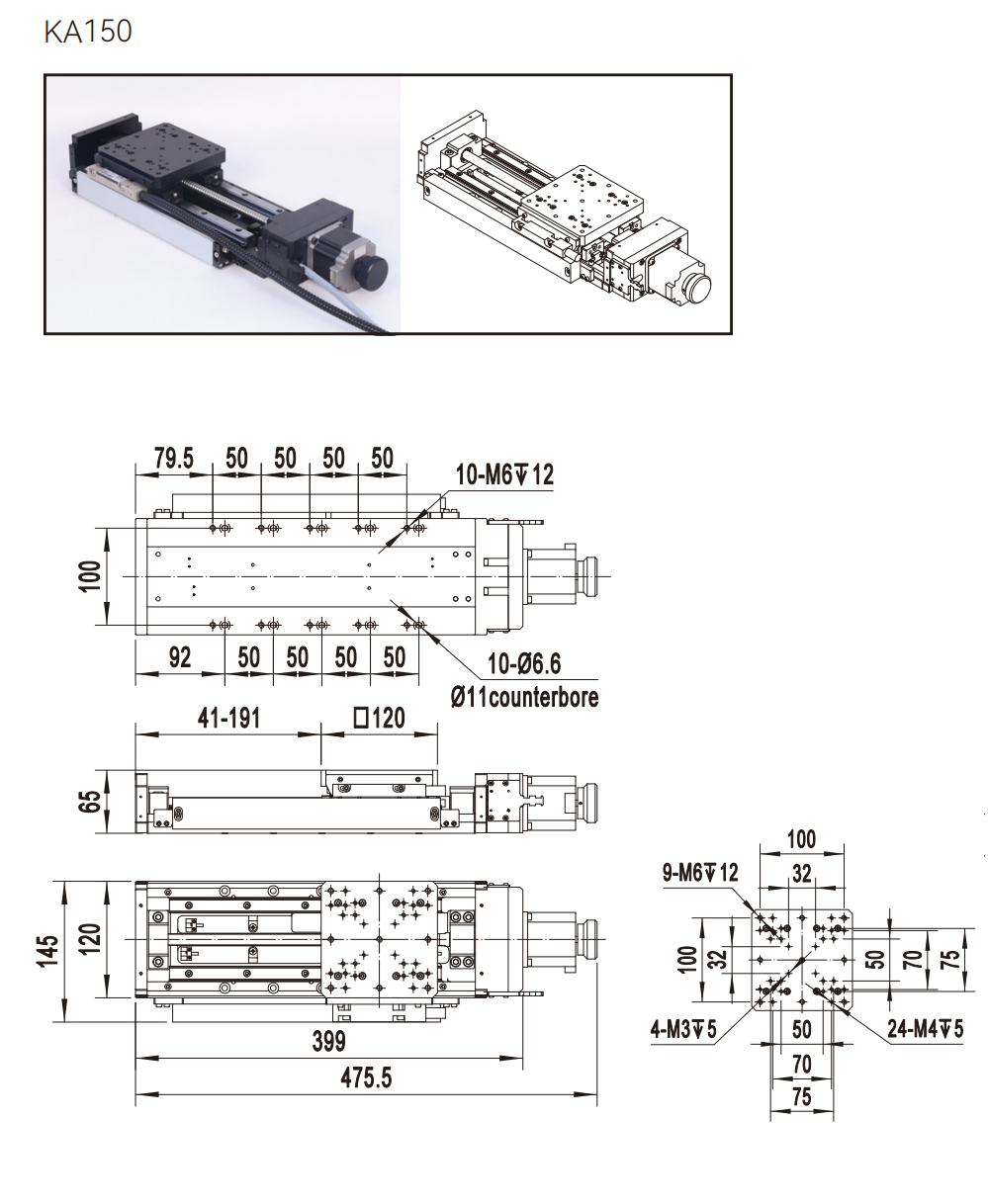

Параметр | Значение | Ед.измерения | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Модель | KA050 | KA100 | KA150 | KA200 | KA300 | KA400 | KA600 | KA800 | KA1000 |
|
Механические характеристики
|
||||||||||
Размер столика
|
120×120 | 150×150 |
200×200 |
мм | ||||||
Диапазон перемещения
|
50 | 100 | 150 | 200 | 300 | 400 | 600 | 800 | 1000 | мм |
Механизм
|
шарико-винтовая пара Ø12×4 | шарико-винтовая пара Ø16×5 | шарико-винтовая пара Ø25×5 | |||||||
Направляющие
|
линейные направляющие | |||||||||
Материал
|
черный анодированный алюминиевый сплав | |||||||||
Масса
|
6,6 | 6,8 | 7,2 | 7,6 | 9,9 | 10,9 | 22,3 | 26 | 29,5 | кг |
Муфта вала (внешний диаметр -
диаметр апертуры 1 - диаметр апертуры 2) |
30-6,35-8 | 34-8-12 | мм | |||||||
Характеристики точности
|
||||||||||
Разрешение с обратной связью
|
1 | 0,5 | мкм | |||||||
Разрешение без обратной связи (20 делений)
|
1 | 1,25 | мкм | |||||||
Максимальная скорость
|
40 | 50 | мм/с | |||||||
Точность позиционирования
в одном направлении |
≤30 |
≤70 |
мкм | |||||||
Точность репозиционирования
|
≤±3 | ≤±5 | мкм | |||||||
Статический зазор
|
≤3 | мкм | ||||||||
Люфт
|
≤5 | мкм | ||||||||
Статичный параллелизм
|
≤0,1 |
≤0,12 |
мм | |||||||
Линейность движения
|
≤10 | ≤15 | ≤15 мкм/100 мм | мкм | ||||||
Параллельность движения
|
≤15 | ≤20 | ≤15 мкм/100 мм | мкм | ||||||
Отклонение от направления
|
≤30 | ≤40 | " | |||||||
Отклонение от поперечной оси
|
≤35 | ≤55 | " | |||||||
Электрические характеристики
|
||||||||||
Тип двигателя, угол шага
|
двухфазный 57-шаговый двигатель, 1,8 | ° | ||||||||
Модель двигателя
|
Shinano, SST-59D3206 | Shinano, SST-59D5301 | ||||||||
Рабочий ток
|
2,8 | 3 | А | |||||||
Крутящий момент
|
1,44 | 1,57 | Н⋅м | |||||||
Модель направляющей
|
Fagor, MX или MKX серии
|
LAMOTION
|
||||||||
Модель шагового двигателя (опционально)
|
Moons, SR4 | |||||||||
Тип интерфейса
|
DB9 (pin) | |||||||||
Тип кабеля
|
Кабель с высокой гибкостью (Helukabel, Германия)
|
|||||||||
Длина кабеля
|
0,2 | м | ||||||||
Датчики ограничения положения
|
2 × PM-L25 (SUNX, Japan) | |||||||||
Датчики исходной точки
|
11 × PM-L25 (SUNX, Japan) | |||||||||
Питание
|
5 - 24 ±10% | В | ||||||||
Энергопотребление
|
< 60 | |||||||||
Управляющий выход
|
Выход NPN с открытым коллектором постоянного тока 5 ~ 24 В, 8 мА или менее; Остаточное напряжение 0,3 В или менее (при токе нагрузки 2 мА) |
|||||||||
Состояние выходных портов
|
Датчик ограничения положения: выход включен, когда датчик заблокирован; Датчик исходной точки: выход выключен, когда датчик заблокирован |
|||||||||
Нагрузка
|
||||||||||
Горизонтальное направление
|
30 | 50 | 80 | кг | ||||||
Перевернутое направление
|
15 | 25 | 40 | кг |
- Научные исследования.
- Оптическая связь.
- Лазерные системы.
- Биомедицинские исследования.
- Сканирование поверхностей.
- Высокоточная фотоника.
- Высокоточное позиционирование в производственных сферах.
Артикул: KA XXX-(ST242)(-C)(-ER)(-SR)
Код серии | Диапазон перемещения | Тип двигателя | Тип защиты | Положение решетчатой линейки | Положение датчиков |
---|---|---|---|---|---|
KA |
050: 50 мм 100: 100 мм 150: 150 мм 200: 200 мм 300: 300 мм 400: 400 мм |
Не указывается (по умолчанию): двухфазный 57-шаговый двигатель ST242: двухфазный 42-шаговый ASP1: Panasonic 100 Вт AC серводвигатель ASY2: Yaskawa 200 Вт AC серводвигатель P1: монтажная пластина и муфта вала серводвигателя Panasonic мощностью 100 Вт AC Y2: Монтажная пластина и муфта вала серводвигателя Yaskawa мощностью 200 Вт AC |
Не указывается (по умолчанию): нет защиты C: с защитой |
Не указывается (по умолчанию): левая сторона ER: правая сторона |
Не указывается (по умолчанию): внутри
|
Артикул: KA XXX-(ASP4)(-ER)
Код серии | Диапазон перемещения | Тип двигателя | Положение решетчатой линейки |
---|---|---|---|
KA |
600: 600 мм 800: 800 мм 1000: 1000 мм |
Не указывается (по умолчанию): двухфазный 57-шаговый двигатель ASP4: Panasonic 400 Вт AC серводвигатель ASY4: Yaskawa 400 Вт AC серводвигатель P4: Оснащен монтажной пластиной, муфтой вала и серводвигателем Panasonic мощностью 400 Вт AC Y4: Оснащен монтажной пластиной, муфтой вала и серводвигателем Yaskawa мощностью 400 Вт AC |
Не указывается (по умолчанию): левая сторона ER: правая сторона |
