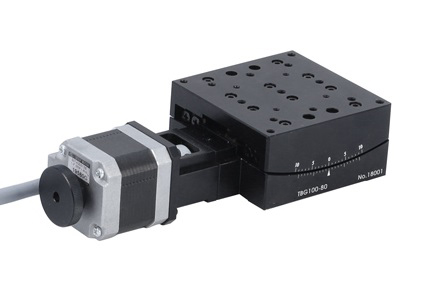

TBG - моторизированные гониометры
- Угол наклона до ±10°.
- Разрешение 0,0045° - 0,011°.
- Скорость до 22 °/с.
- Нагрузка до 5 кг.
- Размер столика 60 × 60 или 80 × 80 мм.
Моторизованные гониометры серии TBG предназначены для задач, требующих компактные размеры и высокую скорость перемещения. В качестве основного материала корпуса используется черный анодированный алюминиевый сплав, обеспечивающий хорошую износостойкость и превосходный внешний вид. Дуговые V-образные шариковые направляющие обеспечивают высокую прочность и грузоподъемность, а также более длительный срок службы. Червячная передача из оловянной бронзы и стандартные двухфазные шаговые двигатели используются в приводном механизме для обеспечения более высокого разрешения и точности позиционирования. Эта серия гониометров подходит для интеграции в автоматизированное оборудование и системы, в которых существуют строгие требования к площади, размерам и весу. Также наклонные платформы могут использоваться в промышленных производственных линиях с ограниченным пространством для перемещения и с высокой частотой повторения.
Особенности:
- В приводном механизме используется червячная передача, обработанная методом тонкой шлифовки. Червячные передачи изготовлены из оловянной бронзы и обладают более длительным сроком службы.
- Плавность хода достигается за счет использования дугообразной V-образной шариковой направляющей.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
|
Модель
|

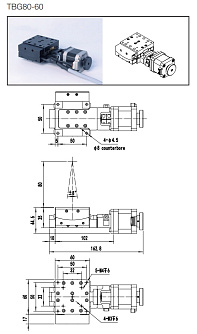

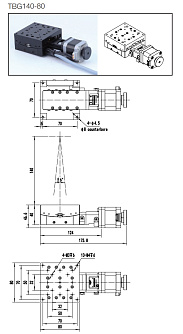

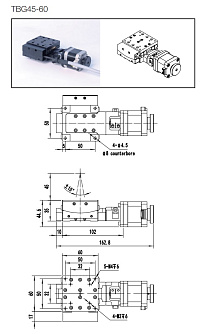

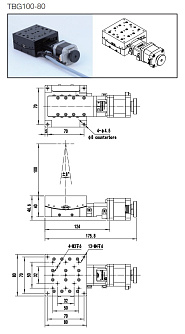

TBG45-60 | TBG80-60 | TBG100-80 | TBG140-80 | |
| Механические характеристики | |||||
|
Высота центра столика
|
45 | 80 | 100 | 140 | мм |
|
Размер столика
|
60×60 | 80×80 | мм | ||
|
Угол наклона
|
±10 | ±8 | ±8 | ±6 | градусов |
|
Передаточное соотношение
|
159:1 | 247:1 | 299:1 | 399:1 | |
|
Направляющие
|
дуговые V-образные шариковые направляющие | дуговые с поперечными роликами | |||
|
Материал червячной пары
|
оловянная бронза | ||||
|
Материал червячного винта
|
закаленная нержавеющая сталь | ||||
|
Материал позиционера
|
черный анодированный алюминиевый сплав | ||||
|
Масса
|
0,9 | 1,2 | кг | ||
|
Муфта вала (внешний диаметр -
диаметр апертуры 1 - диаметр апертуры 2) |
16-5-5 | 19-5-5 | мм | ||
|
Характеристики точности
|
|||||
|
Разрешение
|
≈ 0,011 | ≈ 0,007 | ≈ 0,006 | ≈ 0,0045 |
° |
|
Разрешение (8 делений)
|
≈ 0,001 | ≈ 0,0009 | ≈ 0,0007 | ≈ 0,0005 |
° |
|
Максимальная скорость
|
≈ 22 | ≈ 14 | ≈ 12 | ≈ 9 | °/с |
|
Точность репозиционирования
|
≤±0,005 |
° |
|||
|
Статический зазор
|
≤7 | ≤10 | ≤12 | ≤15 | мкм |
|
Люфт
|
≤0,01 |
° |
|||
|
Толщина
|
35 | 40 | мм | ||
|
Точность наклона
|
≤0,01 | мм | |||
|
Электрические характеристики
|
|||||
|
Тип двигателя, угол шага
|
двухфазный 42-шаговый, 1.8 | ° | |||
|
Модель двигателя
|
SST43D2126-10 | ||||
|
Рабочий ток
|
1,7 | А | |||
|
Крутящий момент
|
0,456 | Н⋅м | |||
|
Модель шагового двигателя (опционально)
|
Moons, SR2 | ||||
|
Тип интерфейса
|
DB9 (pin) | ||||
|
Тип кабеля
|
Высокогибкий кабель | ||||
|
Длина кабеля
|
0,2 | м | |||
|
Датчики ограничения положения
|
2 × GP1S09xHCPI (Sharp, Япония) | ||||
|
Датчики исходной точки
|
1 × GP1S09xHCPI (Sharp, Япония) | ||||
|
Питание
|
DC 5 - 24 ±10% | В | |||
|
Энергопотребление
|
< 60 | Вт | |||
|
Управляющий выход
|
Выход NPN с открытым контроллером DC 5 –24 В 8 мА или менее, остаточное напряжение 0,3 В или менее (при токе нагрузки 2 мА) |
||||
|
Состояние выходных портов
|
Выход ВКЛЮЧАЕТСЯ, когда датчик заблокирован |
||||
|
Нагрузка
|
|||||
|
Горизонтальное направление
|
4 | 5 | 4 | 5 | кг |
|
Перевернутое направление
|
1,5 | 2,5 | 1,5 | 2,5 | кг |
|
Вертикальное направление
|
2 | 3 | 2 | 3 | кг |
- Научные исследования.
- Оптическая связь.
- Лазерные системы.
- Биомедицинские исследования.
- Сканирование поверхностей.
- Высокоточная фотоника.
- Высокоточное позиционирование в производственных сферах.
| Код серии | Высота центра столика | Размер столика | Тип двигателя |
|---|---|---|---|
| TBG |
45: 45 мм 80: 80 мм 100: 100 мм |
60: 60×60 мм 80: 80×80 мм |
Не указывается (по умолчанию): стандартный двухфазный шаговый двигатель ST542: пятифазный 42-шаговый двигатель (опционально) |
