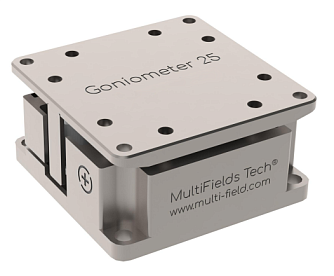

Goniometer25-theta - моторизированные пьезоэлектрические гониометры

Goniometer25-theta - серия наклонных пьезопозиционеров.

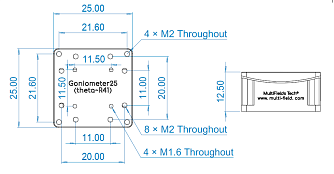

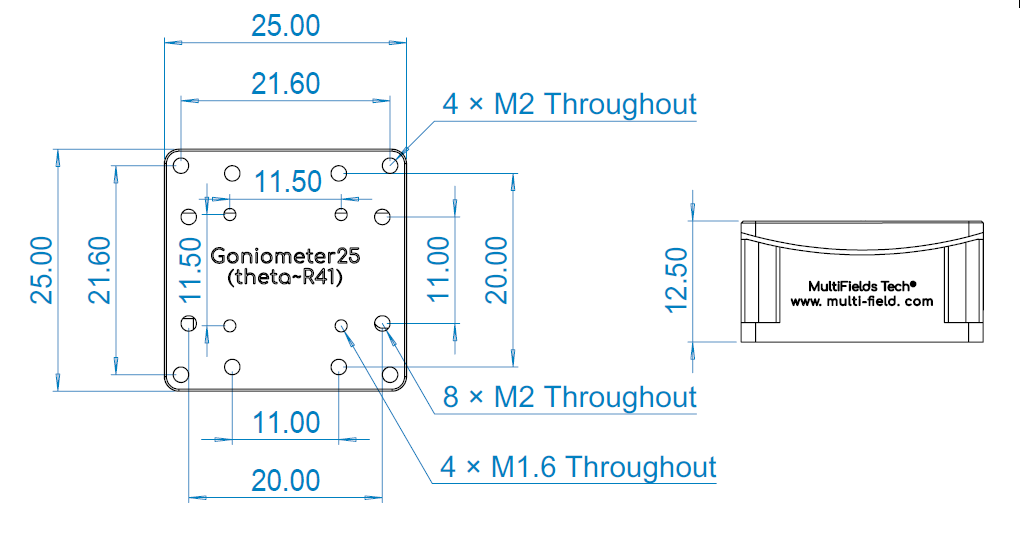

  • Размеры платформы: 25 × 25 × 12,5 мм.
  • Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
  • Выдерживают очень низкие температуры до 30 мК.
  • Сделаны из немагнитного композита Ti & BeCu.
  • Совместимы с магнитным полем 35 Тл.
  • Управление с обратной связью с разрешением до 0,0002°.
  • Нагрузка до 200 г.

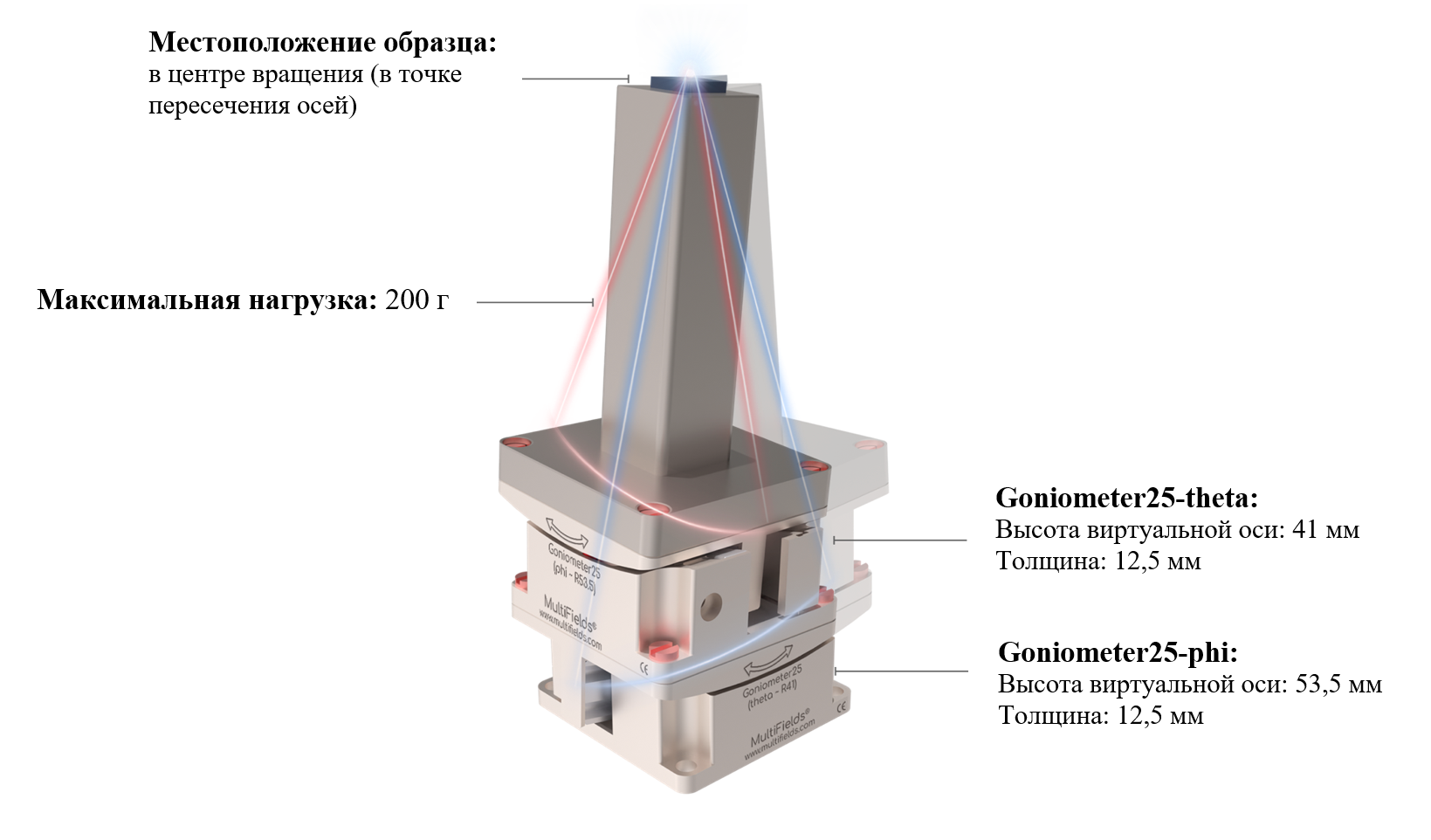

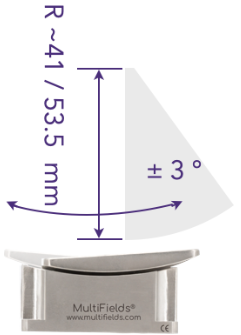

  • Высота виртуальной оси: 41 мм.
  • Перемещение до 6,6°.
Производитель:  MULTIFIELDS TECHNOLOGIES

Пьезопозиционеры Goniometer25-theta поддерживают работу в режиме обратной связи и без неё.

Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. В случае управления высокочастным сигналом напряжения волнообразной формы платформа может перемещаться с минимальным шагом 5Е-5°. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.

Параметр Значение Ед.измерения
Исполнение
.HV* (стандартное) .ULT** .UHV*** .ULT.UHV****
Размеры платформы
25 × 25 × 12,5 мм
Масса
28 г
Условия окружающей среды
Температурный диапазон
1,4 - 400 К
Максимальная магнитная индукция
35 Тл
Опция 1 - 30 мК
да да
Опция 2 - 2 Е-11 мбар
да да
Материалы
Корпус
Ti BeCu Ti BeCu
Провода
Витые спаренные провода из люминофорной бронзы, 20 см
Материал пинов
Стеклонаполненный полимер,
BeCu
Peek, BeCu
Количество пинов
Привод - 2, датчик - 3 шт.
Движение без обратной связи -
одноступенчатый режим и режим точной настройки
Разрешение точной настройки при Т=2 К
0,5 Е-6 °
Минимальный размер шага при Т=300 К
5 Е-5 °
Движение с обратной связью
Диапазон перемещения
~ 6,6
°
Максимальная скорость при Т=300 К
~ 1 °/с
Максимальная нагрузка
200 г
Динамическая сила
2,2 Н
Высота виртуальной оси
41 мм
Датчик положения (режим обратной связи)
Тип энкодера
резистивный
Диапазон энкодера
6,6
°
Разрешение энкодера
0,0002
°
*.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 1 E-7 мбар.
**.ULT- низкотемпературное исполнение: температура окружающей среды до 30 мК, вакуум до 1 E-7 мбар.
***.UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2 E-11 мбар.
****.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды до 30 мК, вакуум до 2 E-11 мбар.

  • Нанотехнологии и микросистемная техника.
  • Производство интегральных схем и полупроводниковых устройств.
  • Создание наноструктур.
  • Научные исследования.
  • Измерение высоких энергий.
  • Микроскопия сверхвысокого разрешения.
  • Электронная и сканирующая зондовая микроскопия.
  • Дифрактометрия.
  • Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).

Модель Описание
Goniometer25-theta.HV Моторизированный пьезоэлектрический гониометр. Размеры платформы 25 × 25 × 12,5 мм. Нагрузка & высота виртуальной оси до 200 г & 41 мм. Перемещение 6.6°. Режим обратной связи, определение положения с разрешением до 0.0002°. Стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 1 E-7 мбар, магнитная индукция 35 Тл.
Goniometer25-theta.ULT Моторизированный пьезоэлектрический гониометр. Размеры платформы 25 × 25 × 12,5 мм. Нагрузка & высота виртуальной оси до 200 г & 41 мм. Перемещение 6.6°. Режим обратной связи, определение положения с разрешением до 0.0002°. Низкотемпературное исполнение: температура окружающей среды до 30 мК, вакуум до 1 E-7 мбар, магнитная индукция 35 Тл.
Goniometer25-theta.UHV Моторизированный пьезоэлектрический гониометр. Размеры платформы 25 × 25 × 12,5 мм. Нагрузка & высота виртуальной оси до 200 г & 41 мм. Перемещение 6.6°. Режим обратной связи, определение положения с разрешением до 0.0002°. Исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2 E-11 мбар, магнитная индукция 35 Тл.
Goniometer25-theta.ULT.UHV Моторизированный пьезоэлектрический гониометр. Размеры платформы 25 × 25 × 12,5 мм. Нагрузка & высота виртуальной оси до 200 г & 41 мм. Перемещение 6.6°. Режим обратной связи, определение положения с разрешением до 0.0002°. Низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды до 30 мК, вакуум до 2 E-11 мбар, магнитная индукция 35 Тл.
