Goniometer35 - моторизированные пьезоэлектрические гониометры

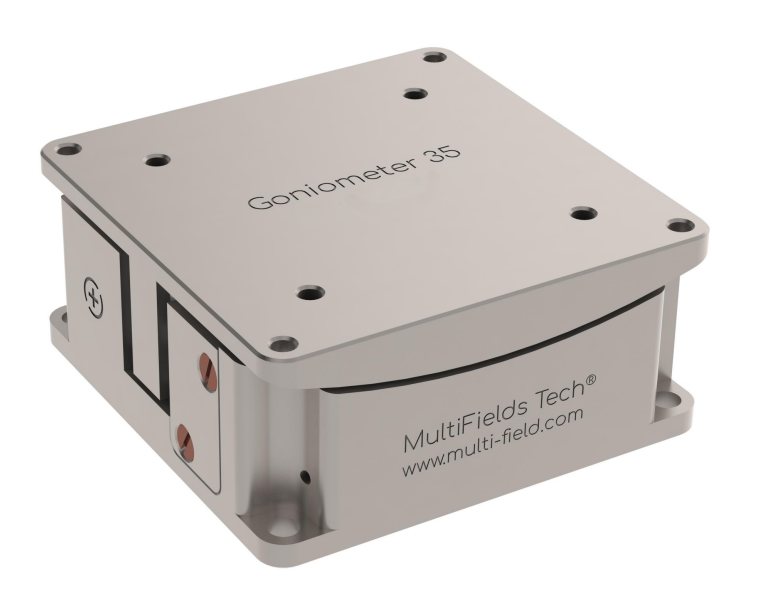

Goniometer35 - серия наклонных пьезопозиционеров.

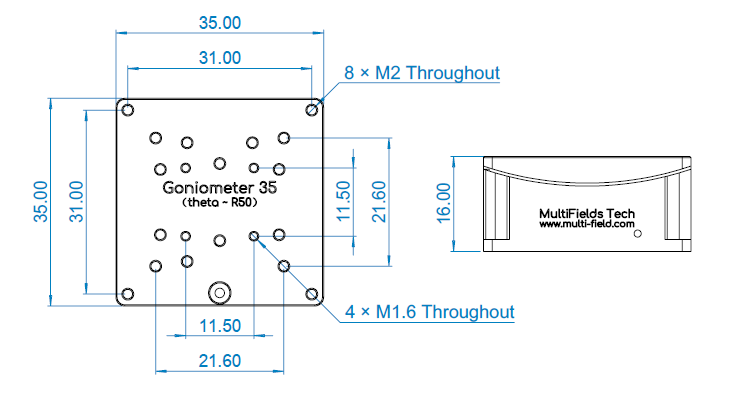

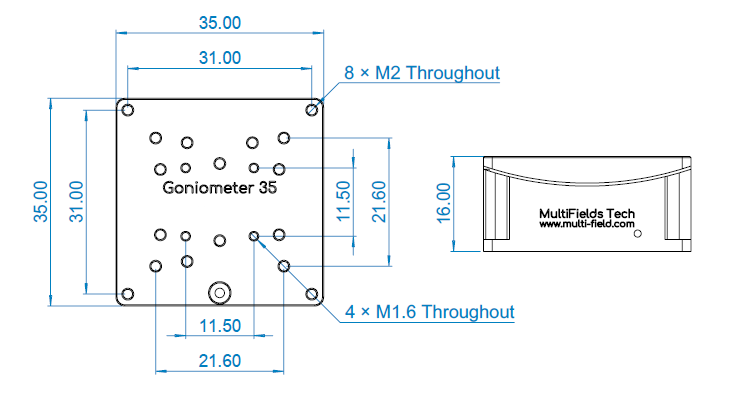

- Размеры платформы: 35 × 35 × 16 мм.
- Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
- Выдерживают очень низкие температуры до 10 мК.
- Сделаны из немагнитного композита Ti & BeCu.
- Совместимы с магнитным полем 35 Тл.
- Управление с обратной связью с разрешением до 0,0005°.
- Нагрузка до 500 г.

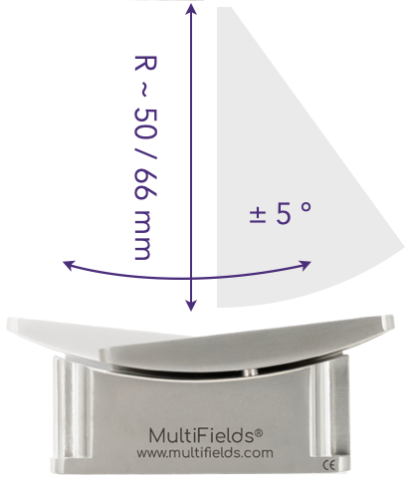

- Высота виртуальной оси: 50 / 66 мм.
- Перемещение до 10°.
Производитель: MULTIFIELDS TECHNOLOGIES
Пьезоплатформы Goniometer35 поддерживают работу в режиме обратной связи и без неё.
Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря высокому разрешению аналогового сигнала, платформа может достигать точности позиционирования до 0,5Е-6°. В случае управления высокочастотным сигналом напряжения волнообразной формы платформа может перемещаться с минимальным шагом 5Е-5°. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
|
Исполнение
|
.HV* (стандартное) | .ULT** | .UHV*** | .ULT.UHV**** | |
|
Размеры платформы
|
35 × 35 × 16 | мм | |||
|
Масса
|
70 | 114 | 70 | 114 | г |
|
Условия окружающей среды
|
|||||
|
Температурный диапазон
|
1,4 - 350 | К | |||
|
Максимальная магнитная индукция
|
35 | Тл | |||
|
Опция 1 - 30 мК
|
✔ | ✔ | |||
|
Опция 2 - 2 Е-11 мбар
|
✔ | ✔ | |||
|
Материалы
|
|||||
|
Корпус
|
Ti | BeCu | Ti | BeCu | |
|
Провода
|
Витые спаренные провода из люминофорной бронзы, 2-мм разъем |
||||
|
Кабель и разъем датчика
|
Трехжильный провод из люминофорной меди 2 мм разъем |
||||
|
Количество пинов
|
Привод - 2, Датчик - 3 |
шт. | |||
|
Движение без обратной связи -
одноступенчатый режим и режим точной настройки |
|||||
|
Разрешение точной настройки при Т=2 К
|
0,5 Е-6 | ° | |||
|
Минимальный размер шага при Т=300 К |
5 Е-5 |
° |
|||
|
Движение с обратной связью
|
|||||
|
Диапазон перемещения
|
10 |
° |
|||
|
Максимальная скорость при Т=300 К
|
~ 1 | °/с | |||
|
Максимальная нагрузка
|
500 | г | |||
|
Динамическая сила
|
3 | Н | |||
|
Датчик положения (режим обратной связи)
|
|||||
|
Тип энкодера
|
резистивный | ||||
|
Диапазон энкодера
|
10 |
° |
|||
|
Разрешение энкодера
|
0,0005 |
° |
|||
|
*.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2 E-7 мбар.
**.ULT- низкотемпературное исполнение: температура окружающей среды 10 мК - 350 К, вакуум до 2 E-7 мбар.***.UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2 E-11 мбар. ****.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды 10 мК - 350 К, вакуум до 2 E-11 мбар. |
|||||
| Модель | Высота виртуальной оси, мм |
 |
|---|---|---|
|
Goniometer35-theta
|
50 | |
|
Goniometer35-phi
|
66 |
- Нанотехнологии и микросистемная техника.
- Производство интегральных схем и полупроводниковых устройств.
- Создание наноструктур.
- Научные исследования.
- Измерение высоких энергий.
- Микроскопия сверхвысокого разрешения.
- Электронная и сканирующая зондовая микроскопия.
- Дифрактометрия.
- Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).
