GS35.Lab - моторизированные пьезоэлектрические гониометры

Name: GS35.Lab - моторизированные пьезоэлектрические гониометры
Brand: MULTIFIELDS TECHNOLOGIES

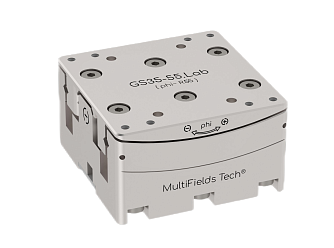

GS35.Lab - серия гониометров для комнатной температуры с радиусом вращения 35 / 55 мм.

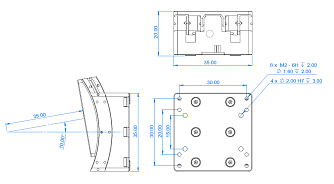

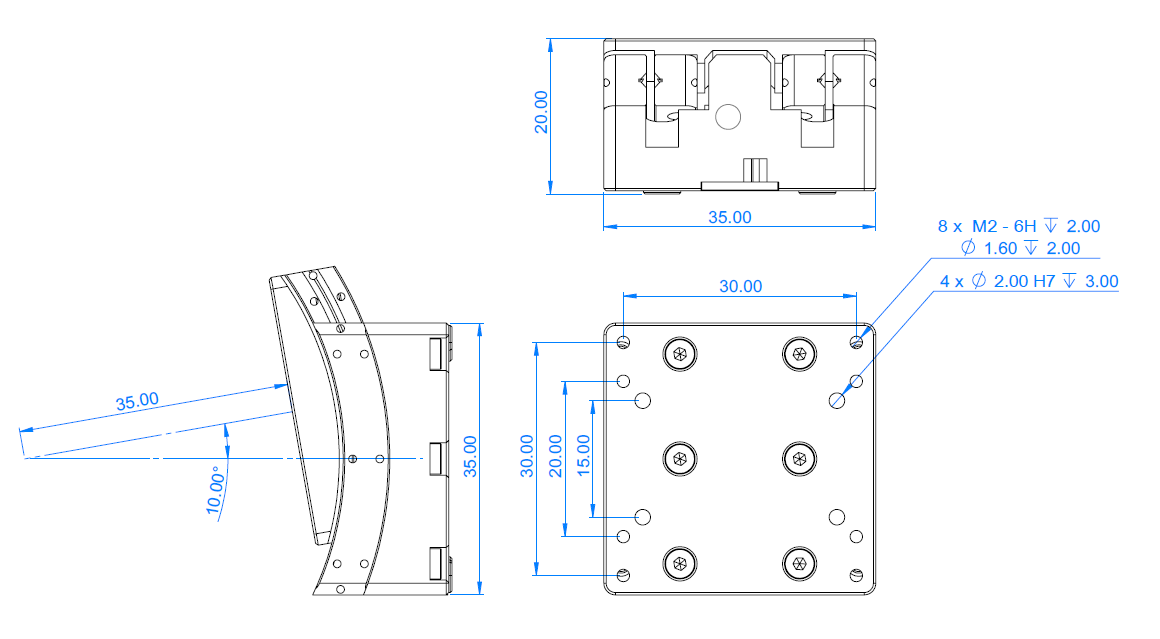

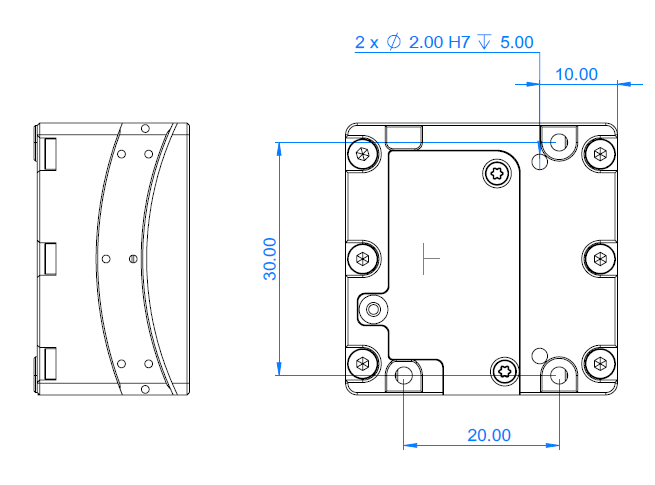

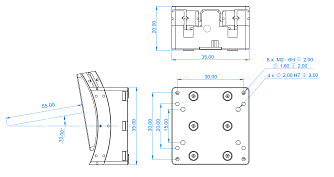

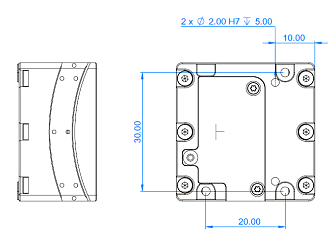

Размеры: 35 × 35 × 20 мм.
Режим обратной связи, разрешение датчика 0,03 мкрад.
Минимальный размер шага: 2 мкрад.
Перемещение до 8°.
Совместимы с поворотными и наклонными платформами.
Варианты исполнения: стандартное;; .HV; .UHV; .NM; .HV.NM; .UHV.NM.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Пьезоплатформы GS35.Lab поддерживают работу в режиме обратной связи и без неё.

Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря разрешению аналогового сигнала, платформа может достигать высокой точности позиционирования. В случае управления высокочастотным сигналом напряжения волнообразной формы платформа может перемещаться с минимальным шагом 2 мкрад. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.

Параметр	Значение			Ед.измерения
Модель	GS35-35.Lab	GS35-55.Lab
Вариант исполнения
Стандартное¹	✔	✔
.HV²	✔	✔
.UHV³	✔	✔
.NM⁴	✔	✔
.HV.NM⁵	✔	✔
.UHV.NM⁶	✔	✔
Основные параметры
Размеры	35 × 35 × 20			мм
Материал корпуса	Стандартное исполнение: сталь .HV: сталь .UHV: сталь .NM: титан, керамика
Масса	Стандартное исполнение: 250 .HV: 250 .UHV: 250 .NM: 90			г
Диапазон перемещения	8			°
Кабели и разъемы	Стандартно: экранированный кабель, D-Sub15 .UHV: kapton, PEEK D-Sub 15
Параметры движения для рекомендуемой установки

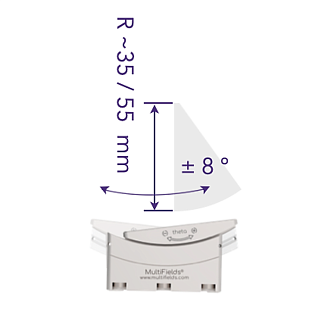

Радиус виртуальной оси вращения	35		55	мм
Максимальная скорость	~ 3			°/с
Минимальный шаг (режим с обратной связью)	2			мкрад
Повторяемость	± 10			мкрад

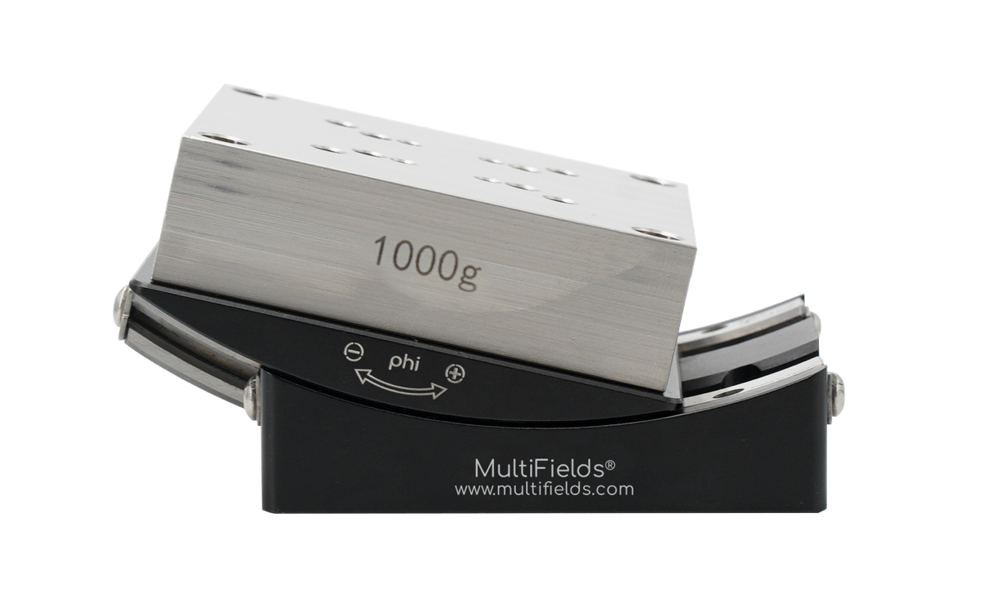

Максимальная нагрузка	1000			г
Удерживающий момент	0,2			Н·м
Вращающий момент	0,07			Н·м
Параметры датчика
Тип датчика	Оптический
Разрешение датчика	0,03			мкрад
1) Стандартное исполнение, для работы в атмосферных условиях. 2) .HV - исполнение для высокого вакуума до 2E-7 мбар. 3) .UHV - исполнение для сверхвысокого вакуума 2E-11 мбар. 4) .NM - немагнитное исполнение. 5) .HV.NM - исполнение для высокого вакуума с полной немагнитностью. 6) .UHV.NM - исполнение для сверхвысокого вакуума с полной немагнитностью.

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.

GS35.Lab - моторизированные пьезоэлектрические гониометры 1505.98(Kб)

Модель	Описание
GS35-35.Lab	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 35 мм. Перемещение ±8°. Стандартное исполнение.
GS35-35.Lab.HV	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 35 мм. Перемещение ±8°. Исполнение для высокого вакуума 2×10⁻⁷ мбар.
GS35-35.Lab.UHV	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 35 мм. Перемещение ±8°. Исполнение для сверхвысокого вакуума 2×10⁻¹¹ мбар.
GS35-35.Lab.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 35 мм. Перемещение ±8°. Немагнитное исполнение.
GS35-35.Lab.HV.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 35 мм. Перемещение ±8°. Немагнитное исполнение для высокого вакуума 2×10⁻⁷ мбар.
GS35-35.Lab.UHV.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 35 мм. Перемещение ±8°. Немагнитное исполнение для сверхвысокого вакуума 2×10⁻¹¹ мбар.
GS35-55.Lab	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 55 мм. Перемещение ±8°. Стандартное исполнение.
GS35-55.Lab.HV	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 55 мм. Перемещение ±8°. Исполнение для высокого вакуума 2×10⁻⁷ мбар.
GS35-55.Lab.UHV	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 55 мм. Перемещение ±8°. Исполнение для сверхвысокого вакуума 2×10⁻¹¹ мбар.
GS35-55.Lab.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 55 мм. Перемещение ±8°. Немагнитное исполнение.
GS35-55.Lab.HV.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 55 мм. Перемещение ±8°. Немагнитное исполнение для высокого вакуума 2×10⁻⁷ мбар.
GS35-55.Lab.UHV.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 35 × 35 × 20 мм. Нагрузка & радиус виртуальной оси: до 1 кг & 55 мм. Перемещение ±8°. Немагнитное исполнение для сверхвысокого вакуума 2×10⁻¹¹ мбар.
