GS65.Lab - моторизированные пьезоэлектрические гониометры

Name: GS65.Lab - моторизированные пьезоэлектрические гониометры
Brand: MULTIFIELDS TECHNOLOGIES

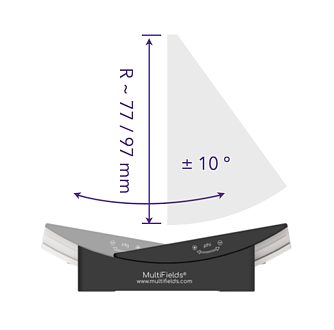

GS65.Lab - серия наклонных пьезопозиционеров для комнатной температуры с радиусом вращения 77 и 97 мм.

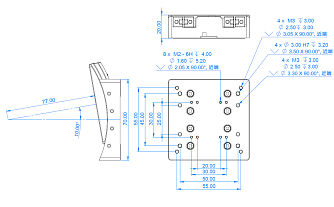

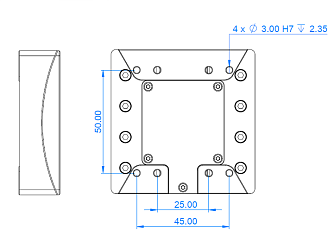

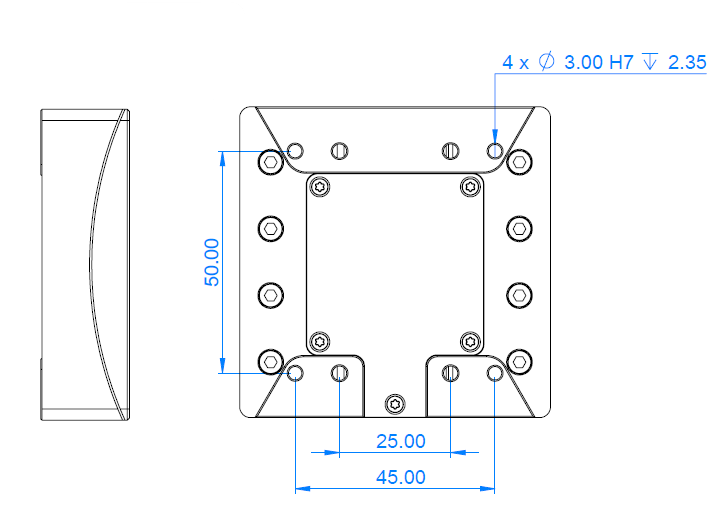

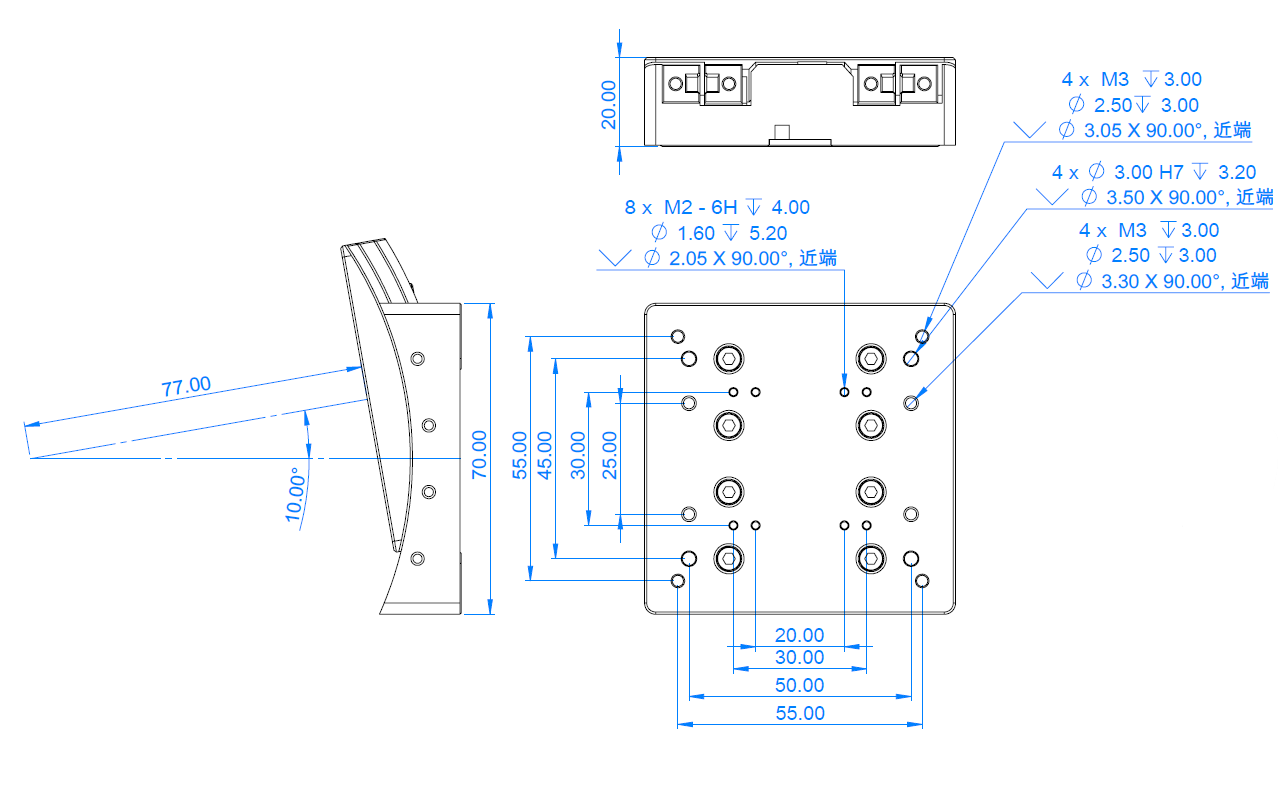

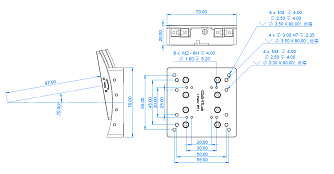

Размеры: 70 × 70 × 20 мм.
Режим обратной связи, разрешение датчика: 0,02 мкрад.
Минимальный размер шага: 1 мкрад.
Перемещение до 10°.
Доступны адаптеры для создания многоосевых сборок.
Совместимы с поворотными и наклонными платформами.
Варианты исполнения: стандартное;; .HV; .UHV; .NM; .HV.NM; .UHV.NM.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Пьезоплатформы GS65.Lab поддерживают работу в режиме обратной связи и без неё.

Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. В случае управления высокочастным сигналом напряжения волнообразной формы платформа может перемещаться с минимальным шагом 1 мкрад. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.

Параметр	Значение			Ед.измерения
Модель	GS65-77.Lab	GS65-97.Lab
Вариант исполнения
Стандартное¹	✔	✔
.HV²	✔	✔
.UHV³	✔	✔
.NM⁴	✔	✔
.HV.NM⁵	✔	✔
.UHV.NM⁶	✔	✔
Основные параметры
Размеры	70 × 70 × 20			мм
Материал корпуса	Стандартное исполнение: сталь, алюминиевый сплав .HV: сталь, титан .UHV: сталь, титан .NM: титан, керамика
Масса	Стандартное исполнение: 310 .HV: 430 .UHV: 430 .NM: 290			г
Диапазон перемещения	± 10			°
Кабели и разъемы	Стандартно: экранированный кабель, D-Sub15 .UHV: kapton, PEEK D-Sub 15
Параметры движения для рекомендуемой установки
Радиус виртуальной оси вращения	77		97	мм
Максимальная скорость	~ 3			°/с
Минимальный шаг (режим с обратной связью)	1			мкрад
Повторяемость	± 7,5			мкрад
Максимальная нагрузка	2000			г
Удерживающий момент	0,4			Н·м
Вращающий момент	0,15			Н·м
Параметры датчика
Тип датчика	Оптический
Разрешение датчика	0,02			мкрад
1) Стандартное исполнение, для работы в атмосферных условиях. 2) .HV - исполнение для высокого вакуума до 2E-7 мбар. 3) .UHV - исполнение для сверхвысокого вакуума 2E-11 мбар. 4) .NM - немагнитное исполнение. 5) .HV.NM - исполнение для высокого вакуума с полной немагнитностью. 6) .UHV.NM - исполнение для сверхвысокого вакуума с полной немагнитностью.

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.

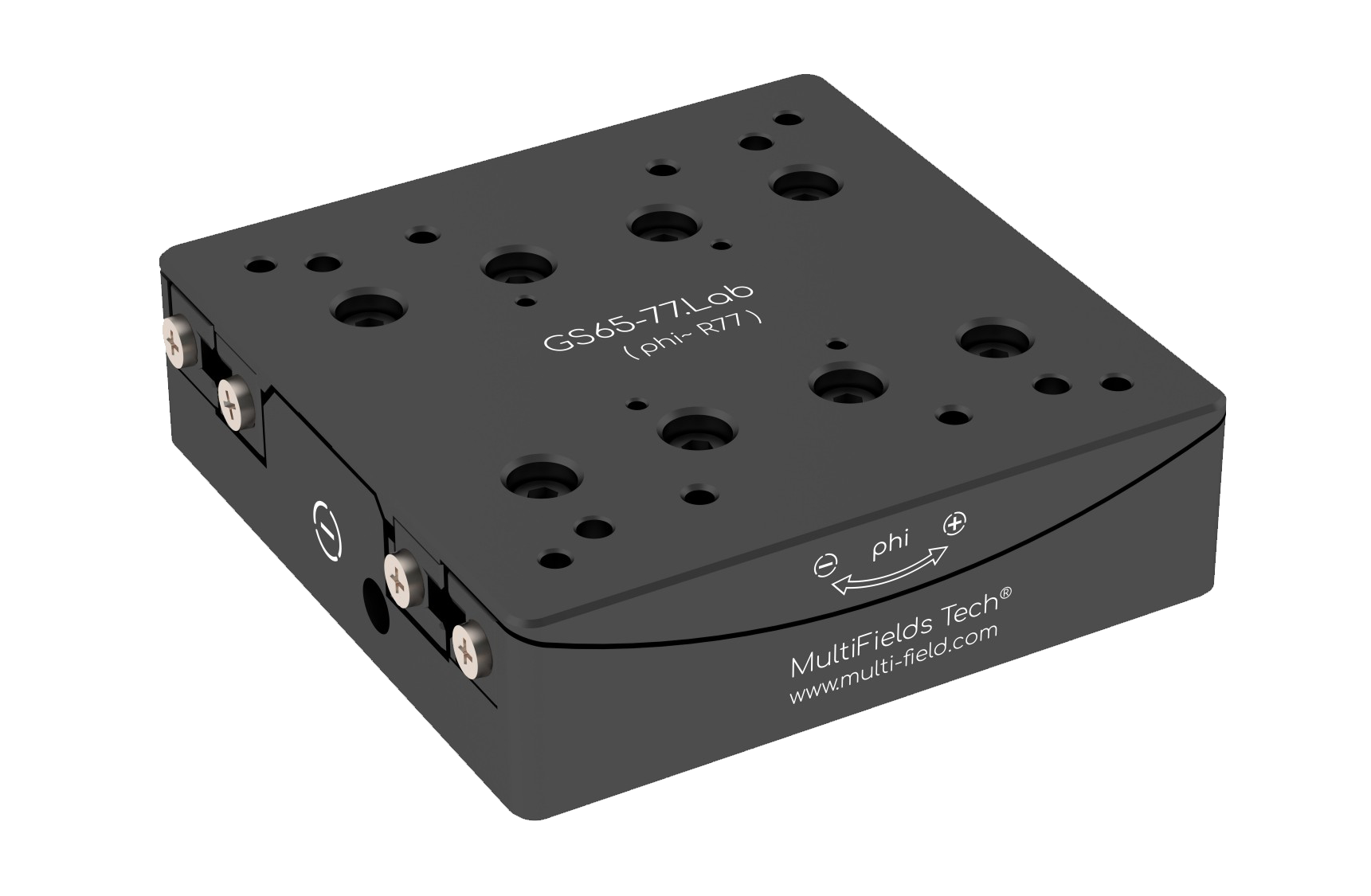

GS65-77.Lab - моторизированный пьезоэлектрический гониометр 1675.36(Kб)

Модель	Описание
GS65-77.Lab	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 77 мм. Перемещение ±10°. Стандартное исполнение.
GS65-77.Lab.HV	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 77 мм. Перемещение ±10°. Исполнение для высокого вакуума 2×10⁻⁷ мбар.
GS65-77.Lab.UHV	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 77 мм. Перемещение ±10°. Исполнение для сверхвысокого вакуума 2×10⁻¹¹ мбар.
GS65-77.Lab.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 77 мм. Перемещение ±10°. Немагнитное исполнение.
GS65-77.Lab.HV.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 77 мм. Перемещение ±10°. Немагнитное исполнение для высокого вакуума 2×10⁻⁷ мбар.
GS65-77.Lab.UHV.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 77 мм. Перемещение ±10°. Немагнитное исполнение для сверхвысокого вакуума 2×10⁻¹¹ мбар.
GS65-97.Lab	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 97 мм. Перемещение ±10°. Стандартное исполнение.
GS65-97.Lab.HV	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 97 мм. Перемещение ±10°. Исполнение для высокого вакуума 2×10⁻⁷ мбар.
GS65-97.Lab.UHV	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 97 мм. Перемещение ±10°. Исполнение для сверхвысокого вакуума 2×10⁻¹¹ мбар.
GS65-97.Lab.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 97 мм. Перемещение ±10°. Немагнитное исполнение.
GS65-97.Lab.HV.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 97 мм. Перемещение ±10°. Немагнитное исполнение для высокого вакуума 2×10⁻⁷ мбар.
GS65-97.Lab.UHV.NM	Моторизированный пьезоэлектрический гониометр. Размеры основания 70 × 70 × 20 мм. Нагрузка & радиус виртуальной оси: до 2 кг & 97 мм. Перемещение ±10°. Немагнитное исполнение для сверхвысокого вакуума 2×10⁻¹¹ мбар.
