Rotator16 - миниатюрные поворотные пьезопозиционеры
Rotator16 - серия самых миниатюрных поворотных пьезопозиционеров в линейке MultiFields.
- Размеры (диаметр × высота): 16×16 мм.
- Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
- Сделаны из немагнитного композита Ti & BeCu.
- Совместимы с магнитным полем 35 Тл.
- Перемещение 270°.
- Управление с обратной связью с разрешением до 0,01°.
- Совместимость с контроллером MC-NewtonLT.06.
Производитель: MULTIFIELDS TECHNOLOGIES
Пьезопозиционеры Rotator16 поддерживают работу в режиме обратной связи и без неё. Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря высокому разрешению аналогового сигнала, платформа может достигать точности позиционирования до 5е-6°. В случае управления высоковольтным сигналом напряжения волнообразной формы платформа может перемещаться с минимальным шагом 5е-4°. Подробнее о режимах управления пьезопозиционерами MultiFields в материале.
Управление осуществляется контроллерами серии MC-NewtonLT.06.
| Параметр | Значение | Ед. Измерения | |||||
|---|---|---|---|---|---|---|---|
| Исполнение | .HV* (стандартное) | .ULT** | .UHV*** | .ULT.UHV**** | |||

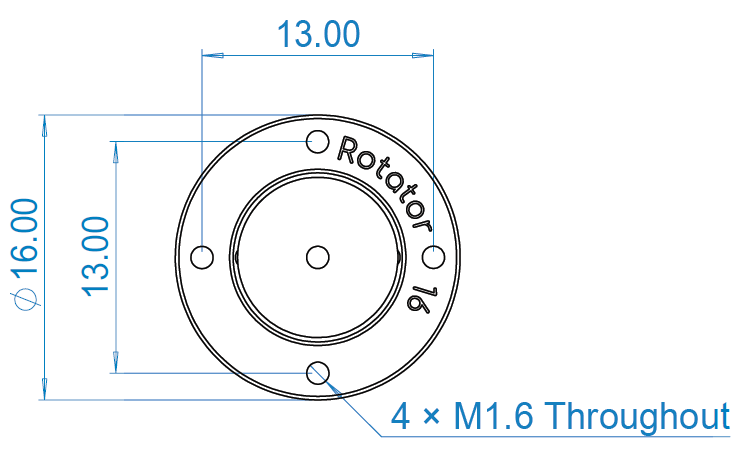

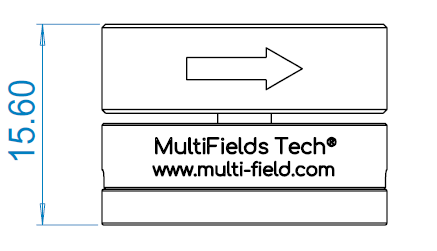

| Размеры (диаметр × высота) | 16 × 16 | мм | |||||
| Масса | 10 | 17 | 10 | 17 | г | ||
| Условия окружающей среды | |||||||
| Температурный диапазон | 1,4 - 350 | 0,01 - 350 | 1,4 - 350 | 0,01 - 350 | К | ||
| Совместимость с вакуумом | 2E-07 | 2E-07 | 2E-11 | 2E-11 | мбар | ||
| Максимальное магнитное поле | 35 | Тл | |||||
| Опция 1 10 мК | ✔ | ✔ | |||||
| Опция 2 2e-11 мбар | ✔ | ✔ | |||||
| Материалы | |||||||
| Корпус | Ti | BeCu | Ti | BeCu | |||
| Кабель и разъем привода |
Витые спаренные провода из люминофорной бронзы, 2-мм разъем (1 × 2 пина) |
||||||
| Кабель и разъем датчика |
Кабель из люминофорной меди, 2-мм разъем (1 × 3 пина) |
||||||
| Количество пинов |
Привод - 2, Датчик - 3 |
шт. | |||||
| Движение без обратной связи | |||||||
| Разрешение точной настройки при Т=2 К | 5E-6 | ° | |||||
| Минимальный шаг при Т=300 К | 5Е-4 | ° | |||||
| Движение с обратной связью | |||||||
| Диапазон перемещения | 270 | ° | |||||
| Максимальная скорость при Т=300 К | ~ 3 | °/с | |||||
| Максимальная нагрузка | 100 | г | |||||
| Вращающий момент | 0,4 | Н·см | |||||
| Датчик положения (режим обратной связи) | |||||||
| Тип энкодера | резистивный | ||||||
| Диапазон энкодера | 270 | ° | |||||
| Разрешение энкодера | ~ 0,01 | ° | |||||
| Потребляемая мощность | 0,5 мВт (опция: 0,5 мкВт) | ||||||
| Повторяемость | ~ 0,05 | ° | |||||
|
*.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-7 мбар. **.ULT- низкотемпературное исполнение: температура окружающей среды 10 мК - 350 К, вакуум до 2E-7 мбар. ***.UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-11 мбар. ****.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды 10 мК - 350 К, вакуум до 2E-11 мбар. |
|||||||
- Нанотехнологии и микросистемная техника.
- Производство интегральных схем и полупроводниковых устройств.
- Создание наноструктур.
- Научные исследования.
- Измерение высоких энергий.
- Микроскопия сверхвысокого разрешения.
- Электронная и сканирующая зондовая микроскопия.
- Дифрактометрия.
- Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).
