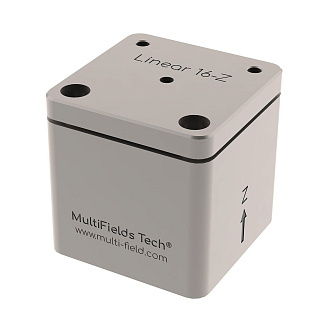

Linear16-z - миниатюрная подъемная пьезоплатформа
Linear16-z - миниатюрная пьезоплатформа, обеспечивающая движение по оси z со сверхвысокой нагрузкой 250 г.
- Размеры платформы: 16 х 16 х 16 мм.
- Совместима со сверхвысоким вакуумом: 2 E-11 мбар.
- Выдерживает очень низкие температуры: 30 мК.
- Сделана из немагнитного композита Ti & BeCu.
- Совместима с магнитным полем 35 Тл.
- Нагрузка & тяга до 250 г & 3 Н.
- Перемещение до 3 мм.
- Режим обратной связи.
- Разрешение до 0,1 мкм.
Производитель: MULTIFIELDS TECHNOLOGIES
Пьезоплатформа Linear16-z поддерживает работу в режиме обратной связи и без неё.
Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотных волн управляются аналоговым сигналом напряжения. Благодаря высокому разрешению аналогового сигнала платформа может достигать субнанометровой точности позиционирования. В случае управления высокочастотной волновой последовательностью пьезоплатформа может перемещаться с минимальным шагом 10 нм.
Параметр | Значение | Ед.измерения | |||
---|---|---|---|---|---|
Исполнение
|
.HV* (стандартное) | .ULT** | .UHV*** | .ULT.UHV**** | |

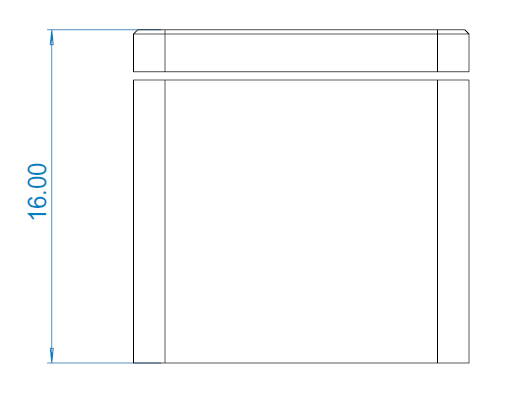

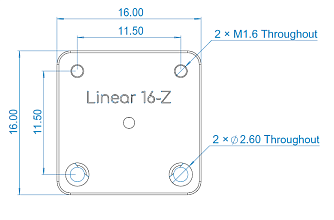

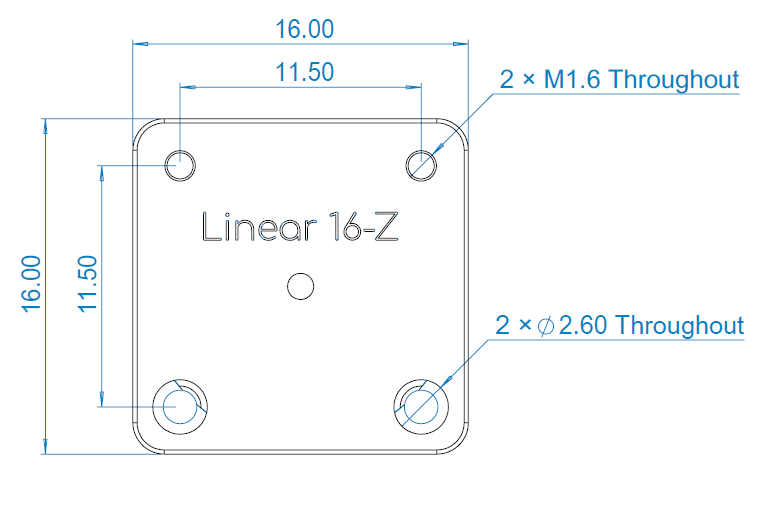

Размеры платформы
|
16 х 16 х 16 | мм | |||
Масса
|
12 | г | |||
Условия окружающей среды
|
|||||
Температурный диапазон
|
1,4 - 400 | К | |||
Совместимость с вакуумом
|
1,00E-07 | мбар | |||
Максимальная магнитная индукция
|
35 | Тл | |||
Опция 1 - 30 мК
|
да | да | |||
Опция 2 - 2 Е-11 мбар
|
да | да | |||
Материалы
|
|||||
Корпус
|
Ti | BeCu | Ti | BeCu | |
Провода
|
Витые спаренные провода из люминофорной бронзы, 20 см | ||||
Материал пинов
|
Полиэстер (наполнитель из стекловолокна), BeCu |
Peek, BeCu | |||
Количество пинов
|
Привод - 2, датчик - 3 | ||||
Движение без обратной связи -
одноступенчатый режим и режим точной настройки |
|||||
Разрешение точной настройки при Т=2 К
|
суб - нм | ||||
Минимальный размер шага при Т=300 К
|
~ 10 | нм | |||

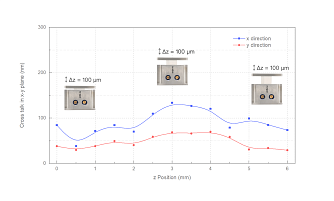

Движение с обратной связью
|
|||||
Диапазон перемещения
|
3 | мм | |||
Максимальная скорость при Т=300 К
|
~ 2 | мм/с | |||
Максимальная нагрузка
|
250 | г | |||
Динамическое усилие
|
3 | Н | |||
Датчик положения с обратной связью
|
|||||
Тип энкодера
|
резистивный | ||||
Диапазон энкодера
|
3 | мм | |||
Разрешение датчика
|
~150 | нм | |||
Повторяемость
|
1 - 2 | мкм | |||
*.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 1 E-7 мбар
**.ULT- низкотемпературное исполнение: температура окружающей среды до 30 мК, вакуум до 1 E-7 мбар ***.UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2 E-11 мбар ****.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды до 30 мК, вакуум до 2 E-11 мбар |
