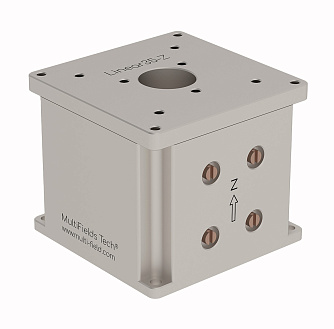

Linear35-z - подъемные пьезоплатформы
Linear35-z - серия пьезоплатформ с оптически оптимизированной конструкцией, обеспечивающих движение по оси Z, с диаметром отверстия 10 мм по всей оси движения.

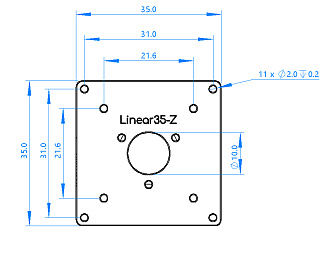

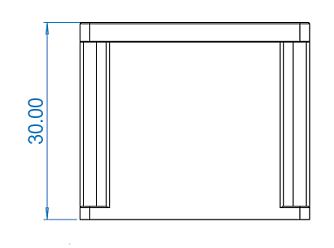

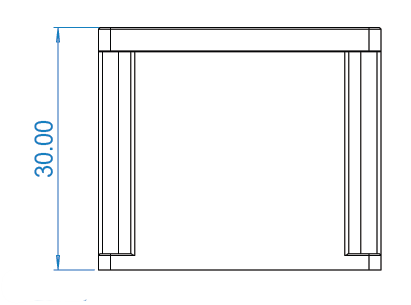

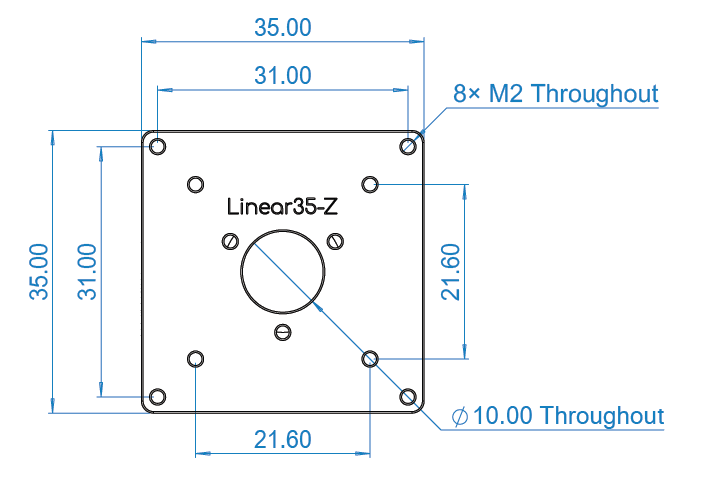

- Размеры платформы 35 × 35 × 30 мм.
- Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
- Выдерживают очень низкие температуры до 30 мК.
- Сделаны из немагнитного композита Ti & BeCu.
- Совместимы с магнитным полем 35 Тл.
- Управление с обратной связью с разрешением 150 нм.
- Нагрузка & тяга до 500 г & 5 Н.
- Перемещение до 8 мм.
- Диаметр отверстия 10 мм.
Производитель: MULTIFIELDS TECHNOLOGIES
Пьезоплатформы Linear35-z поддерживают работу в режиме обратной связи и без неё.
Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря высокому разрешению аналогового сигнала, платформа может достигать субнанометровой точности позиционирования. В случае управления высокочастным сигналом напряжения волнообразной формы платформа может перемещаться с минимальным шагом 10 нм. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.
| Параметр | Значение | Ед.измерения | |||||
|---|---|---|---|---|---|---|---|
| Исполнение | .HV* (стандартное) | .ULT** | .UHV*** | .ULT.UHV**** | |||
|
Размеры платформы
|
35 × 35 × 30 | мм | |||||
|
Масса
|
118 | г | |||||
| Диаметр отверстия | 10 | мм | |||||
|
Условия окружающей среды
|
|||||||
|
Температурный диапазон
|
1,4 - 400 | К | |||||
|
Совместимость с вакуумом
|
1,00E-07 | мбар | |||||
|
Максимальная магнитная индукция
|
35 | Тл | |||||
|
Опция 1 - 30 мК
|
да | да | |||||
|
Опция 2 - 2 Е-11 мбар
|
да | да | |||||
|
Материалы
|
|||||||
|
Корпус
|
Ti | BeCu | Ti | BeCu | |||
|
Провода
|
Витые спаренные провода из люминофорной бронзы, 20 см | ||||||
|
Материал пинов
|
Стеклонаполненный полимер, BeCu |
Peek, BeCu | |||||
|
Количество пинов
|
Привод - 3, датчик - 3 | шт. | |||||
|
Движение без обратной связи -
одноступенчатый режим и режим точной настройки |
|||||||
|
Разрешение точной настройки при Т=2 К
|
суб - нм | ||||||
|
Минимальный размер шага при Т=300 К
|
~ 10 | нм | |||||
|
Движение с обратной связью
|
|||||||
|
Диапазон перемещения
|
8 | мм | |||||
|
Максимальная скорость при Т=300 К
|
~ 2 | мм/с | |||||
|
Максимальная нагрузка
|
500 | г | |||||
|
Динамическая сила
|
5 | Н | |||||
|
Датчик положения с обратной связью
|
|||||||
|
Тип энкодера
|
резистивный | ||||||
|
Диапазон энкодера
|
8 | мм | |||||
|
Разрешение энкодера
|
~150 | нм | |||||
|
Повторяемость
|
1 - 2 | мкм | |||||
|
*.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 1 E-7 мбар. **.ULT- низкотемпературное исполнение: температура окружающей среды до 30 мК, вакуум до 1 E-7 мбар. ***.UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2 E-11 мбар. ****.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды до 30 мК, вакуум до 2 E-11 мбар. |
|||||||
- Нанотехнологии и микросистемная техника.
- Производство интегральных схем и полупроводниковых устройств.
- Создание наноструктур.
- Научные исследования.
- Измерение высоких энергий.
- Микроскопия сверхвысокого разрешения.
- Электронная и сканирующая зондовая микроскопия.
- Дифрактометрия.
- Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).
Linear35-z - подъемная пьезоплатформа 207.13(Kб)
