EM - моторизованные вертикальные трансляторы
- Диапазон перемещения до 50 мм.
- Разрешение 0,5 мкм/шаг.
- Нагрузка до 15 кг.
- Скорость до 13 мм/с.
- Размер столика 90 × 90 мм и 165 × 243 мм.
Моторизованные вертикальные трансляторы LBTEK выпускаются в двух исполнениях: высокоточная модель для лёгких нагрузок с диапазоном перемещения 20 мм EM-LS90-20CZ и модель для больших нагрузок с ходом 50 мм и тормозом EM-HL1623-50CZ. Оба транслятора линейные, оснащены пятифазным шаговым двигателем и обеспечивают точную и стабильную регулировку высоты по всей длине хода.
Двигатель EM-LS90-20CZ имеет на заднем торце ручку, позволяющую регулировать высоту вручную при отключённом питании контроллера.EM-HL1623-50CZ оснащён тормозом: при отключении питания он автоматически блокирует двигатель и не даёт столику опуститься. На столике предусмотрены резьбовые отверстия M6 для установки оптомеханических компонентов, в основании — отверстия с цековкой, через которые транслятор крепится винтами M6 к макетной плите, оптическому столу или другому позиционеру. Для управления используются контроллеры серии EM-CS5.
Особенности:
- Размер столика 90 × 90 мм и 165 × 243 мм.
- Диапазон перемещения 20 и 50 мм.
- Разрешение 0,5 мкм/шаг.
- Монтажные отверстия M6.
- Привод с шарико-винтовой парой и пятифазным шаговым двигателем.
Общие характеристики
| Параметр | Значение | Единицы измерения |
|---|---|---|
|
Материал
|
Алюминиевый сплав 6061-T6 | – |
|
Обработка поверхности
|
Черное анодирование | – |
|
Разрешение
|
0,5 | мкм/микрошаг |
|
Резьбовые отверстия на столике
|
M6 с шагом 25 мм | – |
|
Крепление основания
|
Отверстия с цековкой под M6 | – |
|
Совместимый контроллер
|
EM-CS5-1, EM-CS5-2, EM-CS5-3 | – |
|
Материал
|
Алюминиевый сплав 6061-T6 | – |
|
Обработка поверхности
|
Черное анодирование | – |
|
Разрешение
|

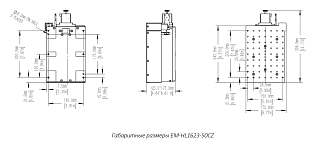

0,5 | мкм/шаг |
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Модель
|
EM-LS90-20CZ | EM-HL1623-50CZ | |
|
Диапазон перемещения
|
20 | 50 | мм |
|
Размер столика
|
90 × 90 | 165 × 243 | мм |
|
Нагрузка по оси Z
|
5 | 15 | кгс |
|
Скорость
|
5 | 13 | мм/с |
|
Точность одностороннего позиционирования
|
10 | 100 | мкм |
|
Повторяемость позиционирования
|
±0,5 | – | мкм |
|
Односторонняя повторяемость
|
– | 20 | мкм |
|
Прямолинейность перемещения
|
5 | 100 | мкм |
|
Параллельность перемещения
|
30 | 150 | мкм |
|
Люфт
|
1 | – | мкм |
|
Привод
|
Шарико-винтовая пара | Шлифованная шарико-винтовая пара | – |
|
Направляющие
|
Перекрестные роликовые | – | – |
|
Тип двигателя
|
Пятифазный шаговый | Пятифазный шаговый с тормозом | – |
|
Ручная регулировка
|
Есть (ручка на двигателе) | Нет | – |
|
Крепеж в комплекте
|
4 винта M6 под шестигранник | – | – |
- Точная регулировка высоты оптомеханических компонентов.
- Подъем тяжелых грузов с сохранением положения при отключении питания.
