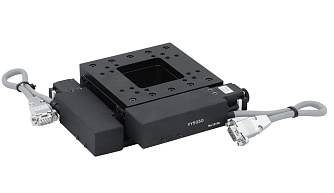

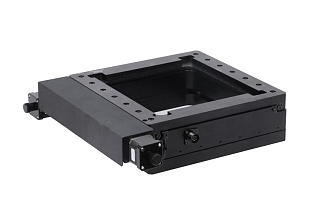

XY - моторизированные двухосевые позиционеры
- Диапазон перемещения по осям XY до 120 мм.
- Разрешение 5 - 20 мкм.
- Нагрузка до 20 кг.
- Скорость до 40 мм/с.
- Размер столика от 125 × 125 мм до 280 × 280 мм.
Серия XY - это серия двухосевых моторизированных платформ, подходящих для задач высокой точности и высокой частоты сканирования на промышленных производственных линиях. Серия XY использует направляющую с поперечными роликами, шарико-винтовую пару и интегральную конструкцию, которая может эффективно улучшить ортогональность и точность перемещения. В центре предусмотрено отверстие, которое также может быть оснащено крышкой из стекла или алюминиевого сплава для выполнения сканирования с пропусканием и отражением или позиционирования.
Особенности:
- Для обеспечения высокой точности и повторяемости позиционирования используются шарико-винтовая пара.
- Более высокая точность перемещения обеспечивается за счет использования направляющих с поперечными роликами.
- Устройство имеет прямоугольное отверстие для пропускания света и дополнительную крышку из стекла или алюминиевого сплава.
- Платформа оснащена стандартным двухфазным шаговым двигателем, который можно заменить на пятифазный шаговый двигатель или серводвигатель.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
|
Модель
|
XY5050 | XY120120 | |
|
Механические характеристики
|
|||
|
Диапазон перемещения по осям XY
|
50 | 120 | мм |
|
Размер столика
|
125×125 | 280×280 | мм |
|
Размер центрального отверстия
|
60×64 | 188×188 | мм |
|
Размер отверстия в крайних положениях
|
35×47 | 128×128 | мм |
|
Механизм
|
шарико-винтовая пара Ø6 х 1 | шарико-винтовая пара Ø16 х 4 | |
|
Направляющие
|
с поперечными роликами | ||
|
Материал
|
черный анодированный алюминиевый сплав | ||
|
Муфта вала (внешний диаметр -
диаметр апертуры 1 - диаметр апертуры 2) |
13-3-5 | 20-5-10 | мм |
|
Масса
|
2,2 | 7 | кг |
|
Характеристики точности
|
|||
|
Разрешение (шаг/полшага)
|
5 / 2,5 | 20 / 10 | мкм |
|
Разрешение (20 делений)
|
0,25 | 1 | мкм |
|
Максимальная скорость
|
10 | 40 | мм/с |
|
Точность репозиционирования
|
≤±1,5 | ≤±3 | мкм |
|
Люфт
|
≤3 | ≤5 | мкм |
|
Статичный параллелизм
|
≤0,1 | мм | |
|
Прямолинейность движения
|
≤10 | мкм/100 мм | |
|
Параллелизм движения
|
≤25 | мкм | |
|
Ошибка ортогональности
|
≤15 | ≤60 | мкм |
|
Электрические параметры
|
|||
|
Модель двигателя
|
Shinano, STP-28D1003-08 | Shinano，SST43D2126 | |
|
Рабочий ток
|
1,3 | 1,7 | А |
|
Крутящий момент
|
0,0785 | 0,456 | Н*м |
|
Модель двигателя
|
Moons, SR2 | ||
|
Тип интерфейса
|
DB9 (pin) | DB9 (pin) | |
| Тип кабеля | Высокогибкий кабель (Helukabel, Germany) | ||
|
Длина кабеля
|
0,2 | м | |
|
Датчики ограничения положения
|
2 × GP1S09xHCPI (Sharp, Япония) | 2 × PM-L25 (SUNX, Япония) | |
|
Датчики исходной точки
|
1 × GP1S09xHCPI (Sharp, Япония) | - | |
|
Питание
|
DC 5 - 24 ± 10% | В | |
|
Управляющий выход |
Выход NPN с открытым контроллером DC 5 – 24 В 8 мА или менее, остаточное напряжение 0,3 В или менее (при токе нагрузки 2 мА) |
Выход с открытым коллектором NPN； 5 – 24 В постоянного тока, 50 мА или меньше |
|
|
Состояние выходных портов |
Порт включен, когда датчик заблокирован | ||
|
Нагрузка
|
|||
|
Горизонтальное направление
|
4 | 20 | кг |
|
*Максимальная скорость измеряется в режиме нулевой нагрузки при частоте вращения двигателя 600 об/мин. |
|||
- Научные исследования.
- Оптическая связь.
- Лазерные системы.
- Биомедицинские исследования.
- Сканирование поверхностей.
- Высокоточная фотоника.
- Высокоточное позиционирование в производственных сферах.
Артикул: XY XXX XXX(-NH)(-ST528)
| Код серии | Диапазон перемещения по оси X |
Диапазон перемещения по оси Y |
Центральное сквозное отверстие и крышки: |
Тип двигателя |
|---|---|---|---|---|
|
XY |
050: 50 мм 120: 120 мм |
050: 50 мм 120: 120 мм |
Не указывается (по умолчанию): центральное отверстие, без какой-либо крышки |
Не указывается (по умолчанию): стандартный двухфазный шаговый двигатель
Примечание: в некоторых устройствах серводвигатели использовать нельзя
|
