SPL-FEC-1060-1625 - одночастотные FECL лазеры, 1060-1625 нм
- Длина волны 1060-1625 нм.
- Ширина спектральной линии ≤ 20 кГц.
- Выходная мощность ≥ 10 мВт.
- Диапазон регулировки длины волны ≥ 4 ГГц.
SPL-FEC - серия диодных лазеров с фиксированным внешним резонатором. В отличии от стандартных лазеров с внешним резонатором FECL не имеет подвижных элементов в своей конструкции, что позволяет ему работать в условиях сильного перепада температуры окружающей среды и при наличии вибраций без перескоков моды.

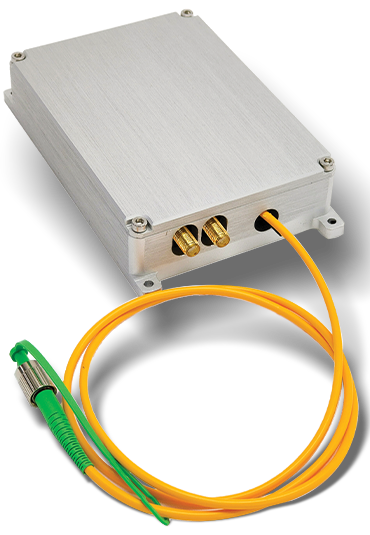

Компания Fex-Laser разработала SPL-FEC-1060-1625 в двух версиях: в компактном корпусе типа "бабочка" без драйвера и корпусе с источником питания и драйвером контроля температуры. Совместно с драйвером с низким уровнем шума и широкой полосой модуляции лазер имеет сверхузкую ширину спектральной линии (≤20 кГц), низкий уровень шума (≤-140 дБн/Гц @10 кГц) и широкую полосу пропускания (≥ 1 МГц).
Лазер с внешним резонатором широко используется в таких областях, как переносные атомные часы и гравиметр, запись оптических решеток, радиолокационные устройства, когерентная оптическая связь, высокоточное оптическое зондирование, квантовая метрология.
Особенности:- Высокая ударопрочность и стабильность при высоких и низких температурах.
- Узкая ширина спектральной линии.
- Отсутствие скачкообразности режима работы.
| Параметр | Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
| Длина волны | 1000-1260 | 1260-1360 | 1360-1525 | 1525-1575 | 1575-1625 | нм |
| Примеры центральных длин волн | 1064, 1178 | 1319 | 1396,89 | 1550,12 / 1560,58 | 1589,95 | нм |
| Ширина спектральной линии(1) | ≤ 20 | ≤ 20 | ≤ 20/10(2) | ≤ 10/5(2) | ≤ 10/5(2) | кГц |
| Перестройка длины волны температурой | ≥ 4 | ≥ 7 | ≥ 4/7(3) | ≥ 10/7(3) | ≥ 10/7(3) | ГГц |
| Выходная мощность | ≥ 10 | мВт | ||||
| Диапазон перестройки частоты током | ≥ 500 | МГц | ||||
| Полоса перестройки частоты током | ≥ 1 | МГц | ||||
| RIN(10 Гц-10 МГц) | ≤ 0,03 | % | ||||
| PER | ≥ 20 | дБ | ||||
| Стабильность мощности RMS | ≤ 1 @3ч | % | ||||
| Качество пучка |
M2 ≤ 1,1 |
- | ||||
| Уровень шума | ≤ -140 | дБн/Гц | ||||
| Тип оптического вывода излучения | Одномодовый выход через поляризационно-сохраняющее оптоволокно, коннектор FC/APC | - | ||||
| Тип корпуса | "Бабочка" без драйвера / С источником питания, драйвером контроля температуры | - | ||||
| Размеры | 117х83х25 | мм | ||||
| Рабочая температура | 0-60 | ℃ | ||||
| Источник питания | DC 5В@1A | В | ||||
| Энергопотребление | ≤ 3 | Вт | ||||
- Измерение задержки в оптическом волокне гетеродинным методом.
- Возможность уменьшения ширины спектральной линии.
- Возможность изменения диапазона перестройки длины волны.
- Лазерное охлаждение атомов.
- Высокоточные измерения.
- Объединение спектров пучков.
- Когерентная связь.
