ZATS-DWDM/AWG - автоматические системы тестирования
- Поддержка длины волны в диапазонах C, E + S, C + L, L + U.
- Число каналов 2 / 48.
- Погрешность вносимых потерь < ±0,05 дБ при сварке волокна, < ±0,1 дБ при подключении через коннектор.
- Глубина тестирования изоляции > 60 дБ.
- Глубина тестирования обратных потерь > 55 дБ.
- Погрешность равномерности полосы пропускания < 0,05 дБ.

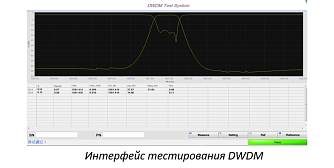

Серия автоматических тестовых систем ZATS-DWDM/AWG разработана специально для проведения высокоточных измерений оптических приборов. Позволяет производить тестирование и анализ следующих характеристик DWDM устройств или модулей DWDM/AWG: обратные потери, центральная длина волны и её отклонение, полоса пропускания (на уровнях 0,5 дБ и 3 дБ), пиковая длина волны, поляризационно зависимые потери (PDL), изоляция между соседними и несоседними каналами, пульсации спектра.
Интеграция этих тестовых систем позволяет повысить эффективность измерений и качество тестирования, снизить трудозатраты и вероятность ошибок. К заказу доступен широкий спектр конфигураций — выбор типа устройства, числа каналов (2 или 48), типа тестового источника (TLS - настраиваемый источник света или TLS/TOS - настраиваемый источник света с дополнительным источником для PDL и RL измерений), типа поляризационного тестирования, вида ПО.
- Широкий спектр измеряемых параметров.
- Поддержка низкотемпературного и высокотемпературного тестирования.
- Автоматическое сохранение данных и формирование отчётов.
- Поддержка пользовательских шаблонов форматов отчётов.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Рабочая длина волны | согласно TLS (C, E + S, C + L, L + U) | нм | ||
| Число каналов | 2, 48 | нм | ||
| Индексы измеряемых параметров | IL, Ripple, CWL, CWL_ERR, Adj, Nadj, BW, RL, DIR, Cross-Talk | - | ||
| Погрешность вносимых потерь |
< ±0,05 при сварке волокна, < ±0,1 при подключении через коннектор |
дБ | ||
| Глубина тестирования изоляции | > 60 | дБ | ||
| Погрешность центральной длины волны |
< ±10 |
pm | ||
| Глубина тестирования обратных потерь |
> 55 |
дБ | ||
| Погрешность полосы пропускания |
< 0,05 |
дБ | ||
| Скорость измерения спектра | до 10 | кГц/с | ||
| Тип коннектора |
FC/APC по умолчанию, другие по запросу |
- | ||
| Рабочее напряжение, постоянный ток |
мин.: 100 тип.: 220 макс.: 240 |
В | ||
| Рабочий диапазон температур |
+15 ~ +35 |
℃ |
||
| Рабочий диапазон относительной влажности |
0 ~ 75 |
% | ||
| Диапазон температур хранения |
-15 ~ +40 |
℃ |
||
| Диапазон относительной влажности при хранении |
0 ~ 85 |
% | ||
- Тестирование оптических устройств DWDM.
- Тестирование модулей DWDM.
- Тестирование AWG.
- Тестирование фильтров с плоской топ-характеристикой (GFF).
- Тестирование изоляторов.
Артикул: ZATS-X1-Y-2-P3-Z
| X: тип | 1: число каналов | Y: тип тестового источника | 2: число тестируемых образцов | P3: тип тестирования PDL | Z: программа тестирования |
|---|---|---|---|---|---|
|
DWDM AWG GFF ISOLATOR |
2: 2 канала 48: 48 каналов |
TLS: настраиваемый источник TLS/TOS: настраиваемый источник и дополнительный |
2: 2 8: 2 12: 2 |
P0: без PDL P1: точечный PDL-тест P4: четырехрежимное PDL сканирование |
N: сканирование R: сканирование + измерение обратных потерь D: сканирование + измерение обратных потерь + прямое подавление |
| Модель | Описание | |
|---|---|---|
| ZATS-X1-Y-2-P3-Z | Автоматическая система тестирования. Укажите параметры. |
