CA-CEL-7xx-A1 - Cateye лазеры
- Центральная длина волны: 780 нм.
- Диапазон перестройки длины волны: 776 - 782 нм.
- Ширина спектральной линии: <500 кГц.

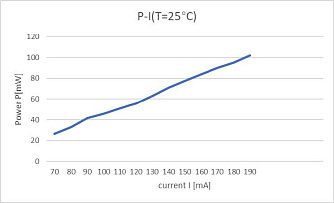

- Выходная мощность: 20 - 70 мВт.
Cateye лазеры серии CA-CEL являются усовершенствованной версией полупроводниковых лазеров с внешним резонатором. Особая конструкция отражателя и сверхузкополосный фильтр используются в качестве замены традиционной концентрирующей дифракционной решётки. Лазеры CA-CEL обладают надежностью и стабильностью, а при использовании контроллера ширина полосы пропускания может быть менее 100 кГц.
Схема диодного лазера с внешним резонатором (ECDL) представлена на рисунке ниже. Частота излучения определяется внешним резонатором, образованным задней поверхностью лазерного диода и выходным зеркалом (OC). Выбор продольной мода резонатора осуществляется с помощью сверхузкополосного фильтра. Отражатель типа «кошачий глаз» (Cateye) состоит из выходного зеркала и внутрирезонаторной линзы. Излучение от лазерного диода коллимируется линзой с высокой числовой апертурой (NA) и попадает на фильтр, длина волны пропускания которого зависит от угла поворота. Пропускаемый свет отражается обратно комбинацией линзы и выходного зеркала, эффективно возвращая его в область лазерного диода. Линза L1 фокусирует свет на выходном зеркале OC, а линза L2 корректирует и выравнивает лазерный пучок.
Особенности:
- Конструкция отражателя «кошачий глаз» (Cateye).
- Компактный дизайн, узкая полоса пропускания и широкий диапазон перестройки.
- Встроенная защита лазерного диода.
- Быстрая обратная связь по напряжению.
- Совместим с модулями и контроллерами стабилизации частоты.
- Быстрая настройка частоты и автоматическая блокировка с помощью программного обеспечения.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
|
Центральная длина волны |
780 | нм | ||
| Диапазон перестройки длины волны | 776 - 782 | нм | ||
| Выходная мощность | >50 (зависит от лазерного чипа) | мВт | ||
|
Диапазон перестройки без скачков мод |
≥2 (зависит от лазерного чипа) |
ГГц | ||
|
Ширина спектральной линии @50 мс |
<500 (<100 с контроллером) |
кГц |
||
|
Встроенный изолятор |
≥28 |
дБ | ||
|
Стабильность мощности |
≤0,1 @10 минут ≤1,0 @10 часов (вывод в свободное пространство, изменение температуры окружающей среды менее 2℃) |
% |
||
| Температурный контроль |
TEC |
±10 В, 1 A, Q=10 Вт |
|
|
|
Датчик температуры |
NTC 10кОм | |||
|
Электронный интерфейс управления |
LEMO |
|||
|
Лазерный контроллер |
Контроллер температуры |
Диапазон регулировки температуры: от 15 до 30 ℃ Стабильность: ≤1мК @10 ч |
||
| Источник тока |
Диапазон регулировки тока: от 0 до 250 мА Шум пульсации: ≤1 мкА |
|
||
| Размеры |
Лазерная головка |
168x75x60 | мм | |
|

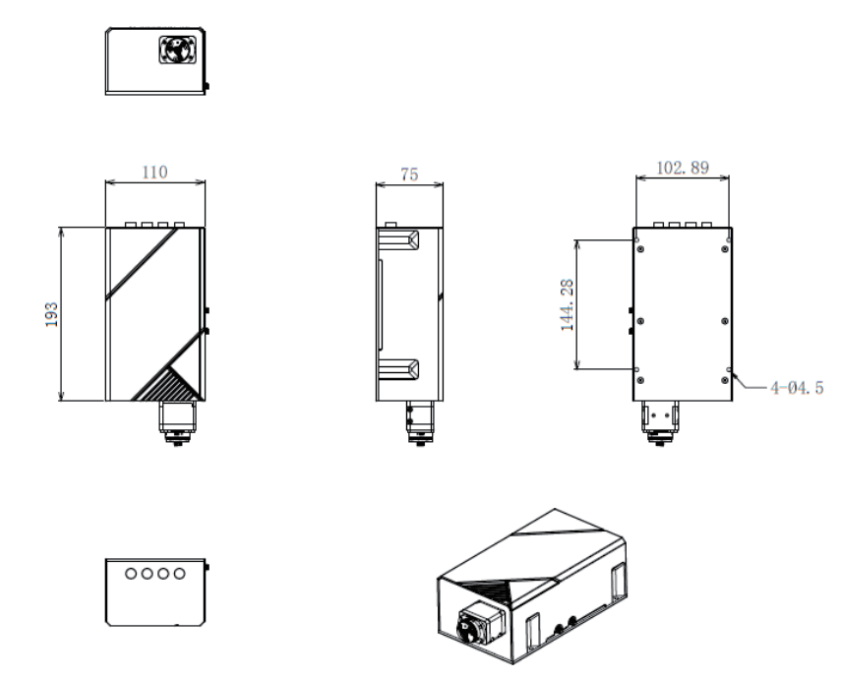

Лазерная головка с модулем стабилизации частоты |
193x110x75 |
|||
|
Лазерный контроллер |
190x120x80 |
|||
|
Размеры упаковки |
400x300x150 |
мм | ||
|
Энергопотребление контроллера лазера |
10 | Вт | ||
| Управление |
Лазер должен использоваться с контроллером, а настройка и управление параметрами осуществляется с помощью ПО
Спектр насыщения и спектр передачи сигнала модуляции отображаются в виде графиков Доступна автоматическая блокировка частоты и блокировка частоты одной кнопкой |
|||
- Лазерное охлаждение и захват.
- Квантовая оптика.
- Охлаждение атомов на основе эффекта электромагнитно-индуцированной прозрачности.
- Стандарты времени и частоты.
- Лазерная спектроскопия.
