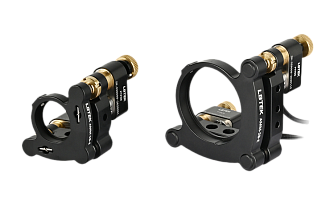

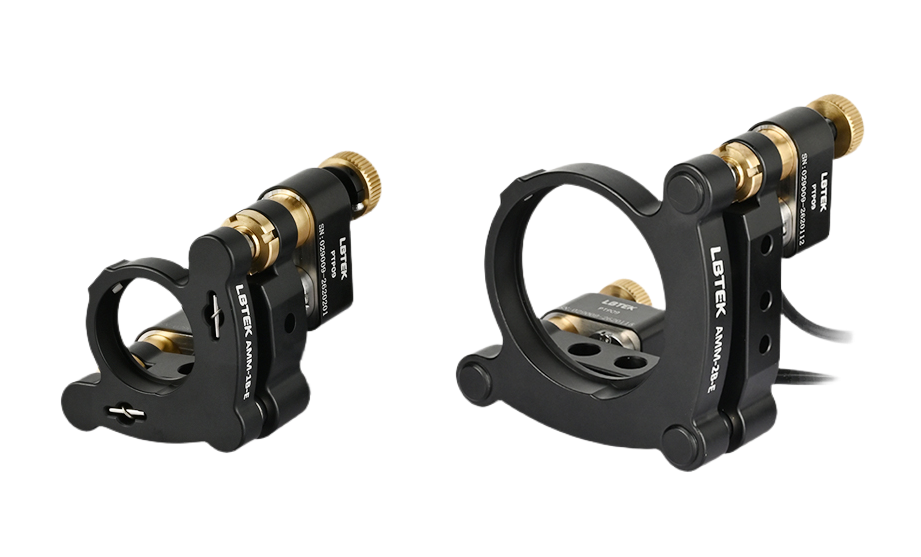

AMM-E - пьезоэлектрические держатели оптики
AMM-E - серия пьезоэлектрических держателей оптики с функцией сохранения позиции при отключении питания.
- Диапазон регулировки угла: ±4° (1") / ±3° (2").
- Размер шага 10-30 нм.
- Материал: алюминиевый сплав, чёрное анодирование.
- Самоблокировка в состоянии покоя.
Производитель: LBTEK
AMM-E - серия пьезоэлектрических держателей оптики с двумя пьезоприводами для прецизионной регулировки угла наклона и поворота. Угловое разрешение составляет 0,5 мкрад ±20% для 1-дюймовой оптики и 0,3 мкрад ±20% для 2-дюймовой. Диапазон регулировки угла: ±4° для модели AMM-1B-E и ±3° для модели AMM-2B-E.
Приводы оснащены ручками для ручной настройки. Держатели выполнены из алюминиевого сплава с чёрным анодированием. Держатели имеют монтажные отверстия M4 для установки на стойки и другие оптические компоненты. Приводы обладают функцией самоблокировки при отключении питания, что идеально подходит для задач, требующих длительной стабильности положения.
| Параметр |
Значение |
Ед. измерения | |||||||
|---|---|---|---|---|---|---|---|---|---|

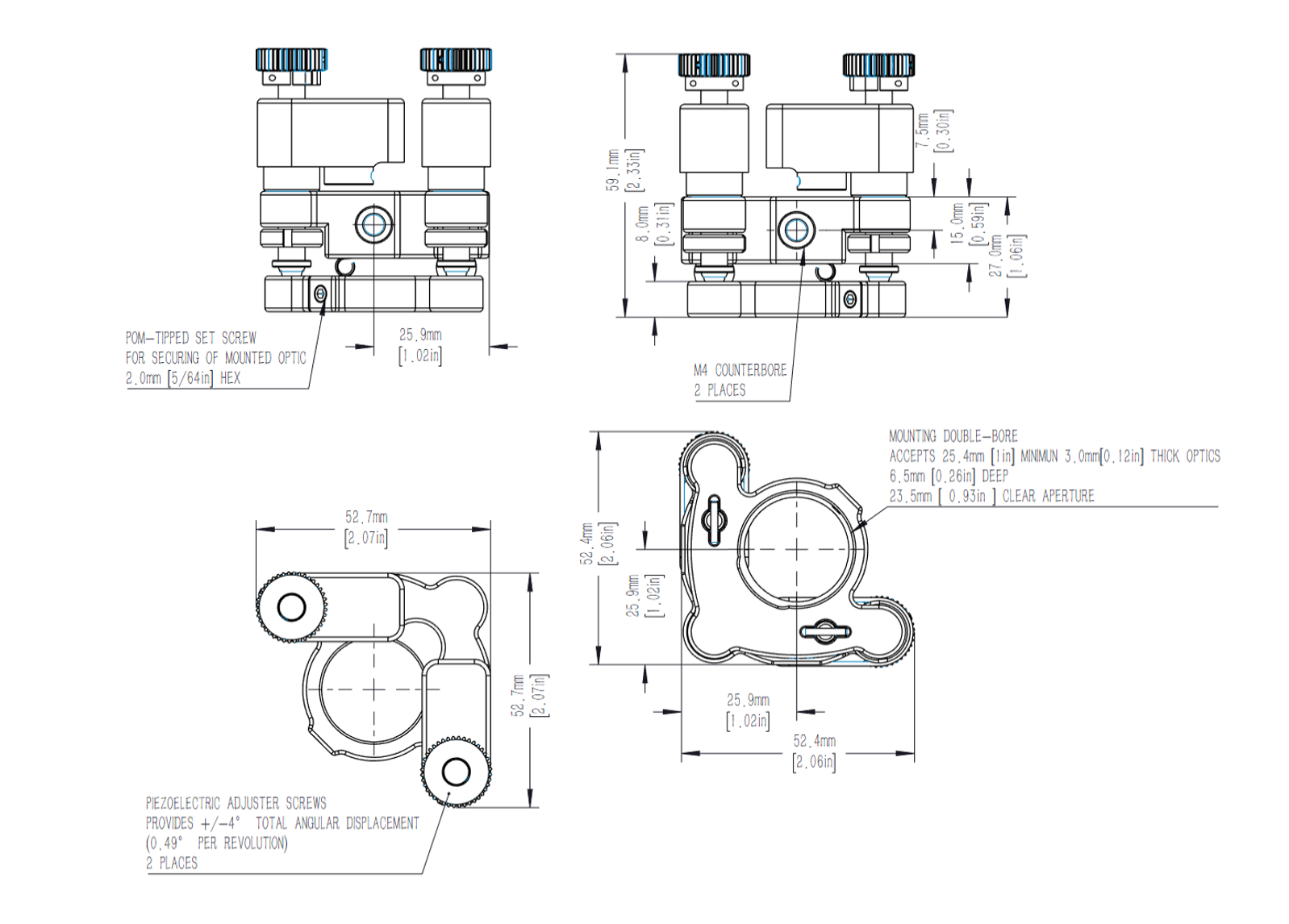

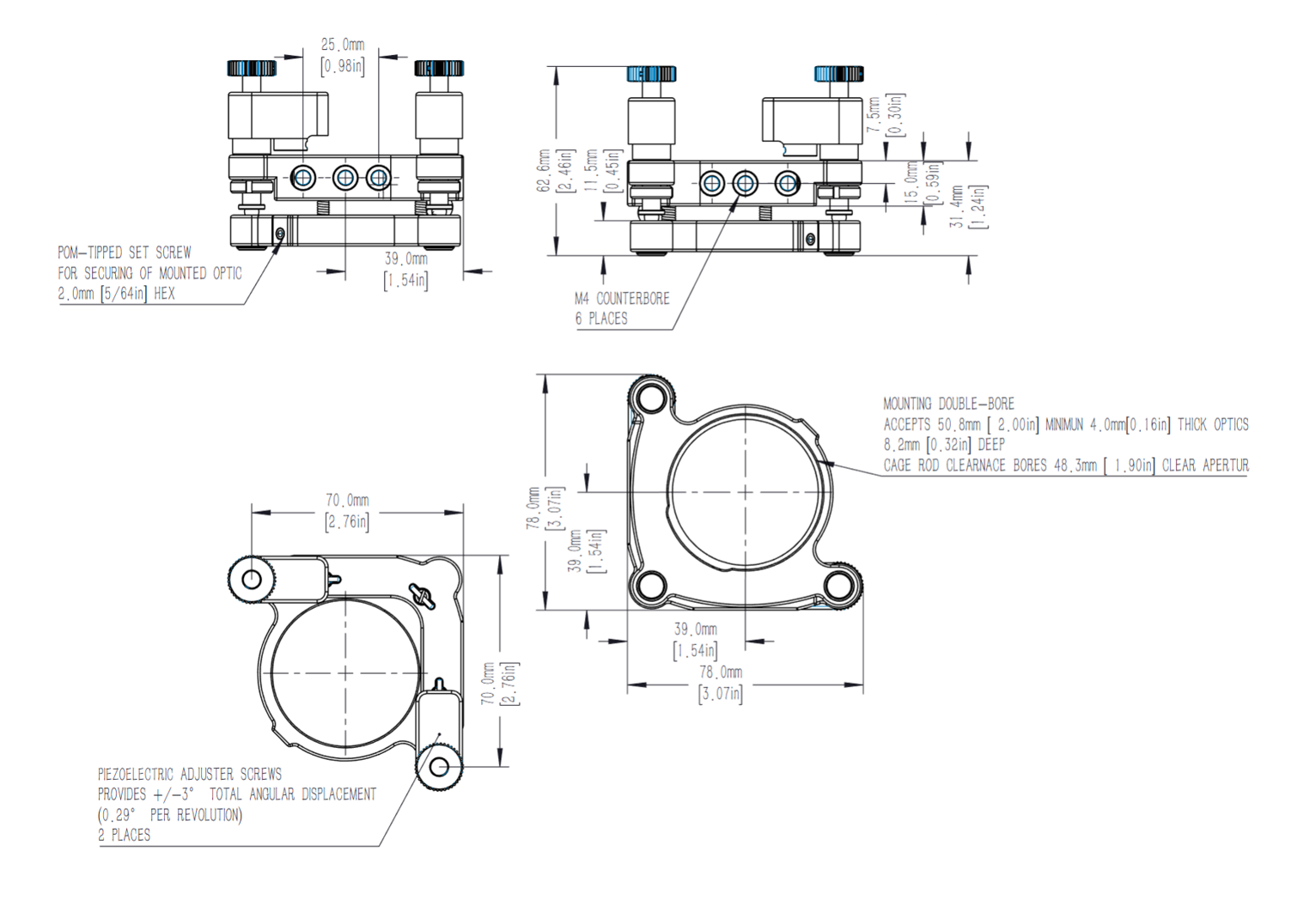

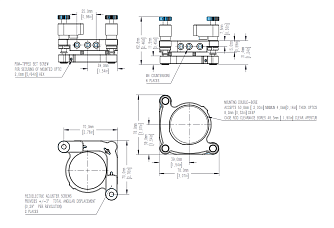

| Модель | AMM-1B-E | AMM-2B-E | |||||||
| Диаетр оптики | Ø25,4 | Ø50,8 | мм | ||||||
| Материал | Алюминиевый сплав (6061-T6) | ||||||||
| Угловое разрешение | 0,5 ±20% | 0,3 ±20% | мкрад | ||||||
| Диапазон регулировки угла (поворот/наклон) | ±4 | ±3 | ° | ||||||
| Размер шага (линейный) |
10 - 30 |
нм | |||||||
| Количество пьезорегуляторов |
2 |
шт | |||||||
| Точность ручной регулировки | 0,49 | 0,29 | °/об | ||||||
| Способ фиксации оптики | M4 прижимной винт | ||||||||
| Мин. толщина оптики | 3 | 4 | мм | ||||||
| Крепёжные отверстия | M4, 2 шт. | M4, 6 шт. | |||||||
- Лазерная оптика.
- Интерферометрия.
- Прецизионная юстировка резонаторов.
- Квантовые и спектроскопические установки.
- Системы стабилизации луча.
AMM-E - пьезоэлектрические держатели оптики 391.83(Kб)
