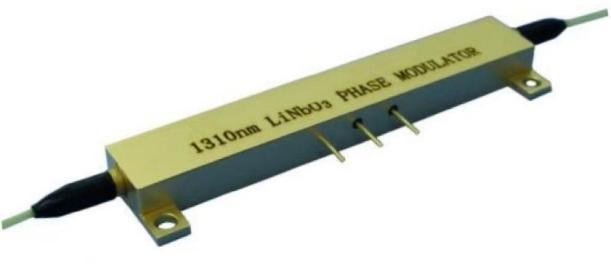

CAS-P-PM-13-300M - 1310 нм 300 MГц двулучепреломляющий фазовый модулятор
Двулучепреломляющие фазовые электрооптические модуляторы на основе ниобата лития серии CAS-P-PM-13-300M.
- Рабочий диапазон длин волн 1285-1335 нм.
- Полоса модуляции до 300 МГц.
- Вносимые потери 4 дБ.
- Полуволновое напряжение 4 В.
Производитель: CAS COLD ATOM

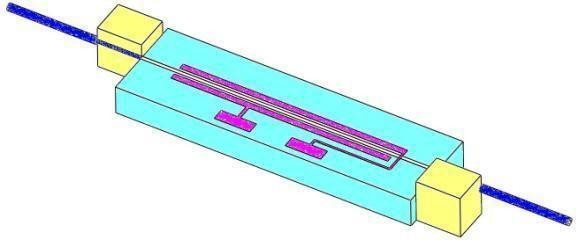

В двулучепреломляющем низкочастотном фазовом модуляторе на основе ниобата лития серии CAS-P-PM-13-300M используется титановый диффузионный волновод для создания прямого/углового соединения входного/выходного оптического волокна с волноводом для достижения фазовой модуляции оптического сигнала с помощью электрооптического эффекта.
Особенности:
Особенности:
- Низкий уровень вносимых потерь.
- Низкое полуволновое напряжение.
- Технология диффузии титана.
- Компактный и легкий.
- Долгий срок службы.
Основные технические характеристики (23℃)
| Параметр | Значение | Единица измерения |
|---|---|---|
|
Оптические параметры
|
||
|
Длина волны
|
1310±25
|
нм |
|
Вносимые потери
|
≤ 4.0
|
дБ |
| Поляризационные потери |
≤ 1.0
|
дБ |
|
Входная мощность
|
50 | мВт |
|
Потери на отражение
|
≤ -55 | дБ |
|
Модуляция излучения
|
≤ 0.3% |
|
|
Электрические параметры
|
||
|
Полуволновое напряжение @50кГц
|
≤ 4.0 | В |
|
Рабочая частота
|
DC-300
|
МГц |
| Диапазон напряжения модуляции | ±20 |
В
|
|
Интерфейсы
|
||
|
Оптические разъемы
|
FC/APC или FC/PC |
|
|
Разъём смещения
|
3-pin |
|
|
Тип пигтейла
|
PM или SM |
|
|
Рабочая среда
|
||
|
Рабочая температура
|
0 - 70 | ℃ |
|
Температура хранения
|
-55 - 85 | ℃ |
- ВОЛС.
- Квантовые коммуникации.
- Оптические датчики/сенсоры.
