CAS-P-UV-15-10 - 1550 нм 10 ГГц фазовый модулятор с низким уровнем полуволнового напряжения
Фазовые электрооптические модуляторы с низким полуволновым напряжением на основе ниобата лития серии CAS-P-UV-15-10.
- Рабочий диапазон длин волн 1525-1575 нм.
- Полоса модуляции до 10 ГГц.
- Вносимые потери 3 дБ.
- Полуволновое напряжение 2,5 В.
Производитель: CAS COLD ATOM

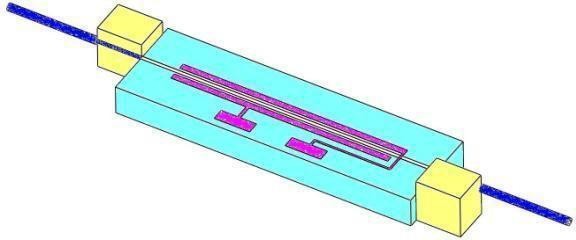

В электрооптическом фазовом модуляторе на основе ниобата лития с низким полуволновым напряжением серии CAS-P-UV-15-10 используется протонно-ионный волновод для создания прямого/углового соединения входного/выходного оптического волокна с волноводом для достижения фазовой модуляции оптического сигнала с помощью электрооптического эффекта.
Особенности:
- Ультранизкое напряжение возбуждения.
- Низкий уровень вносимых потерь.
- Технология протонно-ионного обмена.
- Долгий срок службы.
Основные технические характеристики (23℃)
| Параметр | Значение | Единица измерения |
|---|---|---|
|
Оптические параметры
|
||
|
Длина волны
|
1550±25
|
нм |
|
Вносимые потери
|
≤ 3.0
|
дБ |
|
Входная мощность
|
200 | мВт |
|
Потери на отражение
|
≤ -55 | дБ |
|
Модуляция излучения
|
≤ 0.3% |
|
|
Электрические параметры
|
||
|
Полуволновое напряжение @1кГц
|
≤ 2.5 | В |
| Полоса частот | 0.01-40 | ГГц |
| Макс. входная мощность | 33 | В |
|
Рабочая частота
|
0.01-10
|
ГГц |
| Полоса пропускания (-3дБн) | 10 | ГГц |
| Макс. входная радиочастотная мощность |
33
|
дБм |
|
Интерфейсы
|
||
|
Оптические разъемы
|
FC/APC или FC/PC |
|
|
Радиочастотный разъем
|
SMA или K (2,92 мм)
|
|
|
Тип пигтейла
|
PM или SM |
|
|
Рабочая среда
|
||
|
Рабочая температура
|
-45 - 70 | ℃ |
|
Температура хранения
|
-55 - 85 | ℃ |
- ВОЛС.
- Квантовые коммуникации.
- Оптические датчики/сенсоры.
