PSt-VS20 - многослойные пьезокерамические актуаторы
- Номинальный ход: 19 мкм - 190 мкм.
- Номинальное толкающее/тяговое усилие: 4700Н/700 Н.

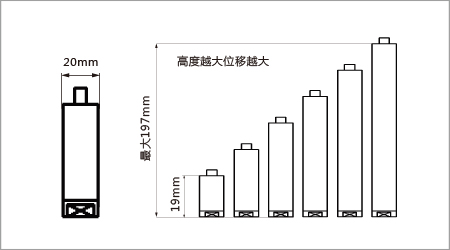

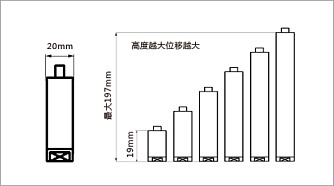

- Высота: 35 - 197 мм.
Пьезокерамические актуаторы - компоненты, состоящие из пьезокристалла кремния, установленные во внешние механические конструкции и обеспечивающие перемещение. У данных моделей у пьезокерамических исполнительных механизмов имеется преднатяг, поэтому они могут выдерживать определенное растяжение.

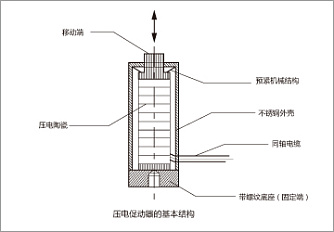

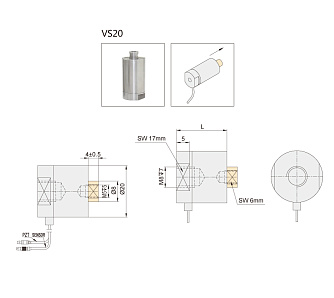

Серия низковольтных цилиндрических пьезокерамических актуаторов VS20 имеет диапазон рабочего напряжения от 0 до 150 В, корпус цилиндрической формы, пьезокерамическое покрытие, привод и разъем выходного сигнала находятся в верхней части механизма, а в нижней части имеется фиксированное резьбовое отверстие для установки.
| Параметр | Значение | Ед.измерения | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | PSt150/14/7 | PSt150/14/20 | PSt150/14/40 | PSt150/14/60 | PSt150/14/80 | PSt150/14/100 | PSt150/14/120 |
PSt150/14/140 |
PSt150/14/160 | PSt150/14/180 | PSt150/14/200 | |||||
| Номинальный ход ± 10% | 9 | 19 | 38 | 57 | 76 | 95 | 114 | 133 | 152 | 171 | 190 |
мкм |
||||
| Жесткость ± 20% | 350 | 250 | 120 | 70 | 50 | 40 | 35 | 30 | 25 | 22 | 20 |
Н/мкм |
||||
| Номинальное толкающее/тяговое усилие |
4700/700 |
Н |
||||||||||||||
| Ёмкость ± 20% | 3,6 | 7 | 14 | 22 | 30 | 39 | 47 | 55 | 63 | 71 | 80 |
мкФ |
||||
| Резонансная частота ± 20% | 40 | 30 | 20 | 14 | 12 | 10 | 8 | 7 | 6 | 5 | 4 |
кГц |
||||
| Масса ± 5% | - | 99,7 | 152,8 | - | - | - | - | - | - | - | - |
кг |
||||
| Длина ± 0,3 | 26 | 35 | 53 | 71 | 89 | 107 | 125 | 143 | 161 | 179 | 197 |
мм |
||||
- ПЦР тестирование.
- Каркасные системы.
- Низкотемпературный. вакуум.
- Прецизионное оборудование.
- 3D инспекция оптики.
- Вибрационные столы.
VS-20 пьезокерамические актуаторы 346.26(Kб)
