RD2011-А - радиационно-стойкое многомодовое волокно

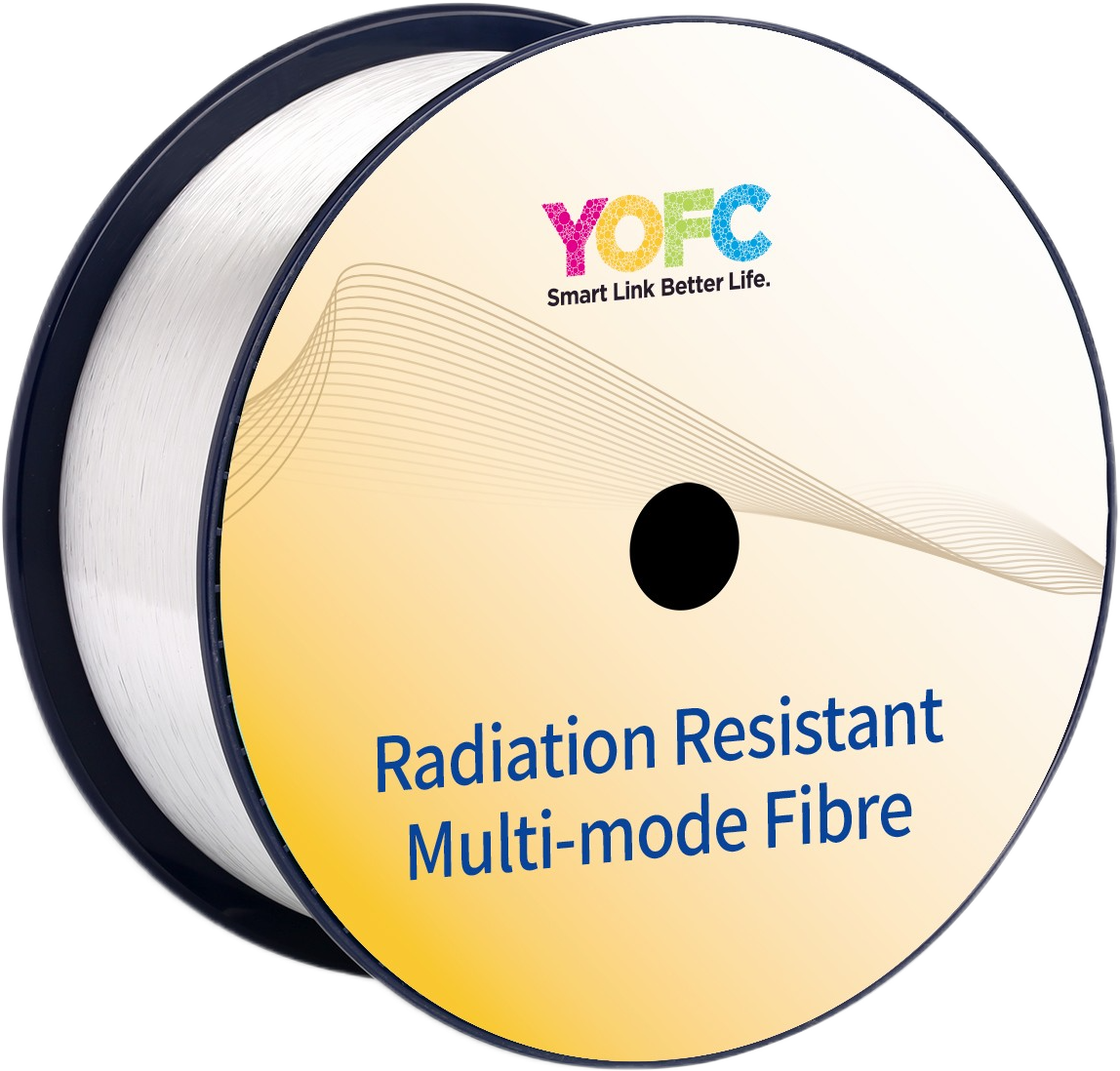

RD2011-A - радиационно-стойкое многомодовое волокно.
- Затухание (850 нм) 2,5 дБ/км.
- Полоса пропускания 300 МГц · км.
- Числовая апертура 0,200 ± 0,015.
- Индуцированное затухание ≤ 2,5 дБ/100м на длине волны 1300 нм (стандарт TIA/EIA 455-64, 310 кГр).
Производитель: YOFC
Многомодовое оптическое волокно RD2011-A с радиационной устойчивостью разработано специально для работы в условиях радиационного воздействия. Используемая при производстве технология плазменного химического осаждения из газовой фазы обеспечивает точный контроль показателя преломления и повышает геометрические и дисперсионные характеристики.
Оптические и радиационно-стойкие свойства волокна оптимизированы для рабочих длин волн 850 и 1300 нм.
Особенности:
- Высокая радиационная устойчивость.
- Высокая пропускная способность и низкое затухание.
- Простота снятия покрытия и минимальные потери при сварке.
- Подходит для различных конструкций кабелей, включая плотные и свободные буферные трубки.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Оптические свойства | |||
| Затухание |
при 850 нм: 2,5
при 1300 нм: 1,0
|
дБ/км | |
| Полоса пропускания |
при 850 нм: 300
при 1300 нм: 300
|
МГц · км |
|
|
Числовая апертура |
0,200 ± 0,015 |
- | |
| Геометрические свойства | |||
| Диаметр сердцевины |
50,0 ± 2,5 |
мкм | |
| Диаметр оболочки |
125,0 ± 1,5 |
мкм | |
| Диаметр покрытия |
245,0 ± 10,0 |
мкм | |
|
Концентричность сердцевины / оболочки |
≤ 1,5 |
мкм | |
| Некруглость сердцевины |
≤ 6,0 |
% | |
|
Концентричность оболочки / покрытия |
≤ 12,0 |
мкм | |
| Некруглость оболочки |
≤ 1,0 |
% | |
| Длина на катушке | 1,1 - 8,8 | км | |
| Механические свойства | |||
| Тест нагрузки (внеосевая нагрузка) |
≥ 75 |
kpsi | |
| Сила снятия покрытия |
среднее значение: 1,0 - 5,0
пиковое значение: 1,3 - 8,9
|
Н | |
| Nd |
≥ 20 |
- | |
| Материал | |||
| Материал сердцевины |
кварцевое стекло |
- | |
| Материал оболочки |
кварцевое стекло |
- | |
| Материал покрытия |
двухслойный УФ-акрилат |
- | |
| Параметр | Длина волны | Условие | Значение | Ед. измерения |
|---|---|---|---|---|
| Радиационно-стойкие свойства | ||||
|
Индуцированное затухание (по стандарту TIA/EIA 455-64) |
1300 нм | доза облучения 310 кГр, скорость облучения 750 Гр/ч при 25 ℃ |
≤ 2,5 |
дБ/100м |
| Характеристики производительности в окружающей среде | ||||
| Индуцированное затухание при циклических изменениях температуры и влажности | 850, 1300 нм | диапазон температуры от -10℃ до +85℃, относительная влажность 85 - 98% | ≤ 0,2 | дБ/км |
| Индуцированное затухание при изменении температуры |
диапазон температуры от -60℃ до +85℃ |
≤ 0,2 | ||
| Индуцированное затухание при погружении в воду |
23℃, 30 дней |
≤ 0,2 | ||
| Индуцированное затухание при воздействии влажного тепла |
85℃, относительная влажность 85%, 30 дней |
≤ 0,2 | ||
| Индуцированное затухание при воздействии сухого тепла |
85℃, 30 дней |
≤ 0,2 | ||
- Аэрокосмическая промышленность.
- Атомная энергетика.
- Медицинские технологии.
- Нефтегазовая отрасль.
- Научные исследования.
