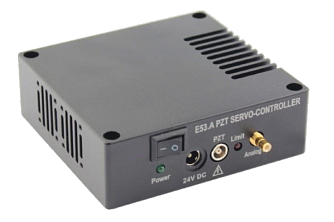

E53.A - PZT драйверы

E53.A - серия миниатюрных одноканальных PZT драйверов.

Выходное напряжение от -20 до 120 В.
Входное аналоговое напряжение от -1,67 до 10 В.
Среднее значение тока 60 мА.

Одноканальные пьезоэлектрические драйверы серии E53.A характеризуются компактным дизайном и небольшим весом, что обеспечивает простую интеграцию. Устройства оснащены системой управления с открытым контуром (без обратной связи). Выходное напряжение может достигать 120 В, а полоса пропускания усилителя составляет 10 кГц.

Особенности:

Одноканальная конфигурация.
Схема управления без обратной связи.
Компактный дизайн и простая интеграция в системы.

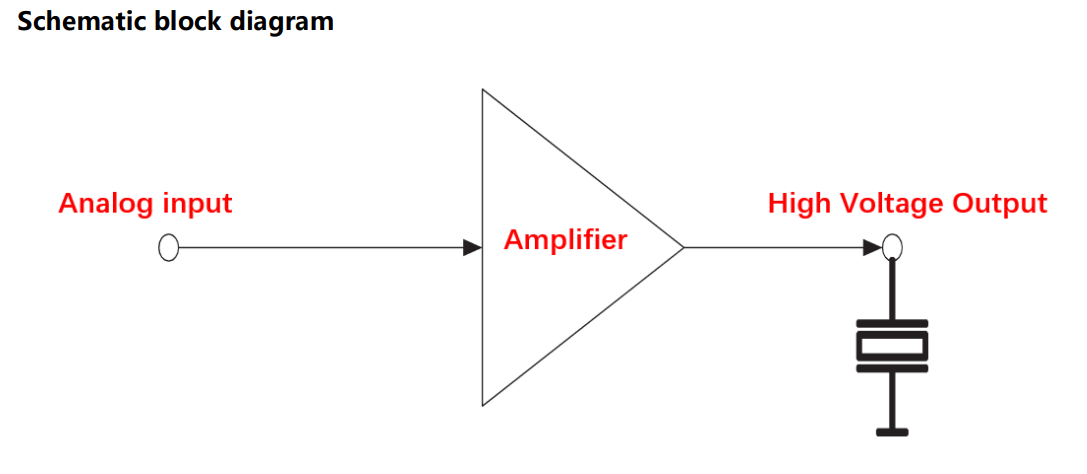

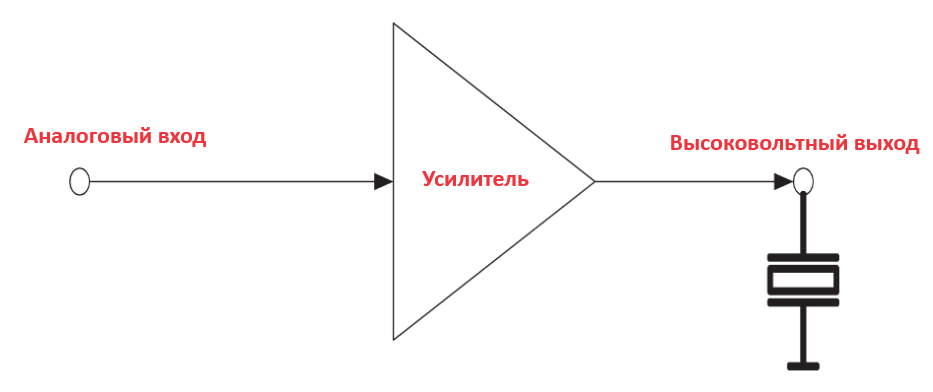

Блок-схема драйвера E53.A.

Параметр	Значение	Ед. измерения
Количество каналов	1	-
Диапазон входного аналогового напряжения	-1,67 - 10	В
Диапазон выходного напряжения	-20 - 120	В
Максимальный ток	1	А
Средний ток	60	мА
Ширина полосы пропускания усилителя	10	кГц
Пульсации напряжения (при нагрузке 2,2 мкФ)	10	мВ_{пик-пик}
PZT коннектор	EPG.0B.306.HLN	-
Входной интерфейс	SMB	-
Диапазон рабочих температур	0 - +50	°C
Выходной ток КЗ	60	мА
Перегрузка по току	Средний выходной ток >60 мА	-
Статическая мощность	1,8	Вт

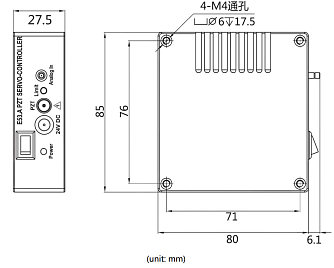

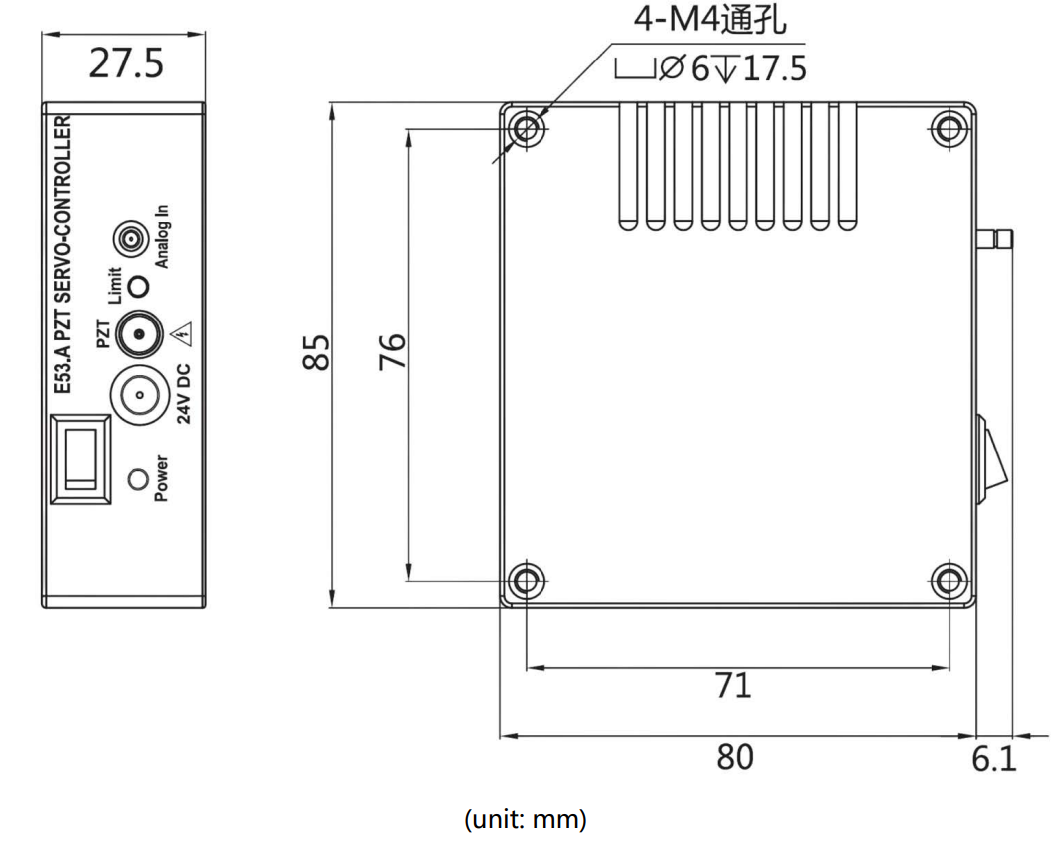

Габариты	85,0×27,5×80,0	мм
Масса	0,24	кг
Источник питания	24 В пост. тока (20 ~ 30 В) 1,5 А пост. тока (36 Вт)	-
