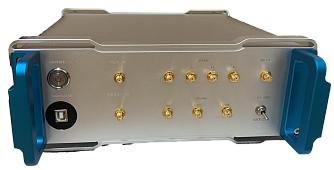

RS-MRFD - многофункциональные радиочастотные драйверы
- Выходная мощность до 4 Вт.
- Диапазон частот от 0 до 420 МГц.
- Цифровой синтез частоты (DDS).
Устройства серии RS-MRFD представляют собой радиочастотные драйверы с выходной мощностью до 4 Вт (36 дБм). Они оснащены прямым цифровым синтезатором частот (DDS) со встроенным 14-разрядным ЦАП, который поддерживает частоту дискретизации до 1 Гбит/с и генерирует синусоидальные сигналы с перестраиваемой частотой до 420 МГц. Управление DDS осуществляется через контроль параметров сигнала: частоты, фазы и амплитуды. В устройстве используется 32-битный накопитель, обеспечивающий быструю настройку частоты и высокое разрешение. При частоте дискретизации 1 Гбит/с разрешение настройки составляет около 0,23 Гц, что позволяет быстро изменять фазу и амплитуду. Драйверы оснащены РЧ переключателем с временем переключения 20 нс и изоляцией до 70 дБ, поэтому они подходят для сложных задач, таких как квантовые измерения и вычисления.
Особенности:
- Выходная мощность до 4 Вт в диапазоне частот от 1 до 420 МГц.
- Синтезатор частот DDS со сверхвысоким разрешением и стабильностью.
- Сверхбыстрый РЧ переключатель с высокой изоляцией.
- Совместимость с программным обеспечением ADI.
- Автоматическая защита при открытой загрузке.
|
Параметр
|
Значение | Ед. измерения |
|---|---|---|
| Диапазон частот | 0 - 420 | МГц |
|
Выходная мощность
|
>4 @4 - 420 МГц | Вт |
|
Разрешение по частоте
|
0,23 | Гц |
|
Разрешение по фазе
|
0 - 360 | ° |
|
Количество профилей
|
8 | - |
|
Время переключения РЧ переключателя
|
20 | нс |
|
Изоляция РЧ переключателя
|
70 | дБ |
|
Выбор тактового сигнала
|
Внешний тактовый генератор на 10 МГц или внутренний кварцевый генератор на 25 МГц (доступно несколько вариантов тактовой частоты) |
- |
|
Синхронизация нескольких устройств
|
Поддерживается | - |
|
Развертка и амплитудная модуляция
|
Поддерживается | - |
| Программное обеспечение | ADI | - |
| Габариты | 275×321×107,4 | мм |
| Интерфейс | USB | - |
| РЧ интерфейс | SMA | - |
| Питание (DC) | 24 В / 3 А | - |
- Драйверы акустооптических модуляторов.
- Драйверы электрооптических модуляторов.
- Квантовые исследования.
- Квантовые вычисления.
- Квантовые прецизионные измерения.
