6534 - оптические рефлектометры высокого разрешения
- Рабочие диапазоны длин волн 1260–1360 и 1500–1600 нм.
- Пространственное разрешение — 20 мкм.
- Длина участка измерения — 20 м; доступно исполнение на 50 м.
- Динамический диапазон по обратным потерям (RL) — 70 дБ.
- Функция самокалибровки.
- Возможность изготовления под заказ.
Оптические рефлектометры серии 6534 предназначены для анализа волоконно-оптических компонентов и устройств. Принцип работы основан на технологиях оптической рефлектометрии в частотной области (OFDR) и оптического гетеродинного детектирования. Приборы позволяют исследовать внутреннюю структуру оптических компонентов, модулей и кремниевых фотонных чипов с микрометровым пространственным разрешением. Одного сканирования достаточно для получения кривой потерь, определения вносимых потерь и положения отдельных элементов.
Рефлектометры подходят для диагностики и локализации неисправностей в волоконно-оптических линиях связи, а также для разработки и производства оптических компонентов и устройств. Рабочие диапазоны длин волн составляют 1260–1360 и 1500–1600 нм в зависимости от модели. Встроенный модуль самокалибровки автоматически корректирует измерительные кривые, повышая стабильность измерений.
Особенности
- Пространственное разрешение — 20 мкм, точность позиционирования — не более 100 мкм.
- Минимальное время измерения — не более 5 секунд; время измерения зависит от длины участка и пространственного разрешения.
- Рабочие диапазоны длин волн — 1260–1360 и 1500–1600 нм в зависимости от модели.
- Длина участка измерения — 20 м; доступно исполнение на 50 м, другие значения — под заказ.
- Динамический диапазон по обратным потерям (RL) — 70 дБ, по вносимым потерям (IL) — 13 или 15 дБ в зависимости от модели.
- Встроенный модуль самокалибровки для автоматической коррекции измерительных кривых.
Результаты тестирования слабоотражающей брэгговской решетки (WFBG)
Высокое пространственное разрешение и чувствительность позволяют исследовать внутреннюю микроструктуру слабоотражающей волоконной брэгговской решетки. Ниже представлены общий вид результатов измерения и увеличенный фрагмент выделенной области.

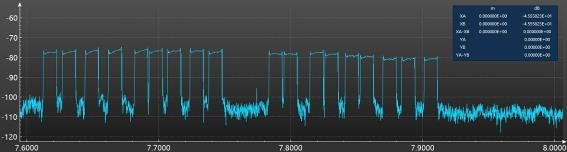

Общий вид

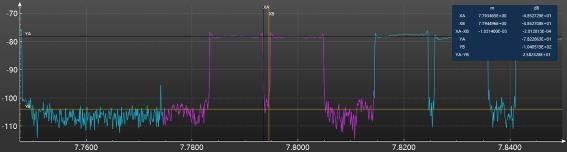

Локальное увеличение выделенной области
Решение для тестирования волоконно-оптических линий связи
Для работы с рефлектометрами серии 6534 рекомендуется использовать перестраиваемые лазерные источники 6317A/B. Рефлектометр выполняет функции компьютера, управляющего лазерным источником. Для отображения результатов и работы с системой необходимы внешний монитор, клавиатура и мышь.
Справа — перестраиваемый лазерный источник 6317A, слева — оптический рефлектометр 6534A.
Комплектация
- Кабель питания и адаптер питания: вход 100–240 В, 50/60 Гц; выход 15 В / 4 А.
- LAN-кабель для управления перестраиваемым лазерным источником.
- BNC-кабель для запуска перестраиваемого лазерного источника.
- Сертификат соответствия.
Доступна опция 6534-H02 — англоязычное исполнение.
| Параметр | Значение | Единицы измерения | |
|---|---|---|---|
| Модель | 6534A | 6534B | — |
| Длина участка измерения1 | 20 | м | |
| Пространственное разрешение | 20 | мкм | |
| Время измерения2 | 5–25 | с | |
| Чувствительность | −120 | дБ | |
| Динамический диапазон (RL) | 70 | дБ | |
| Динамический диапазон (IL) | 13 | 15 | дБ |
| Точность измерения вносимых потерь (IL) | ±0,1 | дБ | |
| Мертвая зона | нет | — | |
| Диапазон длин волн3 | 1500–1600 | 1260–1360 | нм |
| Оптический интерфейс | FC/APC | — | |
| Источник питания | 110–220 В перем. тока ±10%, 50/60 Гц | — | |
| Потребляемая мощность | 60 | Вт | |
| Внешние интерфейсы | 2 × LAN, 4 × USB 3.0, HDMI, DP | — | |
- Для обеих моделей доступно исполнение с длиной участка измерения 50 м. Другие значения — под заказ.
- Время измерения зависит от длины участка измерения и пространственного разрешения.
- Другие диапазоны длин волн доступны под заказ.
- Тестирование и анализ параметров волоконных компонентов и световодов.
- Анализ параметров интегральных фотонных схем.
- Диагностика и выявление дефектов в волоконно-оптических линиях связи.
- Локализация неисправностей в оптических компонентах и устройствах.
- Тестирование оптических сетей аэрокосмической техники, судов, транспортных средств и центров обработки данных
