ICSM-RT1A - моторизированный поворотный держатель оптики

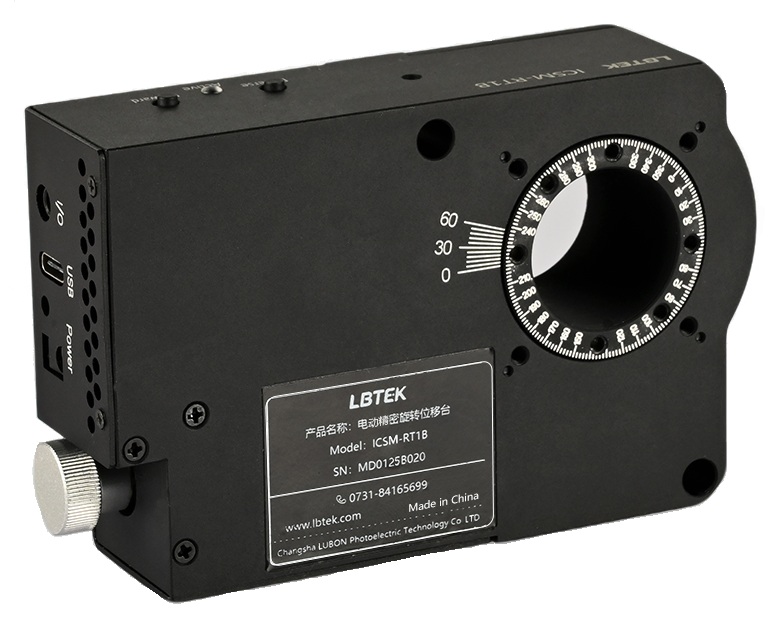

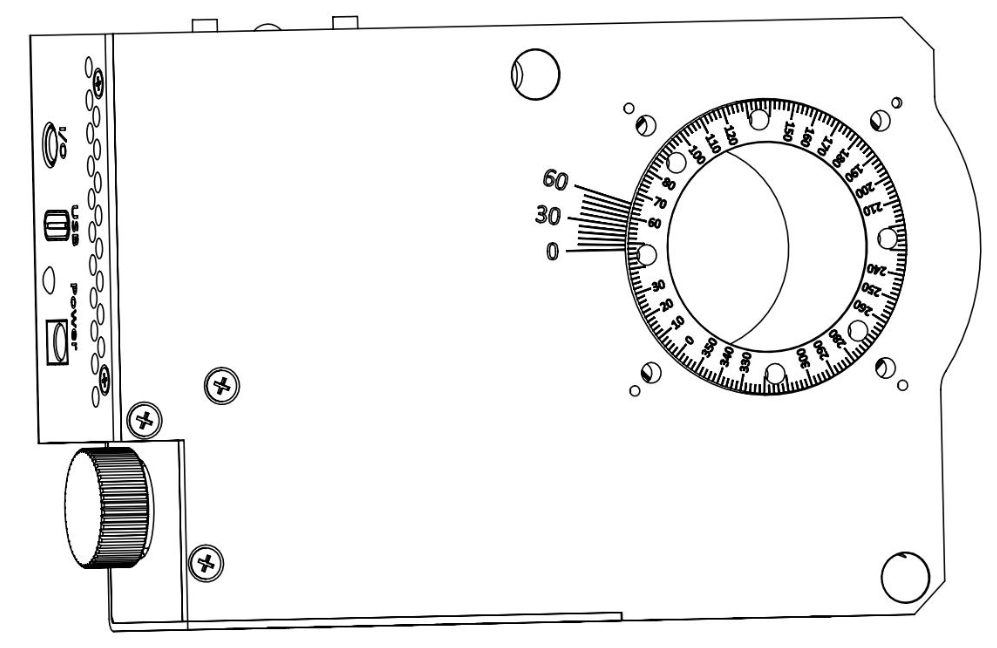

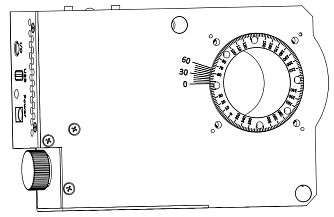

Моторизованный поворотный держатель ICSM-RT1A представляет собой компактную прецизионную конструкцию со встроенным контроллером.
- Осуществляет вращение оптических элементов диаметром Ø25,4 мм или линзовых муфт SM1.
- Совместимость с 30-мм каркасными системами.
- Четыре резьбовых отверстия M3.
- Непрерывное вращение на 360°.
Моторизованный поворотный держатель ICSM-RT1A от компании LBTEK представляет собой компактную прецизионную конструкцию со встроенным контроллером, используемую в 30-мм каркасных системах для вращения оптических элементов диаметром Ø25,4 мм или линзовых муфт SM1.

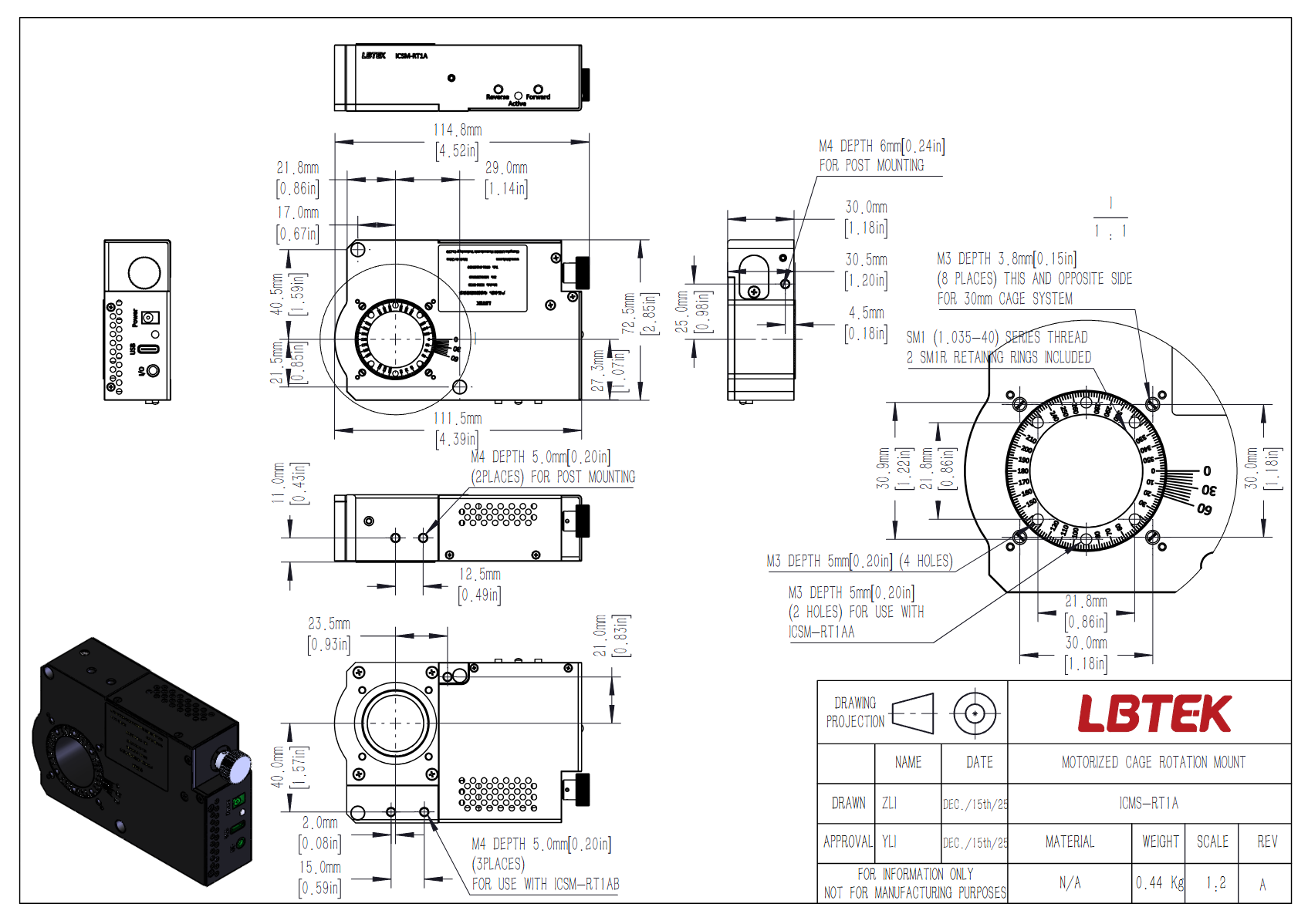

Корпус крепления ICSM-RT1A имеет четыре резьбовых отверстия M3 с обеих сторон для фиксации 30-мм каркасных разъемов, обеспечивая неподвижность других оптических элементов в каркасной системе во время вращения данного оптического элемента. Вращающиеся отверстия SM1 на столике являются сквозными; оптические элементы толщиной ≤25 мм могут быть закреплены в отверстиях SM1 с помощью двух входящих в комплект стопорных колец SM1R. Во время установки можно использовать два каркасных монтажных стержня Ø6 мм для выравнивания нескольких моторизованных прецизионных поворотных столиков вдоль направления оси.
Особенности:
- Осуществляет вращение оптических элементов диаметром Ø25,4 мм или линзовых муфт SM1.
- Совместимость с 30-мм каркасными системами.
- Четыре резьбовых отверстия M3.
- Непрерывное вращение на 360°.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Встроенный контроллер | да | |
|
Угол поворота
|
360 | ° |
| Диаметр совместимой оптики | 30 | мм |
| Тип двигателя | Двухфазный шаговый двигатель | |
| Макс. ускорение | 20 | °/с² |
| Макс. нагрузка | 22 (2,25 кг) | Н |
| Мин. скорость | 0,005 | °/с |
| Точность возврата в исходное положение | 0,012 | ° |
| Разъём питания | DC 3,5 мм, 12 В / 1,5 А | |
| Потребляемая мощность | 18 | Вт |
| Масса | 0,44 | кг |
| Люфт (обратный ход) | 0,023 | ° |
| Теоретическое разрешение |
0,0000146 (0,256 мкрад) |
° |
| Макс. скорость | 20 | °/с |
| Однонаправленная повторяемость | ±0,003 | ° |
| Мин. воспроизводимое приращение движения | 0,03 | ° |
| Точность позиционирования | ±0,14 | ° |
| Механизм привода | Червячная передача, передаточное число 1:60 | |
| Тип интерфейса для ПК | USB Type-C | |
| Рабочая температура | от 5 до 40 | °C |
| Габариты | 114,8 × 72,5 × 30,5 | мм |
Аксессуары:
| Модель | Описание |
|---|---|
|
ICSM-RT1AA - адаптер для установки поворотного держателя ICSM-RT1AA - горизонтальная монтажная переходная пластина, которая используется для крепления моторизованного поворотного держателя ICSM-RT1A к оптическому рабочему столу или оптической плите. На пластине находятся три отверстия с потайной головкой Ø4,5 мм M4 для подключения адаптера к поворотному держателю. В комплект входят 4 винта M6 для крепления переходной пластины к оптической плите. Четыре отверстия с прорезью Ø7 мм также служат для подключения к оптической плите или поворотному держателю. |
|
ICSM-RT1AB - адаптер поворотного держателя

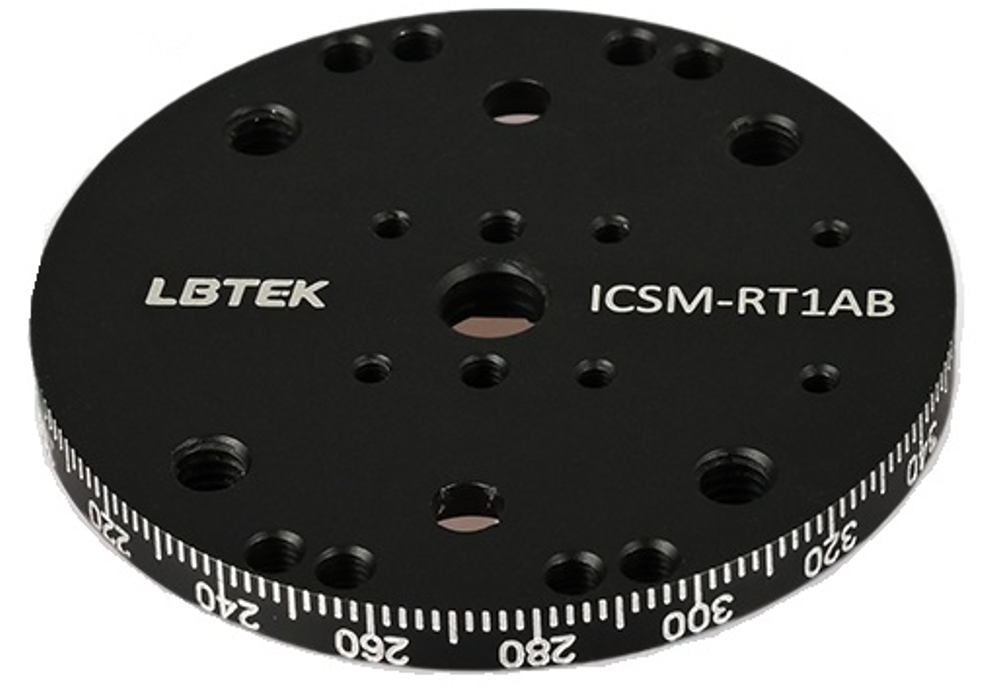

Поворотная переходная пластина ICSM-RT1AB крепится к поверхности поворотного держателя с помощью двух прилагаемых винтов M3. Данный адаптер имеет центральное углубление диаметром 3,0 мм и шесть отверстий для винтов M2, два отверстия M2,5, восемь отверстий M3, четыре отверстия M4 и одно отверстие M6 для подключения к другим компонентам. |
|

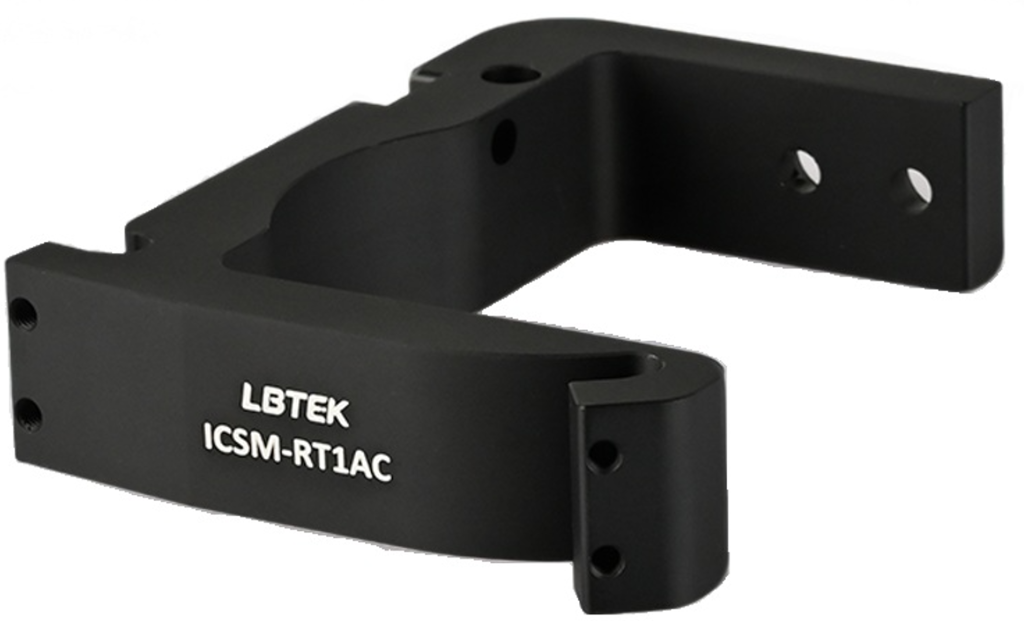

ICSM-RT1AC - адаптер для 60-мм каркасной системы Адаптер ICSM-RT1AC позволяет интегрировать поворотный держатель в каркасную систему 60 мм. Адаптер устанавливается сбоку от держателя и крепится к нему с помощью трёх отверстий с потайной головкой Ø4,5 мм. Кроме того, адаптер имеет три отверстия Ø6 мм для подключения адаптера к каркасной системе 60 мм. |
- Оптические исследования и фотоника.
- Микроскопия.
- Метрология и контроль качества.
- Лазерные технологии.
- Биомедицинские исследования.
- Промышленная автоматизация.
- Полупроводниковая промышленность.
