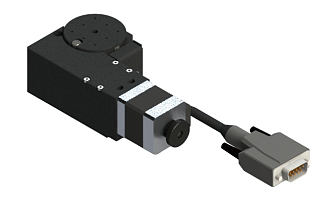

SIN - моторизированные поворотные платформы

Моторизированные поворотные платформы серии SIN отличаются высокой точностью, большой грузоподъемностью, компактным дизайном и высокой частотой повторяемости.

Разрешение до 0,011°.
Нагрузка до 6 кг.
Скорость до 35,8 °/с.
Диаметр столика 39 или 60 мм.

Производитель: EV

Узнать цену

Задать вопрос

Серия SIN разработана с учетом особых требований, таких как малый размер, малый люфт и высокая частота повторяемости, и состоит из шарико-винтовой пары (ход 1 мм), прецизионной линейной направляющей и алюминиевого сплава высокой жесткости. Эта серия идеально подходит для интеграции в высокоавтоматизированное оборудование, прецизионные приборы и устройства, а также для промышленных линий с небольшим диапазоном перемещения и высокой частотой возвратно-поступательных движений.

Особенности:

Синусоидальный вращающийся механизм разработан с учетом высокой точности и высоких требований к возвратно-поступательному движению при использовании в диапазоне малых углов.
Шариковые винты с предельно малым шагом обеспечивают более высокое разрешение и точность позиционирования.
Высокоточные линейные направляющие изготовлены из высокопрочных материалов, что обеспечивает большую грузоподъемность и долговечность.
Прецизионно обработанная поверхность обеспечивает высокую точность перемещения благодаря передовой технологии прецизионной обработки поверхности.

Параметр	Значение		Ед.измерения
Модель	SIN18-40	SIN12-60
Механические характеристики
Угловой диапазон	±9	±6	°
Диаметр столика	⌀39	⌀60	мм
Толщина столика	35±0,1		мм
Передаточный механизм	шарико-винтовая пара, Ø6×1
Направляющие	Поступательное движение: точные линейные направляющие Вращательное движение: пара радиально-упорных шарикоподшипников
Материал	черный анодированный алюминиевый сплав
Масса	0,35	0,5	кг
Муфта вала	16-3-5		мм
Характеристики точности
Разрешение шаг/полушаг	≈ 0,0179 / 0,009	≈ 0,011 / 0,0055	°
Разрешение 20 делений	≈ 0,0009	≈ 0,00055	°
Минимальное поступательное движение	≤ 0,0179	≤ 0,011	°
Максимальная скорость	35,8	22	° /с
Максимальная скорость*	20		° /с
Точность репозиционирования	≤ ±0,005		°
Статический зазор	≤ 0,01		°
Люфт	≤ 0,08		°
Осевое биение	≤ 5		мкм
Радиальное биение	≤ 10		мкм
Электрические характеристики
Тип двигателя; угол шага	двухфазный 28-шаговый; 1,8		°
Ток	1,3		А
Удерживающий момент	78,5		Н⋅м
Модель двигателя	Shinano, STP-28D1003-08
Модель шагового двигателя (опционально)	Moons, SR2
Тип интерфейса	DB9
Тип кабеля	Кабель с высокой гибкостью (Helukabel, Германия)
Длина кабеля	0,2		м
Датчики ограничения положения (встроенные)	2×GP1S09xHCPI(Japan SHARP)
Датчики исходной точки (встроенные)	-
Напряжение датчика	DC 5 – 24 ± 10%		В
Управляющий выход	Выход NPN с открытым контроллером DC 5 –24 В 8 мА или менее Остаточное напряжение 0,3 В или менее (при токе нагрузки 2 мА)
Состояние выходных портов	Порт включен, когда датчик заблокирован
Нагрузка
Горизонтальное направление	4	6	кг
*Максимальная скорость измеряется в режиме нулевой нагрузки при частоте вращения двигателя 600 об/мин.

Научные исследования.
Оптическая связь.
Лазерные системы.
Биомедицинские исследования.
Сканирование поверхностей.
Высокоточная фотоника.
Высокоточное позиционирование в производственных сферах.

SIN - моторизированные поворотные платформы 75655.3(Kб)

Артикул: SIN XX XX (-ST528)

Код серии	Угловой диапазон	Размер столика	Тип двигателя
SIN	12: ±6° 18: ±9°	40: ⌀39mm 60: ⌀60mm	Не указывается (по умолчанию): двухфазный шаговый двигатель ST528: пятифазный 28-шаговый двигатель

Модель	Описание

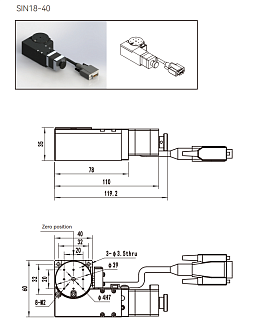

SIN18-40	Моторизированная поворотная платформа. Разрешение до 0,0179°. Нагрузка 4 кг. Скорость 35,8 °/с. Диаметр столика 39 мм.

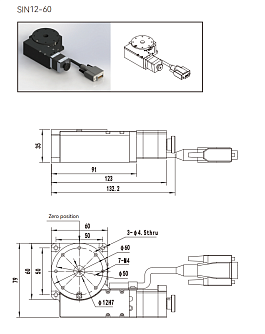

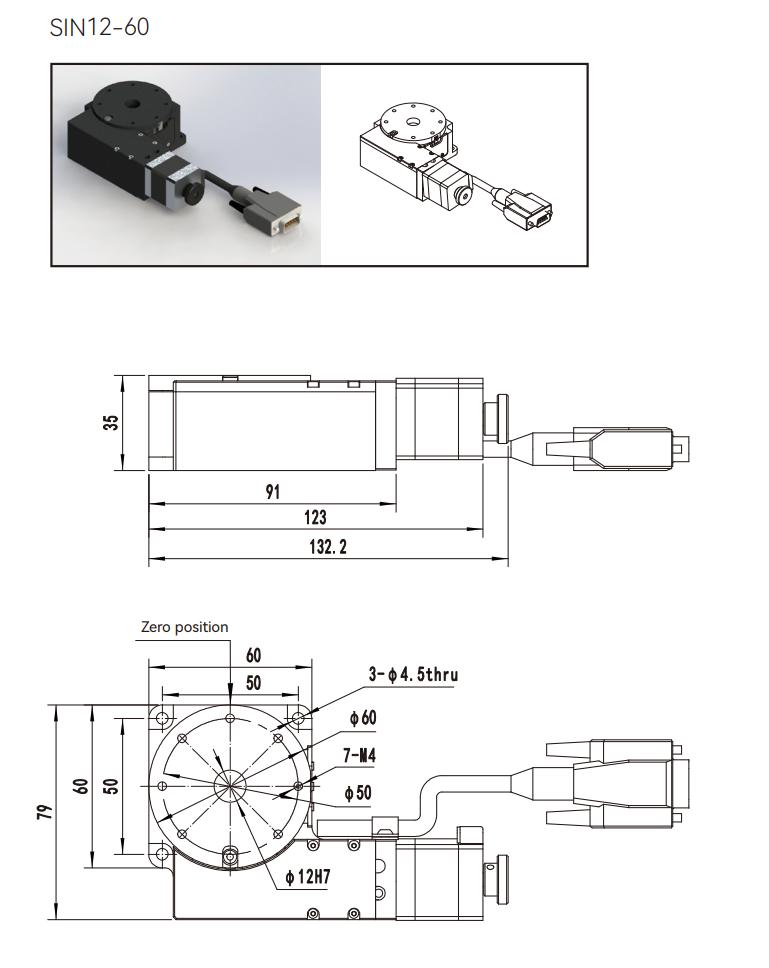

SIN12-60	Моторизированная поворотная платформа. Разрешение до 0,011°. Нагрузка 6 кг. Скорость 22 °/с. Диаметр столика 60 мм.
