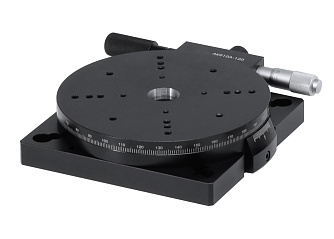

AKR - высокоточные поворотные платформы
Поворотные платформы серии AKR обладают высокой чувствительностью и подходят для темных сред и применений с высокими требованиями к регулировке угла.
- Угол вращения платформы 360°.
- Угол тонкой подстройки 10°.
- Нагрузка до 3 кг.
- Диаметр столика от 45 до 120 мм.
- Изготовлены из алюминиевого сплава.
Производитель: EV
Серия платформ AKR имеет грубую регулировку большого угла и точную регулировку малого угла. Данные платформы управляются микрометром с высокой чувствительностью. Сделаны из алюминиевого сплава с черным анодированием, имеют низкую отражательную способность. Подходит для темных сред и применений с высокими требованиями к регулировке угла.
Особенности:
- Перекрёстно-роликовый подшипник.
- Управление с помощью микрометра, высокая чувствительность.
- Высокая грузоподъемность, малый размер.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
|
Модель
|
AKR10A-45 | AKR10A-60 | AKR10A-90 | AKR10A-120 | |
|
Угол вращения
|
360 | градусов | |||
|
Угол подстройки
|
10 | градусов | |||
|
Диаметр столика
|
45 | 60 | 90 | 120 | мм |
|
Высота столика
|
20 | 25 | 25 | 30 | мм |
|
Направляющий механизм |
радиально-упорный подшипник | перекрёстно-роликовый подшипник | |||
|
Тип актюатора |
микрометр | ||||
|
Материал корпуса, обработка поверхности |
черный анодированный алюминиевый сплав |
||||
|
Вес
|
0,16 | 0,35 | 0,76 | 1,5 | кг |
| Мин. измерение микрометра | 0,1 | градусов | |||
|
Чувствительность
|
1,21 | 0,95 | 0,68 | 0,49 | мин |
|
Статичный параллелизм
|
≤0,05 | мм | |||
|
Осевое биение
|
≤40 | ≤30 | мкм | ||
|
Радиальное биение
|
/ | ≤50 | мкм | ||
|
Угол поворота при одном
обороте микрометра |
≈1,01 | ≈0,74 | ≈0,55 | ≈0,41 | градуса |
|
Нагрузка
|
1,5 | 2 | 3 | 3 | кг |
