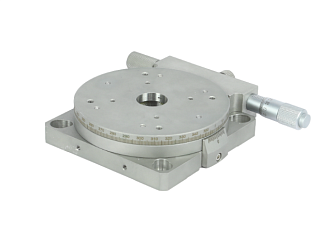

SKR - стальные поворотные платформы с высокой стабильностью
Поворотные платформы серии SKR обладают высокими чувствительностью и точностью ручной регулировки угла.
- Угол вращения платформы 360°.
- Угол тонкой подстройки 10°.
- Нагрузка до 3 кг.
- Диаметр столика от 45 до 90 мм.
- Изготовлены из нержавеющей стали.
Производитель: EV
Серия платформ SKR имеет грубую регулировку большого угла и точную регулировку малого угла. Данные платформы управляются микрометром с высокой чувствительностью. Материал корпуса — нержавеющая сталь высокой жёсткости. Подходит для применений с высокими требованиями точности ручной регулировки угла.
Особенности:
- Чувствительность до 0,68 угловых минут.
- Перекрёстно-роликовый или радиально-упорный шарикоподшипник для плавного хода.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
|
Модель
|

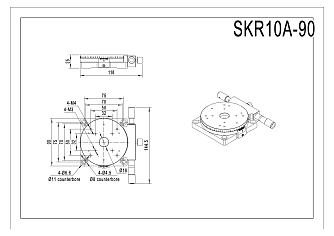

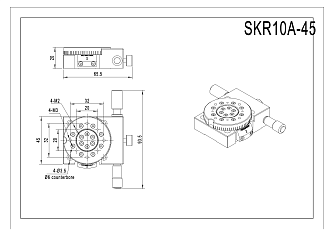

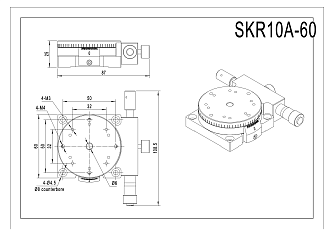

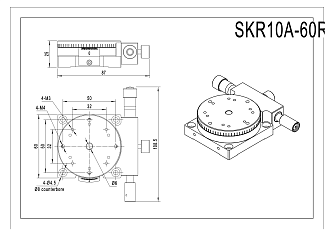

SKR10A-45 | SKR10A-60 | SKR10A-60R | SKR10A-90 | |
|
Угол вращения
|
360 | градусов | |||
|
Угол подстройки
|
10 | градусов | |||
|
Диаметр столика
|
45 | 60 | 60 | 90 | мм |
|
Направляющий механизм |
радиально-упорный подшипник | перекрёстно-роликовый подшипник | |||
| Тип актюатора | микрометр | ||||
|
Материал корпуса, обработка поверхности |
нержавеющая сталь, пескоструйная обработка | ||||
|
Вес
|
0,33 | 0,71 | 0,71 | 1,38 | кг |
| Мин. измерение микрометра | 0,1 | градусов | |||
|
Чувствительность
|
1,21 | 0,95 | 0,95 | 0,68 | мин |
|
Статичный параллелизм
|
≤0,05 | мм | |||
|
Осевое биение
|
≤40 | ≤30 | мкм | ||
|
Радиальное биение
|
/ | ≤50 | мкм | ||
|
Угол поворота при одном
обороте микрометра |
≈1,01 | ≈0,74 | ≈0,74 | ≈0,55 | градуса |
|
Нагрузка
|
≤1,5 | ≤2 | ≤2 | ≤3 | кг |
