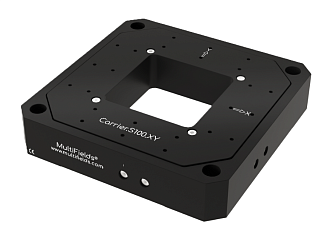

Carrier.S.XY - сканирующие пьезоэлектрические столики

Carrier.S.XY - серия сканирующих пьезоэлектрических столиков.

Размеры платформы 150 × 150 × 30 мм.
Перемещение по осям XY до 100 / 200 мкм.
Режим обратной связи с разрешением до 1 / 2 нм.
Нагрузка до 5 кг.
Диапазон рабочих температур от 15 до 40 °C.
Варианты исполнения: стандартное, .HV, .UHV, .NM, .HV.NM, .UHV.NM.
Совместимость с контроллером серии Archimedes.Nx.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Пьезопозиционеры Carrier.S.XY поддерживают работу в режиме обратной связи и без неё. Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря высокому разрешению аналогового сигнала, платформа может достигать большей точности позиционирования до 0,3 нм. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.

Параметр	Значение		Ед. Измерения
Модель	Carrier.S100.XY	Carrier.S200.XY
Исполнение
Стандартное¹	✔	✔
.HV²	✔	✔
.UHV³	✔	✔
.NM⁴	✔	✔
.HV.NM⁵	✔	✔
.UHV.NM⁶	✔	✔
Оси перемещения	X, Y

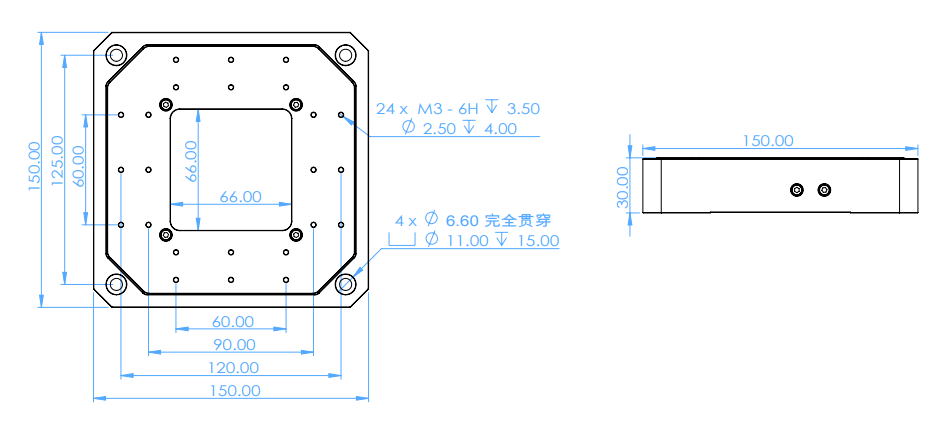

Размеры (Ш х Д х В)	150 × 150 × 30		мм
Апертура	66 × 66		мм
Материал корпуса (стандартное исп., .HV, .UHV)	Алюминиевый сплав, Сталь
Материал корпуса (стандартное исп., .HV, .UHV)	Алюминиевый сплав, Сталь
Материал корпуса (немагнитное исп.)	Алюминиевый сплав, Титан
Масса (стандартное исп., .HV, .UHV)	1,4		кг
Масса (немагнитное исп.)	1,3		кг
Перемещение (режим обратной связи)	100 × 100	200 × 200	мкм
Разрешение (с обратной связью)	1,0	2,0	нм
Разрешение (без обратной связи)	0,3	0,6	нм
Повторяемость	5	5	нм
Линейность	0,02	0,02	%
Жесткость	2,8	3,5	Н/мкм
Резонансная частота (без нагрузки)	450	500	Гц
Резонансная частота (нагрузка 0,5 кг)	250	300
Резонансная частота (нагрузка 2,5 кг)	150	180
Максимальная нагрузка	5		кг
Тип датчика	Емкостной
Максимальное управляющее напряжение	150		В
Длина кабеля / Разъем	1 м, экранированный кабель (D-Sub 7W2) Для .UHV: SMA

1) Стандартное исполнение, для работы в атмосферных условиях.
2) .HV - исполнение для высокого вакуума до 2E-7 мбар.
3) .UHV - исполнение для сверхвысокого вакуума до 2E-11 мбар.
4) .NM - полностью немагнитное исполнение.
5) .HV.NM - исполнение для высокого вакуума с полной немагнитностью.
6) .UHV.NM - исполнение для сверхвысокого вакуума с полной немагнитностью.

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.

Carrier.S.XY - сканирующие пьезоэлектрические столики 202.23(Kб)

Модель	Описание
Carrier.S100.XY	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Стандартное исполнение.
Carrier.S100.XY.HV	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Исполнение для высокого вакуума до 2E-7 мбар.
Carrier.S100.XY.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
Carrier.S100.XY.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Полностью немагнитное исполнение.
Carrier.S100.XY.HV.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Полностью немагнитное исполнение для высокого вакуума до 2E-7 мбар.
Carrier.S100.XY.UHV.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Полностью немагнитное исполнение для сверхвысокого вакуума до 2E-11 мбар.
Carrier.S200.XY	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Стандартное исполнение.
Carrier.S200.XY.HV	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Исполнение для высокого вакуума до 2E-7 мбар.
Carrier.S200.XY.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
Carrier.S200.XY.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Полностью немагнитное исполнение.
Carrier.S200.XY.HV.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Полностью немагнитное исполнение для высокого вакуума до 2E-7 мбар.
Carrier.S200.XY.UHV.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Полностью немагнитное исполнение для сверхвысокого вакуума до 2E-11 мбар.
