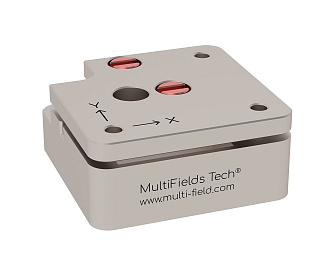

Scanner16-xy - сканирующие пьезоэлектрические столики

Scanner16-xy - серия сканирующих пьезоэлектрических столиков.

Размеры платформы 16 × 16 × 7 мм.
Совместимы со сверхвысоким вакуумом до 2 E-11 мбар.
Сделаны из немагнитного композита Ti & BeCu.
Нагрузка до 100 г.
Перемещение по осям XY до 30 мкм.
Разрешение до 0,5 нм.
Совместимость с Scanner25-xy, Linear25-x, Rotator16, Linear16-z, Linear35-x и контроллером ArchimedesLT.03.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Пьезоэлектрический сканирующий столик Scanner16-xy обеспечивает высокоточное двухосевое позиционирование в плоскости X-Y с диапазоном перемещения 30 × 30 мкм (при 300 K) и 20 × 20 мкм (при 4 K). Модель доступна в четырёх исполнениях для различных экстремальных условий: стандартное высоковакуумное (.HV), низкотемпературное (.ULT), сверхвысоковакуумное (.UHV) и их комбинация (.ULT.UHV).

Конструкция из титана или бериллиевой меди обеспечивает полную немагнитность и совместимость с магнитными полями до 35 Тл. Столик работает в температурном диапазоне от 10 мК до 350 К и вакууме до 2×10⁻¹¹ мбар, поддерживая разрешение 0,5 нм и повторяемость лучше 10 нм. Управление осуществляется контроллерами серии ArchimedesLT.03.

Параметр	Значение				Ед. Измерения
Исполнение	*.HV (стандартное)**	.ULT**	.UHV***	.ULT.UHV****

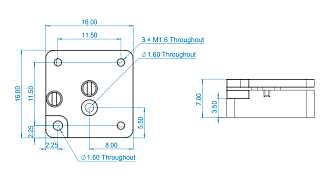

Размеры (Ш х Д х В)	16 × 16 × 7				мм
Масса	8	14	8	14	г
Условия окружающей среды
Температурный диапазон	1,4 - 350	0,01 - 350	1,4 - 350	0,01 - 350	К
Совместимость с вакуумом	2E-07	2E-07	2E-11	2E-11	мбар
Максимальное магнитное поле	35				Тл
Опция 1 10 мК		да		да
Опция 2 2e-11 мбар			да	да
Материал корпуса	Ti	BeCu	Ti	BeCu
Кабель и разъем привода	Витые спаренные провода из люминофорной бронзы, 2-мм разъем (1 × 2 пина на ось)
Оси сканирования	X, Y
Диапазон перемещения при 300 К	30 × 30				мкм
Диапазон перемещения при 4 К	20 × 20				мкм
Напряжение привода при 300 К	0 ... 75				В
Напряжение привода при 4 К	-150 ... 150				В
Максимальная нагрузка	100				г
Емкость при 300 К	1				мкФ
Разрешение датчика	0,5				нм
.HV - стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-7 мбар. .ULT- низкотемпературное исполнение: температура окружающей среды 10 мК - 350 К, вакуум до 2E-7 мбар. .UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-11 мбар. **.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды 10 мК - 350 К, вакуум до 2E-11 мбар.

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.
Измерение диэлектрических/сегнетоэлектрических свойств, коэффициента магнитоэлектрической связи, теплопередачи, коэффициента термоЭДС, FMR (ферромагнитный резонанс).

Scanner16-xy - Сканирующие пьезоэлектрические столики 171.13(Kб)

Модель	Описание
Scanner16-xy.HV	Сканирующий пьезоэлектрический столик. Размеры платформы 16 × 16 × 7 мм. Нагрузка до 100 г. Перемещение до 30 х 30 мкм при 300 K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Стандартное исполнение для высокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-7 мбар, магнитная индукция 35 Тл.
Scanner16-xy.ULT	Сканирующий пьезоэлектрический столик. Размеры платформы 16 × 16 × 7 мм. Нагрузка до 100 г. Перемещение до 30 х 30 мкм при 300 K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Низкотемпературное исполнение: температура окружающей среды 10 мК - 350 К, вакуум до 2E-7 мбар, магнитная индукция 35 Тл.
Scanner16-xy.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы 16 × 16 × 7 мм. Нагрузка до 100 г. Перемещение до 30 х 30 мкм при 300 K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 350 К, вакуум до 2E-11 мбар, магнитная индукция 35 Тл.
Scanner16-xy.ULT.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы 16 × 16 × 7 мм. Нагрузка до 100 г. Перемещение до 30 х 30 мкм при 300 K. Режим обратной связи, определение положения с разрешением до 0,5 нм. Низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды 10 мК - 350 К, вакуум до 2E-11 мбар, магнитная индукция 35 Тл.
