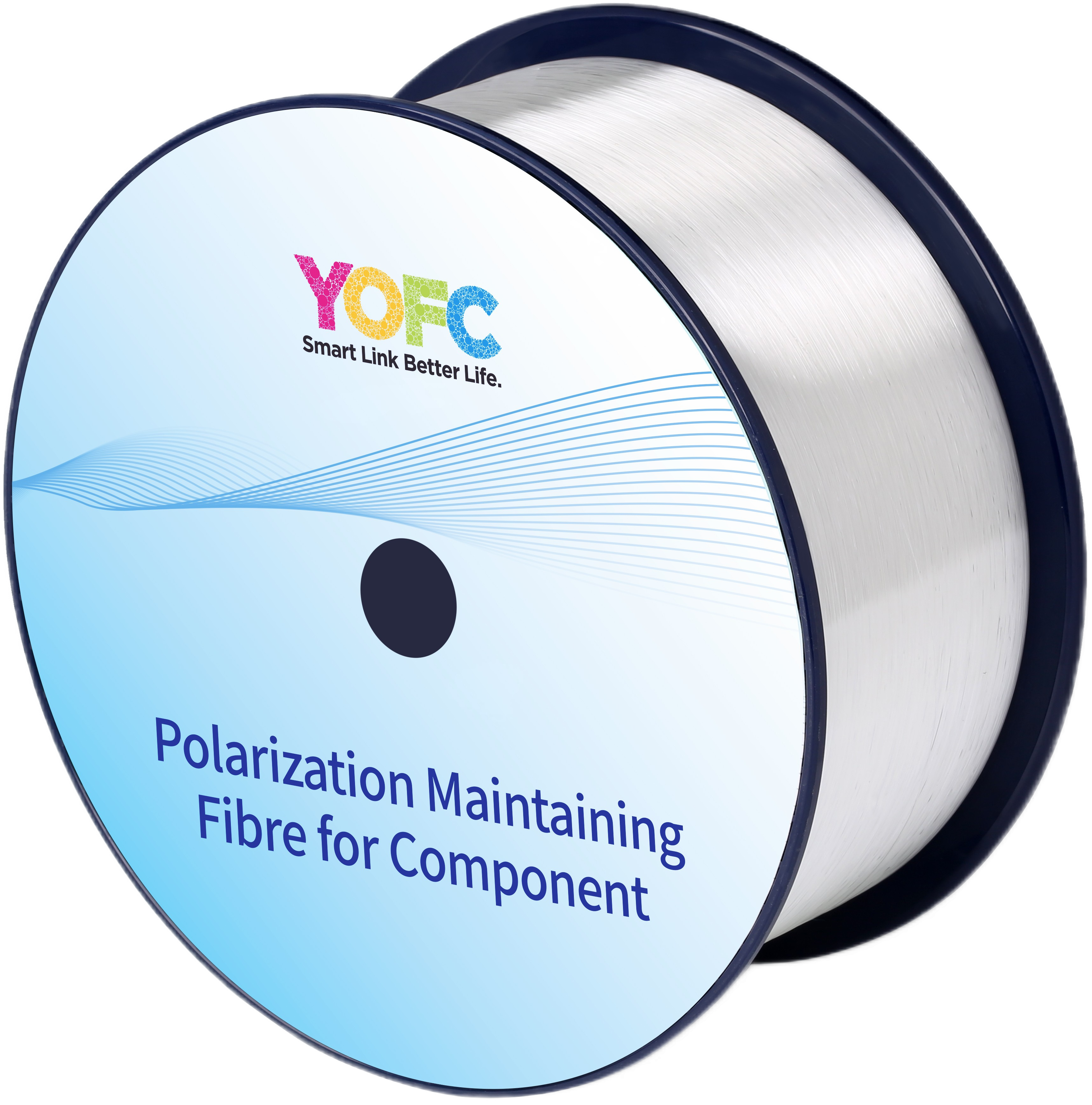

PM1025-A - полированное оптическое волокно с сохранением поляризации
- Рабочая длина волны 980 нм.
- Длина волны отсечки 800 - 970 нм.
- Диаметр модового поля 6,5 ± 0,5 мкм @ 980 нм.
- Затухание ≤ 2,5 дБ/км.
Оптические волокно PM1025-A разработано специально для применения в компонентах, чувствительных к поляризации. Оно отличается чрезвычайно низким затуханием и превосходными характеристиками двулучепреломления. Производство волокон осуществляется с использованием высокоточной технологии плазменного химического осаждения из газовой фазы (PCVD). Этот процесс позволяет получать преформы с точными профилями показателя преломления, равномерностью материала и точными геометрическими размерами.
Высокоточная обработка и полировка торцов волокна обеспечивает минимальные оптические потери и превосходное качество поверхности, что критически важно при применении волокна в высокопроизводительных линиях передачи. Контроль геометрии торцов позволяет значительно снизить обратное отражение и улучшить согласование мод.
Ключевые особенности
- Обеспечивает стабильные свойства сохранения поляризации.
- Высокая точность геометрических параметров.
- Устойчивость к воздействию окружающей среды и высокая надёжность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Оптические свойства | |||
| Рабочая длина волны | 980 | нм | |
| Длина волны отсечки | 800 - 970 | нм | |
| Диаметр модового поля |
6,5 ± 0,5 |
мкм | |
| Затухание |
≤ 2,5 |
дБ/км | |
| Длина биения |
≤ 3,0 |
мм | |
|
Тип. перекрестные помехи (на длине 4 м, 980 нм) |
≤ -40 |
дБ | |
| Перекрестные помехи (на длине 100 м, 980 нм) |
≤ -30 |
дБ | |
| Геометрические свойства | |||
| Диаметр оболочки | 124,5 ± 1,0 | мкм | |
| Диаметр покрытия | 400,0 ± 15,0 | мкм | |
| Некруглость оболочки |
≤ 1,0 |
% | |
| Концентричность сердцевины / оболочки |
≤ 0,5 |
мкм | |
| Материал покрытия | двойной акрилат | - | |
| Механические свойства | |||
| Рабочий диапазон температур | -45 ~ +85 |
℃ |
|
| Тест нагрузки | 100 | kpsi | |
- Пигтейлы для высокопроизводительных линий передачи.
- Поляризационно-чувствительные компоненты.
- Оптические кабели для устройств с сохранением поляризации.
