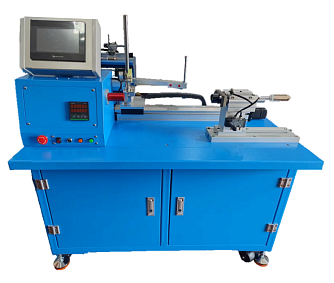

RH01 - станок для намотки катушек ВОГ
- Многофункциональное управление.
- Регулируемое положение намоточной головки.
- Система автоматического пересечения пазов.
- Быстрый отклик и точная остановка работы системы.
- Высокая точность подсчета витков.
- Диаметр волокна: ≤ 1 мм.
- Скорость намотки: до 3000 об/мин.
- Габариты: 1150×500×1200 мм.
Станок для намотки волоконно-оптических катушек серии RH01 представляет собой оборудование с системой многофункционального управления, обеспечивающей простую и точную установку параметров намотки. Конструкция станка позволяет регулировать положение намоточной головки влево и вправо во время процесса намотки, что значительно облегчает позиционирование начальной точки и контроль ширины намотки.
Станок поддерживает до 1000 шагов настройки, обеспечивая гибкую конфигурацию для различных режимов намотки, включая прямую и обратную намотку, трапецеидальную, разреженную и плотную укладку, а также автоматическое пересечение пазов. Система позволяет свободно устанавливать параметры ускорения и замедления, а также регулировать высокие и низкие скорости в соответствии с требованиями технологического процесса. Привод на основе серводвигателя и шарико-винтовой передачи обеспечивает точное позиционирование.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Макс. скорость намотки
|
3000 | об/мин |
|
Диаметр волокна
|
≤ 1 | мм |
|
Макс. диаметр катушки
|
200 | мм |
|
Макс. ширина намотки
|
180 | мм |
|
Мощность привода намотки
|
750 | Вт |
|
Мощность привода укладки
|
400 | Вт |
|
Питание
|
220 | В |
|
Частота питающей сети
|
50/60 | Гц |
|
Потребляемая мощность
|
1500 | Вт |
|
Габариты (Д×Ш×В)
|
1150×500×1200 | мм |
|
Вес
|
135 | кг |
- Намотка катушек ВОГ.
