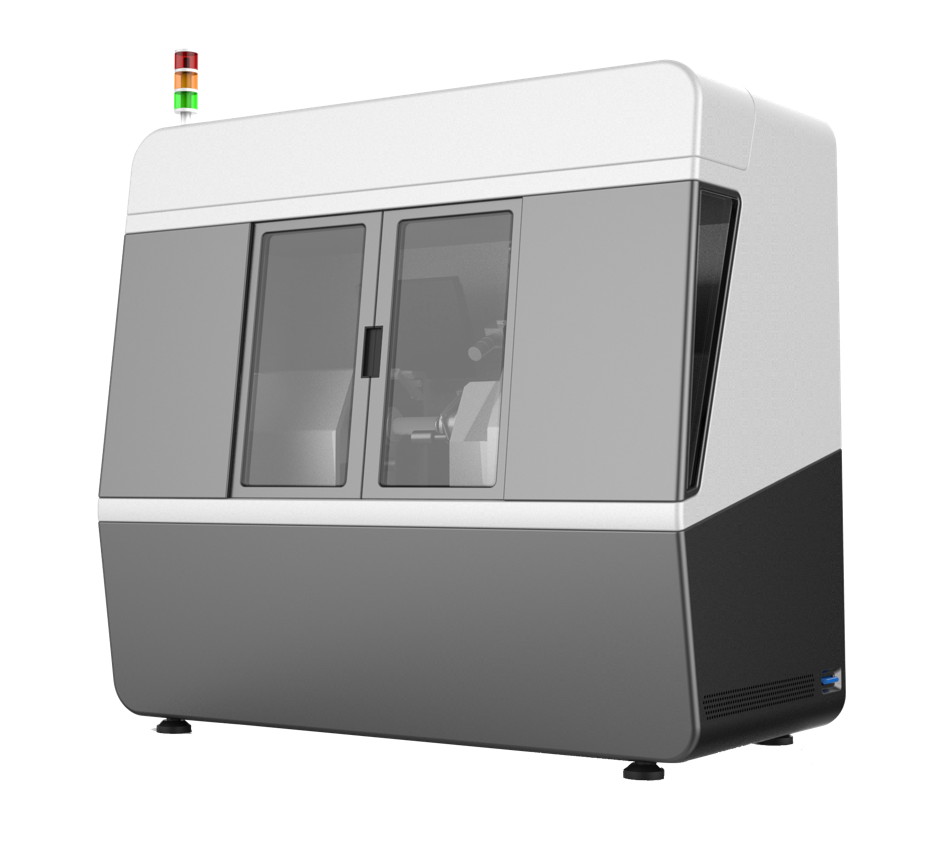

RH04 - станок для намотки катушек ВОГ
- Намотка квадрупольных, октупольных и гексадекапольных волоконных катушек.
- Герметичная конструкция с высокой виброустойчивостью.
- Точная автоматическая укладка волокна.
- Отображение в реальном времени длины намотки, количества витков, слоев и других параметров.
- Диаметр волокна: 0,01-0,26 мм.
- Скорость намотки: 50 об/мин.
- Габариты: 2200×1100×2200 мм.
RH04 - серия автоматизированных станков для намотки волоконно-оптических катушек, используемых в ВОГ. Оборудование поддерживает квадрупольную, октупольную и гексадекапольную конфигурации намотки, что обеспечивает высокую стабильность и точность работы чувствительных элементов ВОГ. Управление осуществляется через программируемый логический контроллер (PLC) и сервоприводы, которые обеспечивают точное позиционирование волокна, контроль натяжения (5-50 г с точностью ±0,1 г) и равномерную укладку витков.
Принцип работы станка основан на синхронизированном движении вращающихся узлов и системы подачи волокна. Оператор задаёт параметры (диаметр каркаса, скорость намотки, количество витков и слоёв) через компьютер, после чего станок автоматически выполняет намотку с минимальной погрешностью (0,1 витка). Встроенная система видеонаблюдения (HD-камера) позволяет в реальном времени контролировать процесс и оперативно устранять возможные дефекты. Герметичная конструкция и виброустойчивость станка делают его идеальным решением для производства высокоточных ВОГ-катушек.
- Станок - 1 шт.
- Устройство для намотки волокна - 1 шт.
- Устройство для размотки волокна - 1 шт.
- Вращающаяся система - 2 шт.
- Стандартные катушки для перемотки волокна - 4 шт.
- Система укладки волокна с направляющими - 2 шт.
- Система контроля натяжения и направления волокна - 2 шт.
- Компьютер с дисплеем - 1 шт.
- HD-камера с монитором - 1 шт.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Диаметр волокна
|
0,01-0,26 | мм |
|
Макс. ширина намотки
|
60 | мм |
|
Макс. скорость намотки
|
50 | об/мин |
|
Погрешность подсчёта витков
|
0,1 | виток |
|
Диапазон натяжения волокна
|
5-50 | г |
|
Точность контроля натяжения
|
±0,1 | г |
|
Макс. внешний диаметр катушки
|
340 | мм |
|
Габариты (Д×Ш×В)
|
2200×1100×2200 | мм |
|
Вес
|
≤ 1500 | кг |
|
Питание
|
AC 220В/50Гц, 3,5 кВт |
- Намотка катушек ВОГ.
