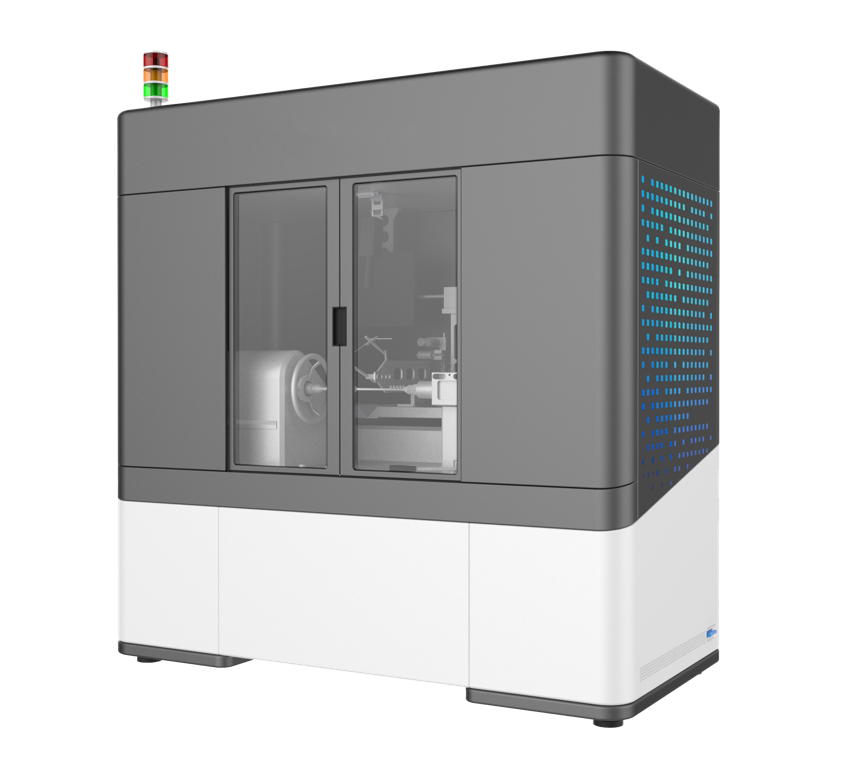

RH16 - станок для намотки катушек ВОГ
RH16 - автоматизированная станция для намотки катушек ВОГ.
- Точность контроля натяжения ±0,15 г (при скорости 20 об/мин).
- Герметичная конструкция с высокой виброустойчивостью.
- Функция нанесения клея для фиксации витков.
- Возможность намотки катушек с внешним диаметром от 30 до 250 мм.
- Отображение в реальном времени длины намотки, количества витков, слоев и других параметров.
Станки серии RH16 предназначены для многополюсной намотки волоконно-оптических катушек, используемых в волоконно-оптических гироскопах. Поддержка квадрупольной, октупольной и гексадекапольной намотки позволяет добиться высокой стабильности и точности чувствительных элементов ВОГ. Процесс намотки основан на синхронной работе системы подачи волокна, механизма контроля натяжения и автоматизированного укладчика. Заданные оператором параметры (диаметр волокна, скорость, натяжение) реализуются станком с высокой точностью (погрешность до 0,1 витка). Система автоматического нанесения клея и встроенная HD-камера обеспечивают контроль качества намотки в режиме реального времени.
Комплектация:
- Устройство для намотки волокна - 1 шт.
- Устройство для размотки волокна - 1 шт.
- Система укладки волокна - 1 шт.
- Датчик контроля натяжения - 1 шт.
- Монтажный вал катушки - 1 шт.
- Направляющая система волокна - 1 шт.
- Автоматическая система нанесения клея - 1 шт.
- Промышленный компьютер с дисплеем - 1 шт.
- Система видеомониторинга (HD-камера с монитором) - 1 шт.
- Стандартные катушки для перемотки волокна - 2 шт.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Диаметр волокна
|
0,05-0,5 | мм |
|
Макс. ширина намотки
|
80 | мм |
|
Макс. скорость намотки
|
50 | об/мин |
|
Погрешность подсчёта витков
|
0,1 | виток |
|
Диапазон натяжения волокна
|
5-50 | г |
|
Точность контроля натяжения
|
±0,15 | г |
|
Макс. внешний диаметр катушки
|
30-250 | мм |
|
Габариты (Д×Ш×В)
|
2200×1100×2200 | мм |
|
Вес
|
≤ 1500 | кг |
|
Питание
|
AC 220В/50Гц |
- Намотка волоконных катушек.
