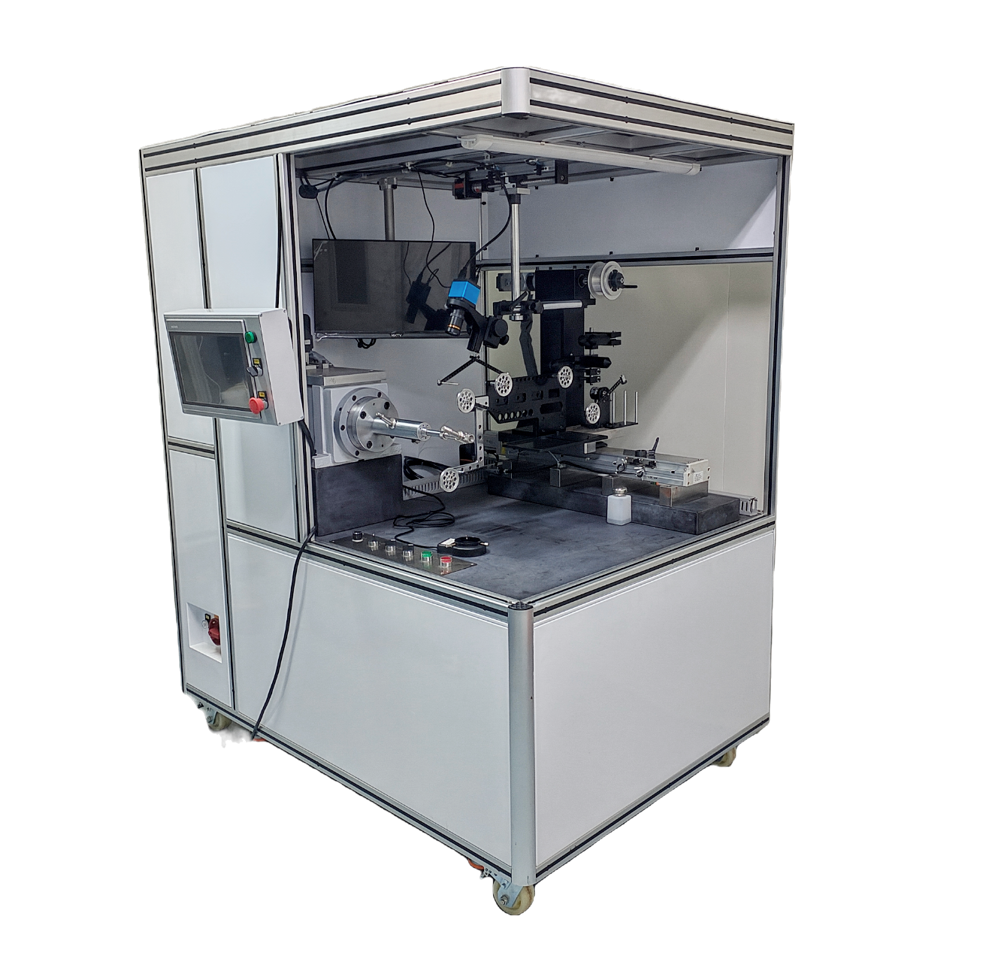

RH16A - станок для намотки катушек ВОГ
RH16A - автоматизированная станция для намотки катушек ВОГ.
- Намотка квадрупольных, октупольных и гексадекапольных волоконных катушек.
- Точная автоматическая укладка волокна.
- Функция нанесения клея для фиксации витков.
- Возможность намотки катушек с внешним диаметром от 20 до 200 мм.
- Отображение параметров намотки в реальном времени (длина, витки, слои).
RH16A – автоматизированная серия станков для намотки волоконных катушек, используемых в волоконно-оптических гироскопах высокой точности. Станок поддерживает квадрупольную, октупольную и гексадекапольную конфигурации, что необходимо для обеспечения стабильной и точной работы чувствительных элементов. В основе работы лежит синхронизированная система, объединяющая подачу волокна, автоматическую укладку с контролем натяжения (±0,3 г) и функцию автоматического нанесения клея. Промышленный компьютер обеспечивает управление и мониторинг параметров намотки (количество витков, длина намотки, количество слоёв) в режиме реального времени.
Комплектация:
- Устройство для намотки волокна - 1 шт.
- Устройство для размотки волокна - 1 шт.
- Система укладки волокна - 1 шт.
- Датчик контроля натяжения - 1 шт.
- Монтажный вал катушки - 1 шт.
- Направляющая система волокна - 1 шт.
- Автоматическая система нанесения клея - 1 шт.
- Промышленный компьютер с дисплеем - 1 шт.
- Система видеомониторинга - 1 шт.
- Стандартные катушки для перемотки волокна - 2 шт.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Диаметр волокна
|
0,05-0,5 | мм |
|
Макс. ширина намотки
|
80 | мм |
|
Макс. скорость намотки
|
80 | об/мин |
|
Погрешность подсчёта витков
|
0,01 | виток |
|
Диапазон натяжения волокна
|
3-50 | г |
|
Точность контроля натяжения
|
±0,3 | г |
|
Макс. внешний диаметр катушки
|
20-200 | мм |
|
Габариты (Д×Ш×В)
|
1550×1150×1900 | мм |
|
Вес
|
≤ 1000 | кг |
|
Питание
|
AC 220В/50Гц |
- Намотка волоконных катушек.
