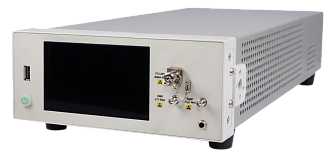

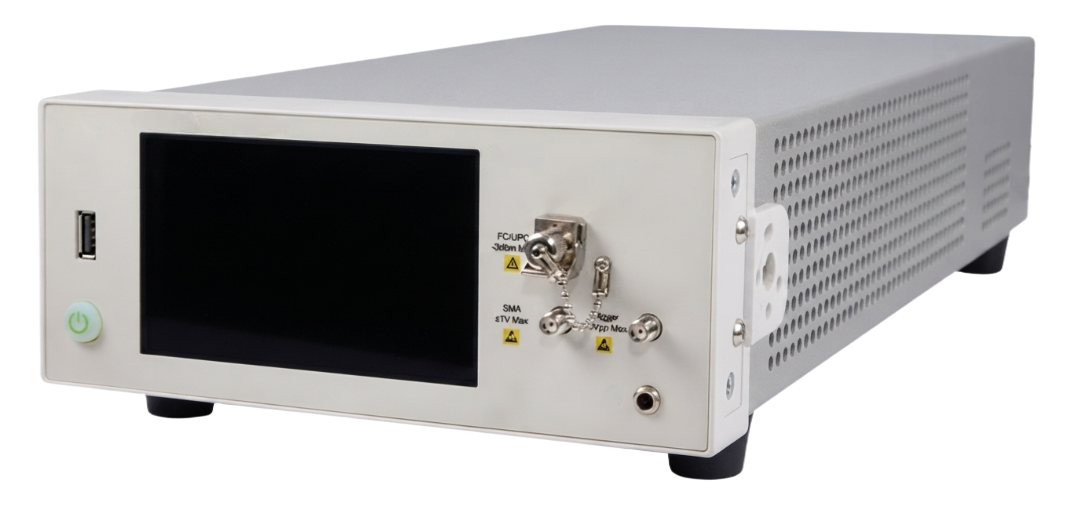

OSC-12-1CH - стробоскопический осциллограф
- Диапазон длин волн: 750-1650 нм.
- Полоса пропускания оптического канала: 12 ГГц.
- Полоса пропускания электрического канала: 20 ГГц.
- Скорость передачи: до 12,5 Гбит/с.
- Поддержка модуляции: NRZ
- Количество оптических каналов: 1.
Стробоскопический осциллограф OSC-12-1CH предназначен для тестирования производительности оптических передатчиков и оценки качества электрических сигналов в высокоскоростных системах передачи данных. Прибор поддерживает анализ сигналов NRZ и оснащён набором встроенных фильтров для различных стандартных скоростей от 1,25 до 12,5 Гбит/с.
Осциллограф работает в широком спектральном диапазоне от 750 до 1650 нм, поддерживает одномодовые и многомодовые интерфейсы. 14-разрядный АЦП обеспечивает высокую точность измерений. Прибор поддерживает коррекцию коэффициента экстинкции, автоматическое измерение запаса маски с возможностью добавления, удаления и настройки шаблонов.
Компактный корпус и интуитивно понятный графический интерфейс делают OSC-12-1CH идеальным решением как для научно-исследовательских лабораторий, так и для массового производства. Поддержка дистанционного управления через SCPI-команды позволяет легко интегрировать прибор в автоматизированные испытательные комплексы.
Особенности:- Полоса пропускания оптического канала: 12 ГГц.
- Поддержка NRZ до 12,5 Гбит/с.
- Встроенные фильтры для стандартных скоростей (1,25-12,5 Гбит/с).
- 14-разрядный АЦП.
- Работа с одномодовыми и многомодовыми сигналами.
- Компактный размер.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Параметры оптического канала | ||
|
Полоса пропускания оптического канала
|
12 | ГГц |
|
Входное волокно
|
62,5/125 мкм FC/UPC (одномодовое/многомодовое) |
|
|
Диапазон длин волн
|
750-1650 | нм |
|
Калиброванные длины волн
|
850 / 1310 / 1550 ±10 | нм |
|
Поддерживаемые стандартные скорости (фильтры)
|
1,25 / 2,5 / 3,125 / 4,25 / 6,25 / 10,3125 / 12,5 | Гбит/с |
|
Разрядность АЦП
|
14 | бит |
|
Чувствительность
|
-10 | дБм |
|
Согласованность измерений
|
Средняя мощность: ±0,1 дБ ER: ±0,3 дБ Запас маски: ±5 % |
|
|
Максимальный вход (неразрушающая пиковая мощность)
|
+5 (2 мВт) | дБм |
|
Максимальный вход (линейный диапазон)
|
-3 (0,5 мВт) | дБм |
|
Чувствительность и линейный диапазон
|
от -20 до -3 | дБм |
|
Точность измерения средней мощности
|
одномодовое: ±5 % ±200 нВт ± неопределённость разъёма многомодовое: ±10 % ±200 нВт ± неопределённость разъёма |
|
|
Обратные потери (FC/UPC)
|
>20 @850 нм >35 @1310 нм |
дБ |
| Параметры электрического канала | ||
|
Полоса пропускания электрического канала
|
20 | ГГц |
|
Время нарастания (10-90 %)
|
20 | пс |
|
Максимальная входная амплитуда
|
<1 | В |
|
Собственные шумы
|
2 | мВ |
|
Чувствительность
|
<24 | мВ |
|
Входное сопротивление
|
50 | Ом |
|
Обратные потери
|
10 | % |
|
Разрядность АЦП
|
14 | бит |
|
Входной разъём
|
SMA (Female) | |
| Параметры триггера | ||
|
Диапазон частот тактового сигнала триггера
|
100 × 10⁶ – 15 × 10⁹ | Гц |
|
Чувствительность триггера
|
200 | мВ |
|
Максимальный входной сигнал триггера
|
<±1,5 | В |
|
Входное сопротивление триггера
|
50 | Ом |
|
Входной разъём триггера
|
SMA (Female) | |
| Системные характеристики | ||
|
Встроенный мониторинг температуры
|
поддерживается | |
|
Дистанционное управление
|
Ethernet (SCPI), USB 2.0 (SCPI) | |
| Эксплуатационные параметры | ||
|
Количество оптических каналов
|
1 | |
|
Температура тестовой среды
|
23 ± 5 | °C |
- Тестирование оптических передатчиков со скоростью до 12,5 Гбит/с.
- Измерение параметров глазковых диаграмм.
- Калибровка и контроль качества оптических трансиверов.
- Производственное тестирование оптических компонентов.
- Научные исследования и разработка оптических систем передачи данных.
