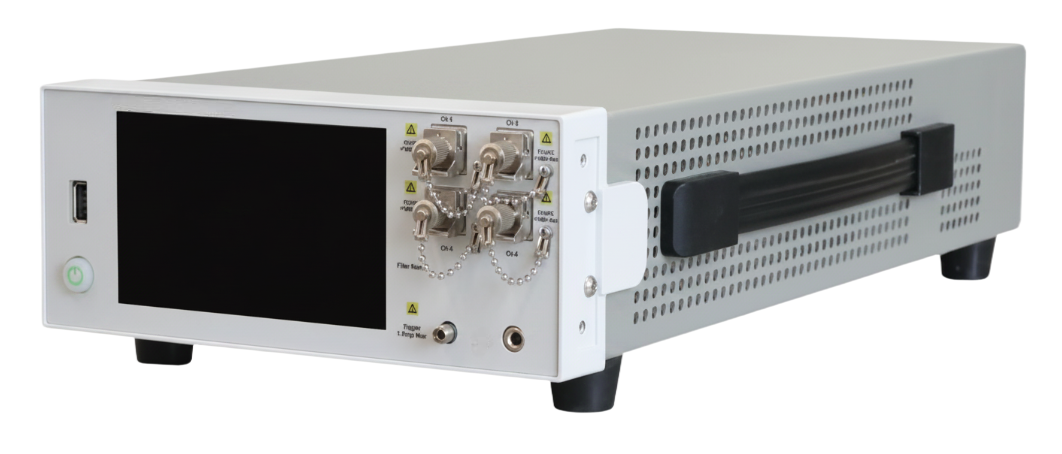

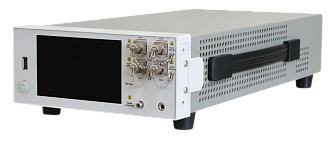

OSC-50-4CH - стробоскопический осциллограф
- Диапазон длин волн: 850-1650 нм.
- Полоса пропускания оптического канала: 30 / 50 ГГц.
- Поддержка модуляции: NRZ и PAM4.
- Чувствительность: -12 дБм.
- Количество оптических каналов: 4.
Стробоскопический осциллограф OSC-50-4CH предназначен для комплексного тестирования оптических передатчиков и трансиверов в высокоскоростных сетях передачи данных. Прибор поддерживает анализ сигналов NRZ и PAM4, оснащён 14-разрядным АЦП, обеспечивает высокую чувствительность и широкий динамический диапазон для работы с многомодовыми и одномодовыми сигналами. Встроенный CDR позволяет восстанавливать тактовую частоту до 120 ГБод без использования внешних приборов.
Возможна конфигурация с 1, 2 или 4 оптическими каналами, что значительно повышает эффективность параллельного тестирования многоканальных модулей типа DR4, FR4, PSM4 и других. Компактный корпус занимает всего 1/4 места по сравнению с традиционными стробоскопическими осциллографами.
Особенности:- Полоса пропускания оптического канала до 50 ГГц.
- Поддержка NRZ и PAM4 до 120 ГБод.
- До 4 оптических каналов в одном корпусе.
- 14-разрядный АЦП.
- Работа с многомодовыми и одномодовыми сигналами.
- Поддержка тестовых стандартов Ethernet, SDH/SONET, OTN, InfiniBand, Fiber Channel.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Параметры оптического канала | ||
|
Полоса пропускания оптического канала
|
30 / 50 | ГГц |
|
Входное волокно
|
50/125 мкм FC/UPC (одномодовое/многомодовое) |
|
|
Диапазон длин волн
|
800-1650 | нм |
|
Калиброванные длины волн
|
850 / 1310 / 1550 ±10 | нм |
|
Разрядность АЦП
|
14 | бит |
|
Согласованность измерений
|
Средняя мощность: ±0,1 дБ ER: ±0,3 дБ Запас маски: ±5 % TDECQ (PAM4): ±0,5 дБ |
|
|
Максимальный вход (неразрушающая пиковая мощность)
|
+7 (5 мВт) | дБм |
|
Чувствительность и линейный диапазон
|
NRZ: от -8 до 0 PAM4: от -7 до –1 |
дБм |
|
Диапазон измерения средней мощности
|
от -20 до +1 | дБм |
|
Точность измерения средней мощности
|
одномодовое: ±5 % ±200 нВт ± неопределённость разъёма многомодовое: ±10 % ±200 нВт ± неопределённость разъёма |
|
|
Обратные потери (FC/UPC)
|
>23 @850 нм >30 @1310 нм |
дБ |
| Параметры электрического канала (опционально, EOC) | ||
|
Полоса пропускания электрического канала
|
33 | ГГц |
|
Тип входного сигнала
|
AC-связь | |
|
Входной разъём
|
1,85 мм (Female), дифференциальный | |
|
Динамический диапазон входа
|
500 | мВпик-пик |
|
Точность по постоянному току
|
3 | мВ |
|
Собственные шумы (СКВ)
|
1,5 | мВ |
|
Разрядность АЦП
|
14 | бит |
|
Максимальный входной сигнал
|
±1 | В |
|
Входное сопротивление
|
50 ±10 % | Ом |
| Системные характеристики | ||
|
Чувствительность входного тактового сигнала триггера
|
200 | мВ |
|
Максимальный входной сигнал триггера
|
±1,5 | В |
|
Входное сопротивление триггера
|
50 ±10 % | Ом |
|
Входной разъём триггера
|
2,92 мм (Female) | |
|
Диапазон частот тактового сигнала триггера
|
500 × 10⁶ – 15 × 10⁹ | Гц |
|
Джиттер тактового сигнала
|
290 | фс |
|
Встроенный мониторинг температуры
|
поддерживается | |
|
Дистанционное управление
|
Ethernet (SCPI), USB 2.0 (SCPI) | |
|
Тестовые стандарты
|
Ethernet, SDH/SONET, OTN, InfiniBand, Fiber Channel | |
| Эксплуатационные параметры | ||
|
Количество оптических каналов
|
1 / 2 / 4 (опционально) | |
|
Температура тестовой среды
|
23 ± 5 | °C |
- Тестирование оптических трансиверов 800G, 400G, 200G, 100G.
- Анализ сигналов 50G PON.
- Измерение параметров глазковых диаграмм
- Калибровка и контроль качества оптических модулей.
- Научные исследования и разработка высокоскоростных оптических систем.
