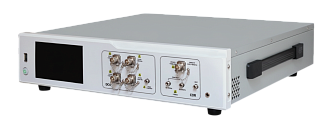

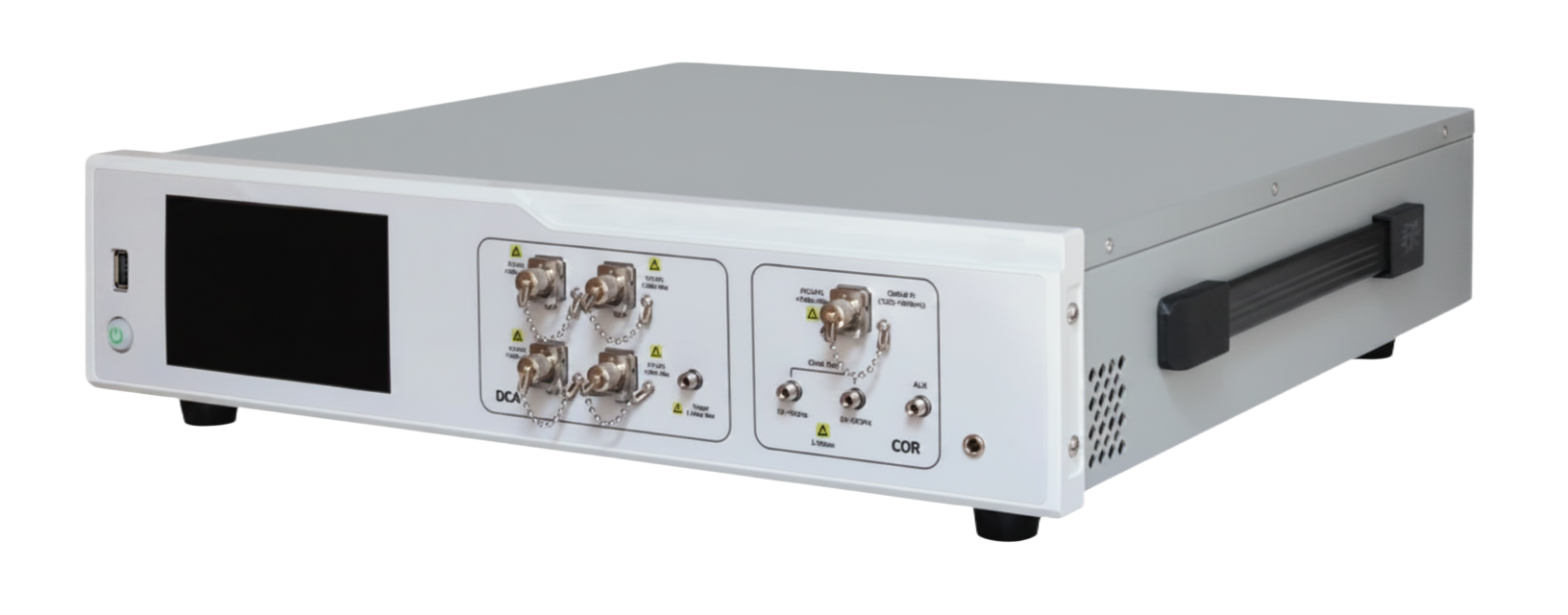

OSC-65-4CH - стробоскопический осциллограф
- Диапазон длин волн: 1250-1600 нм.
- Полоса пропускания оптического канала: 65 ГГц.
- Поддержка модуляции: NRZ и PAM4.
- Максимальная скорость передачи: 112 ГБод.
- Количество оптических каналов: 4.
- Управление: Ethernet (SCPI) и USB 2.0.
Стробоскопический осциллограф OSC-65-4CH разработан для анализа качества высокоскоростных оптических сигналов в соответствии с современными стандартами Ethernet, SDH/SONET, OTN, InfiniBand и Fiber Channel. Прибор поддерживает модуляцию NRZ и PAM4, что позволяет использовать его для тестирования оптических трансиверов, активных оптоволоконных кабелей и фотовозбудителей.
Осциллограф оснащён 14-разрядным АЦП, обеспечивает чувствительность -12 дБм при 106,25 ГБод PAM4 и максимальную входную мощность +5 дБм. Встроенный CDR поддерживает коэффициенты деления 1/2, 1/4, 1/8, 1/16, 1/32, что упрощает синхронизацию с тестируемым сигналом. Управление осуществляется через Ethernet (SCPI) или USB 2.0, возможна интеграция в автоматизированные тестовые системы.
- Полоса оптического канала 65 ГГц.
- Поддержка NRZ и PAM4 до 112 ГБод.
- До 4 оптических каналов в одном корпусе.
- 14-разрядный АЦП.
- Компактный размер.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Параметры оптического канала | ||
|
Полоса пропускания оптического канала
|
65 | ГГц |
|
Входное волокно
|
9/125, FC/UPC, одномодовое | |
|
Диапазон длин волн
|
1250-1600 | нм |
|
Калиброванные длины волн
|
1310 / 1550 ±10 | нм |
|
Поддерживаемые стандартные скорости (фильтры)
|
106,25 / 112 ГБод PAM4 53,125 / 56 ГБод PAM4 |
|
|
Разрядность АЦП
|
14 | бит |
|
Согласованность измерений
|
Средняя мощность: ±0,1 дБ ER: ±0,3 дБ TDECQ (PAM4): ±0,5 дБ |
|
|
Максимальный вход (неразрушающая пиковая мощность)
|
+5 | дБм |
|
Чувствительность и линейный диапазон (PAM4)
|
от -5 до -1 | дБм |
|
Диапазон измерения средней мощности
|
от -35 до +1 | дБм |
|
Точность измерения средней мощности
|
±5 % ±200 нВт ± неопределённость разъёма | |
|
Обратные потери (FC/UPC)
|
> 30 | дБ |
| Системные характеристики | ||
|
Чувствительность входного тактового сигнала триггера
|
200 | мВ |
|
Максимальный входной сигнал триггера
|
±1,5 | В |
|
Входное сопротивление триггера
|
50 ±10 % | Ом |
|
Входной разъём триггера
|
2,92 мм (Female) | |
|
Джиттер
|
130 | фс |
|
Встроенный мониторинг температуры
|
поддерживается | |
|
Дистанционное управление
|
Ethernet, USB 2.0 (SCPI) | |
|
Тестовые стандарты
|
Ethernet, SDH/SONET, OTN, InfiniBand, Fiber Channel | |
| Параметры встроенного CDR | ||
|
Диапазон восстановления тактовой частоты
|
25-120 (стандартные скорости) | ГБод |
|
Поддерживаемые типы модуляции
|
NRZ / PAM4 | |
|
Оптический интерфейс
|
9/125 мкм FC/UPC | |
|
Электрический интерфейс
|
2,92 мм (Female), 50 Ом | |
|
Диапазон мощности входного оптического сигнала
|
от -12 до +5 | дБм |
|
Чувствительность приёмника
|
-12 | дБм |
|
Коэффициенты деления тактовой частоты
|
25,5625 ГБод: 1/2, 1/4, 1/8 53,125 ГБод: 1/4, 1/8, 1/16 106,25 ГБод: 1/8, 1/16, 1/32 |
|
|
Амплитуда выходного тактового сигнала
|
>300 | мВпик-пик |
|
Случайный джиттер восстановления тактовой частоты
|
≤ 200 | фс |
|
Волновое сопротивление электрического выхода тактовой частоты
|
50 | Ом |
- Тестирование оптических трансиверов 1.6T / 800G / 400G.
- Анализ глазковых диаграмм.
- Измерение параметров джиттера, мощности и OMA.
- Калибровка и контроль качества оптических модулей.
- Научные исследования и разработка высокоскоростных оптических систем.
