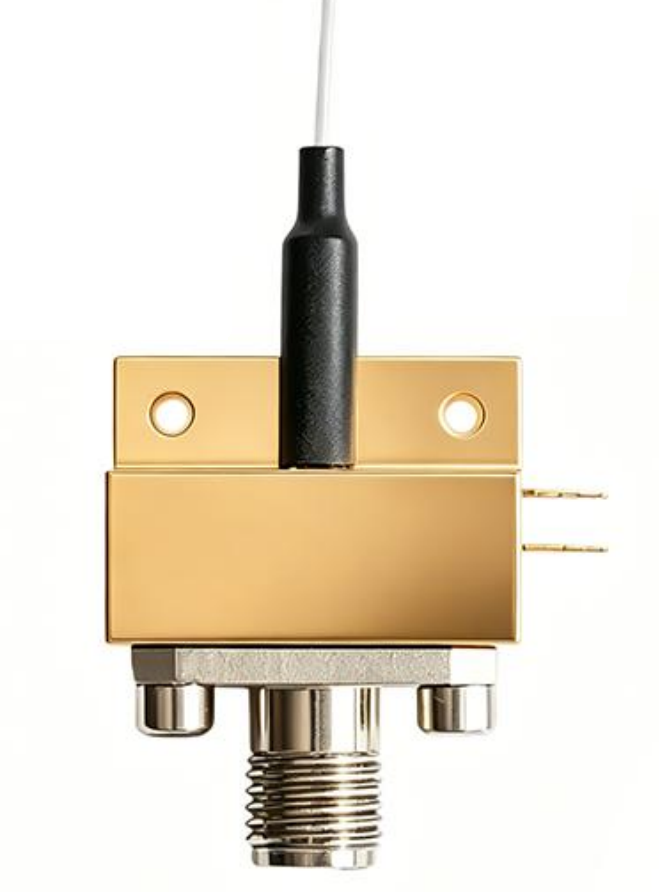

MPR0110 - СВЧ фотодиод с полосой пропускания 110 ГГц

MPR0110 – это СВЧ фотоприёмник со встроенной схемой смещения.

Диапазон рабочих длин волн от 1300 до 1600 нм.
Частотный диапазон до 110 ГГц.
Чувствительность 0,65 А/Вт.
Выходной импеданс 50 Ом.

Производитель: LD-PD

Узнать цену

Задать вопрос

Фотодетекторы серии MPR0110 с полосой пропускания 110 ГГц представляют собой высокотехнологичное решение для преобразования оптических сигналов в радиочастотные с минимальными искажениями. Устройство состоит из высокоскоростного InGaAs PIN-фотодиода, соединенного с ВЧ-выходным разъемом. Оно включает внутреннюю развязку по цепи смещения и может работать в широком диапазоне напряжений питания (от +3 до +15 В). Чувствительность детектора перекрывает диапазон длин волн от 1300 до 1600 нм. Приемник поставляется с пигтейлом из одномодового волокна в оболочке диаметром 900 мкм и может быть оснащен различными оптическими разъемами на выбор. Все устройство заключено в герметичный корпус и весит менее 25 граммов.

Особенности:

Диапазон рабочих длин волн от 1300 до 1600 нм.
Чувствительность 0,65 А/Вт.
Выходной импеданс 50 Ом.
Широкая полоса пропускания.
Высокая чувствительность.
Низкий уровень шумов.
Минимальные потери.
Прочный интерфейс.

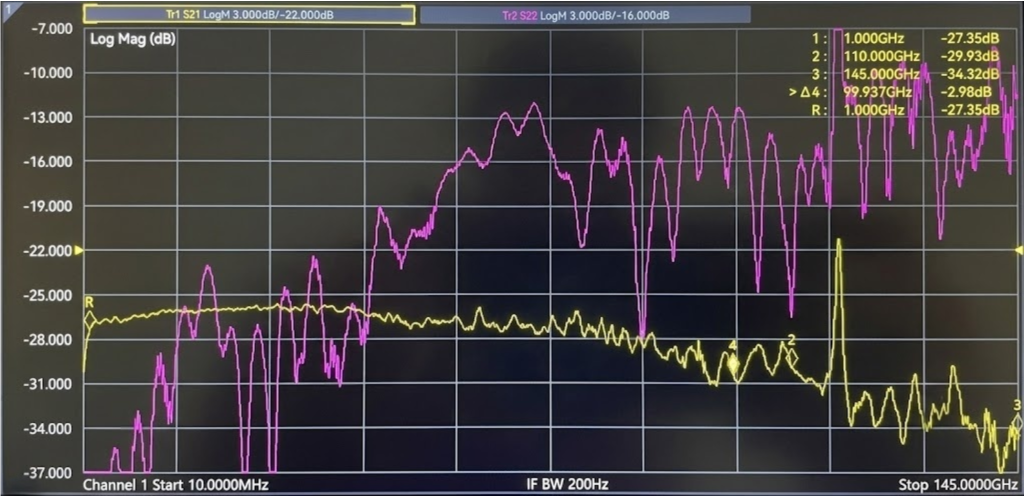

Кривая S-параметров на длине волны 1550 нм (с переходником 1,0–0,8)

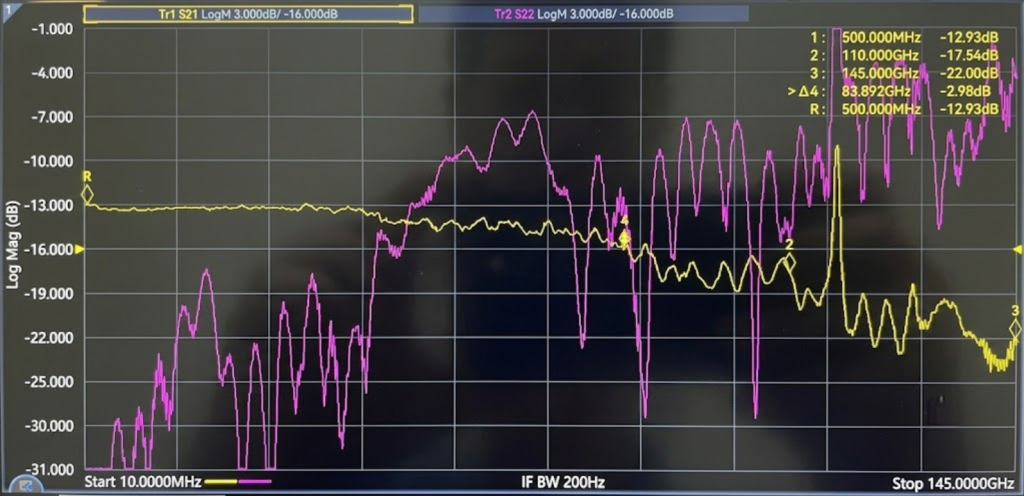

Кривая S-параметров на длине волны 1310 нм (с переходником 1,0–0,8)

Параметр	Мин.	Тип.	Макс.	Тестовое значение	Ед. измерения
Токовая чувствительность на 1550 нм, P_опт = 0 дБм		0,5		0,62	А/Вт
Токовая чувствительность на 1310 нм, P_опт = 0 дБм		/		0,181	А/Вт
Тёмновой ток		20	60	8,6	нА
Поляризационная зависимость @1550 нм		/		<1	дБ
Полоса пропускания по уровню –3 дБ на 1550 нм, P_опт = 0 дБм, P_ВЧ = –10 дБм		90		См. кривую измерений	ГГц
Полоса пропускания по уровню –6 дБ на 1550 нм, P_опт = 0 дБм, P_ВЧ = –10 дБм	110			См. кривую измерений	ГГц
Обратные потери (отражение) на ВЧ на 1550 нм, P_опт = 0 дБм, P_ВЧ = –10 дБм		-10		См. кривую измерений	дБ
Оптическая мощность насыщения на 1550 нм, P_ВЧ = –10 дБм		6		>4,8	дБм

Вынос сигналов.
Связь.
Радиолокация.
Обработка информации.

MPR0110 - СВЧ фотодиод с полосой пропускания 110 ГГц 1108.64(Kб)

Модель	Описание
MPR0110	СВЧ фотодиод с полосой пропускания 110 ГГц. Диапазон рабочих длин волн 1300 - 1600 нм. Частотный диапазон до 110 ГГц. Чувствительность до 0,65 А/Вт.
