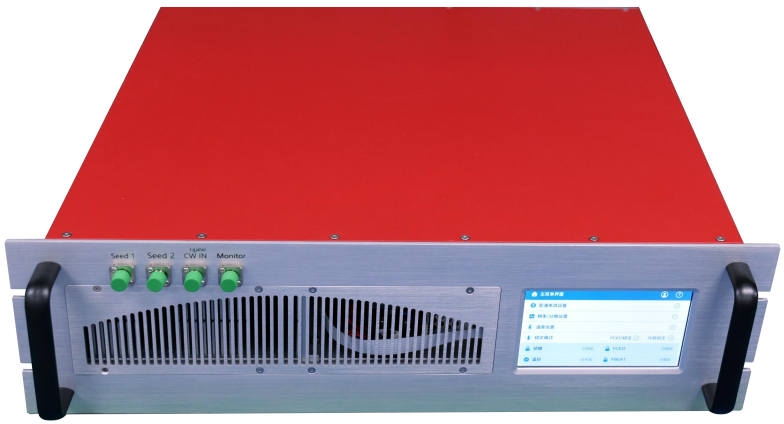

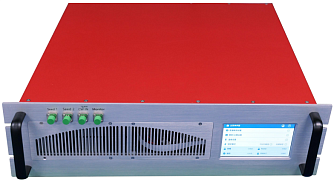

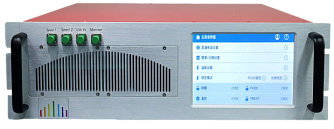

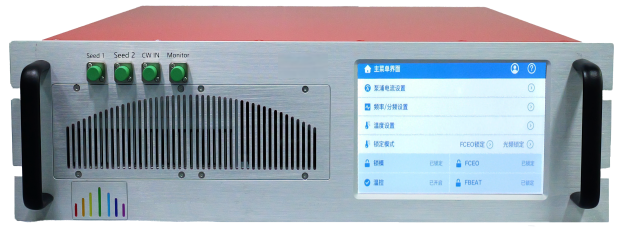

SPL-OFC - оптическая частотная гребёнка с высокой производительностью
- Центральная длина волны 1560 нм.
- Мощность ≥ 5 мВт.
- Частота повторения от 50 до 250 МГц.
- Высокая стабильность.
- Компактность, корпус 19" 3U.
Производитель: FEX-LASER
Компактная оптическая частотная гребёнка обеспечивает высокую точность и стабильность, а также полностью автоматическую работу. Благодаря дополнительным оптическим модулям она поддерживает выходную оптическую мощность до 2 Вт, может выполнять измерения любой оптической частоты и обеспечивать оптический эталон в диапазоне от 500 до 2200 нм.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Длина волны | 1560 ± 10 | нм |
| Выходная мощность |
Двухканальный выход, мощность ≥ 5 мВт |
|
| Частота повторений | 50-250 | МГц |
| Режим выхода | Одномодовое волокно с сохранением поляризации, FC/APC разъём | |
| Ширина линии(1) (время интеграции 100 мкс) |
≤ 0,2 |
Гц |
| Регулируемый диапазон частоты повторения |
≥1 МГц при частоте повторения 250 МГц, ≥ 500 кГц при частоте повторения 100 МГц |
|
| Полоса управления частотой повторения (в открытом контуре) |
≥ 200 |
кГц |
| Отношение сигнал/шум огибающей несущей частоты |
≥ 40 дБ при RBW 100 кГц |
|
| Диапазон регулировки огибающей несущей частоты |
≥ 250 |
МГц |
| Полоса управления огибающей несущей частоты (открытый контур) |
≥ 60 |
кГц |
| Точность |
≤ 2 × 10⁻¹⁶ при t ≥ 100 с и синхронизации с оптическим эталоном, ≤ 2 × 10⁻¹⁴ при t ≥ 1000 с и синхронизации с радиочастотным эталоном |
|
| Стабильность |
≤ 5×10⁻¹⁶ при 1 с (2), ≤ 2×10⁻¹⁸ при 1000 с (2) , ≤ 5×10⁻¹³ при 1 с (3) |
|
| Длительность импульса | ≤ 50 | фс |
| Оптический диапазон частот |
≥ 30 |
нм |
| Диапазон регулировки смещения несущей огибающей (CEO) |
≥ частоты повторения |
|

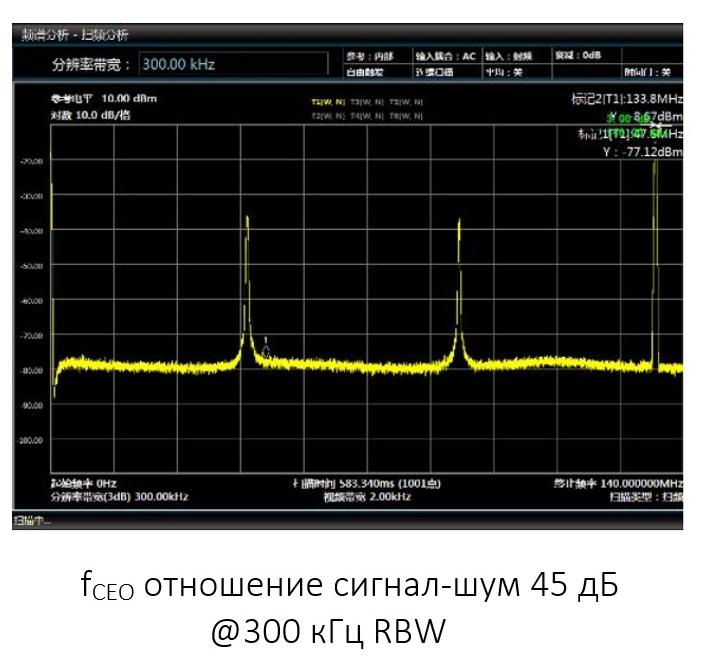

| Отношение сигнал/шум fCEO |
≥ 40 дБ при RBW 300 кГц |
|

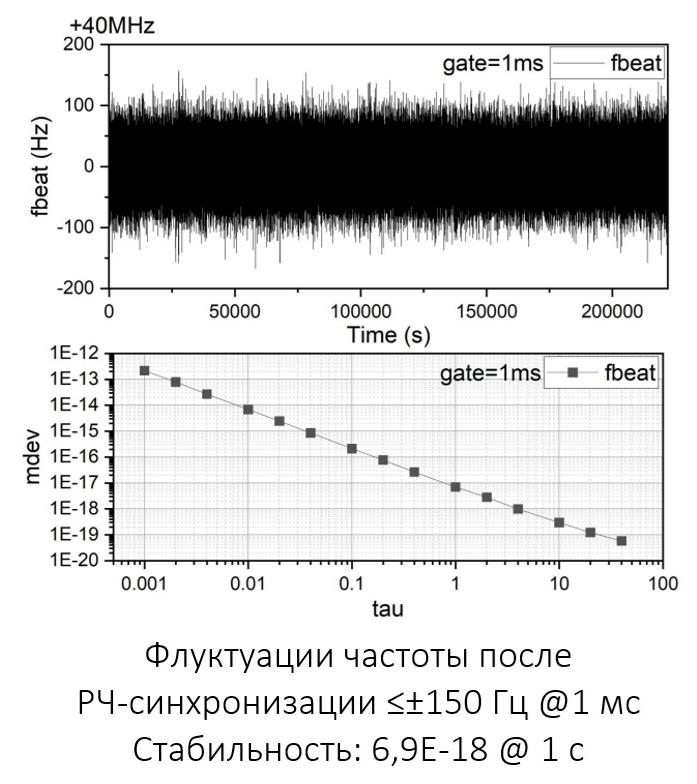

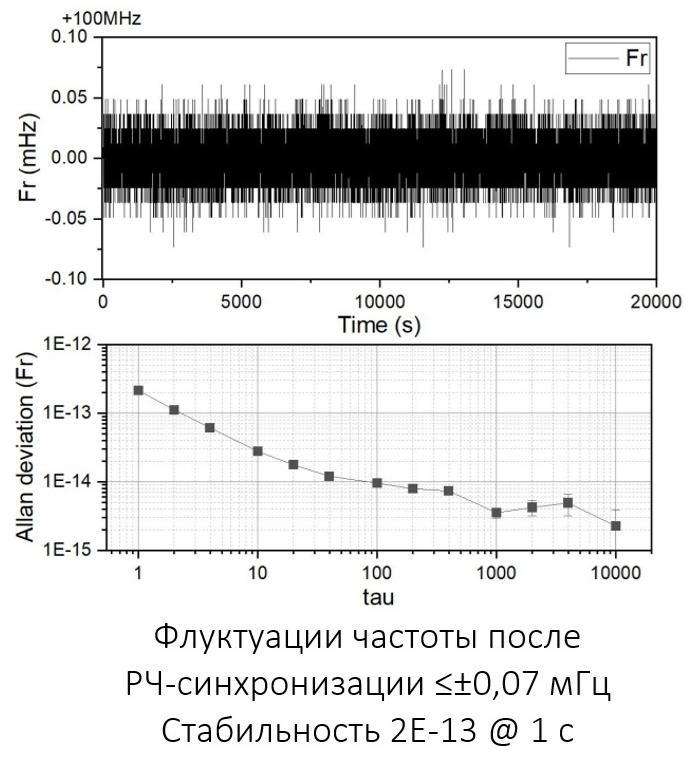

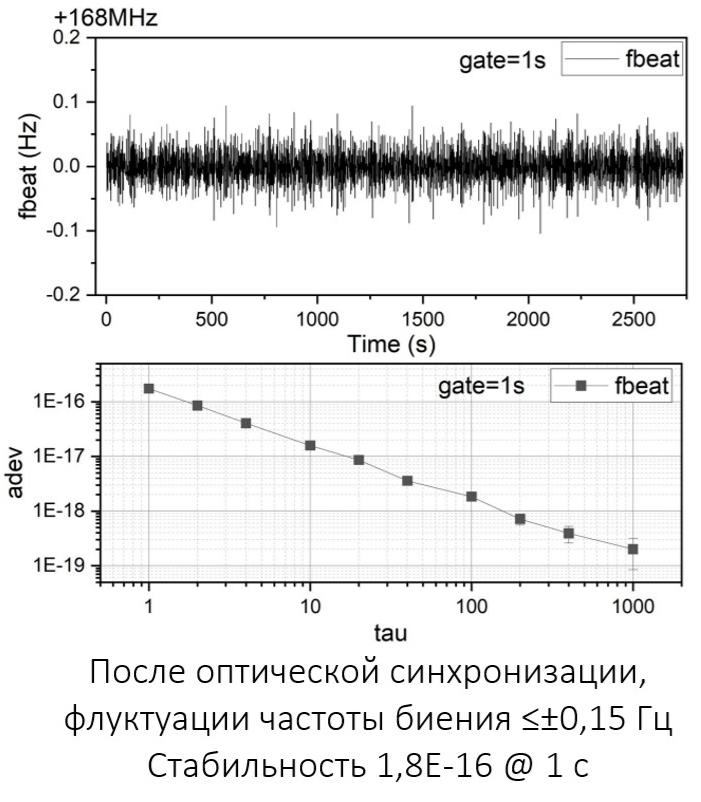

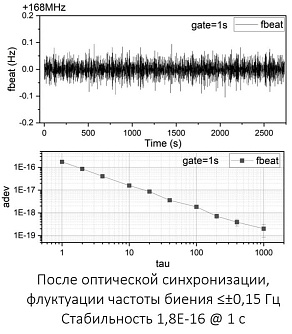

| Флуктуации частоты после синхронизации(4) |
с радиочастотным эталоном ≤ ±0,1 мГц, c оптическим эталоном: ≤ ±0,1 Гц |
|

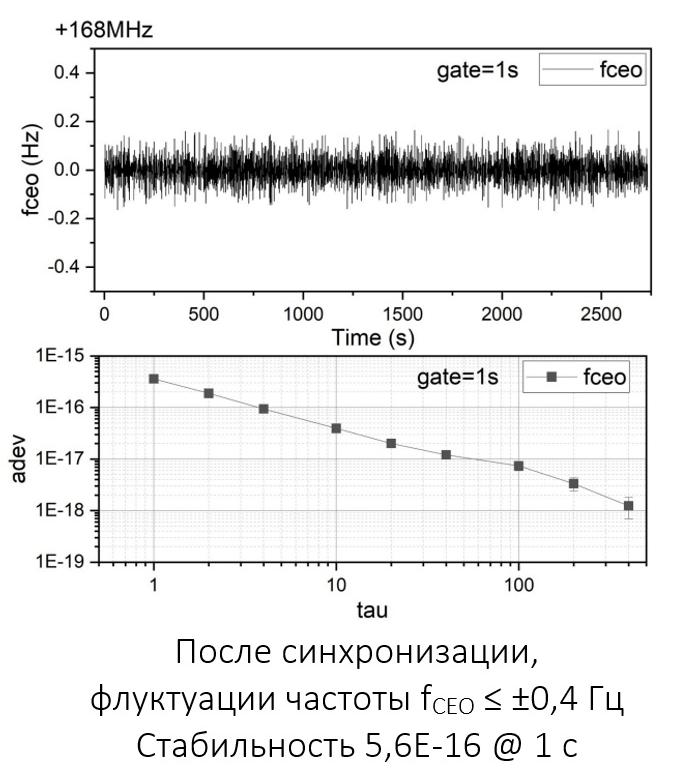

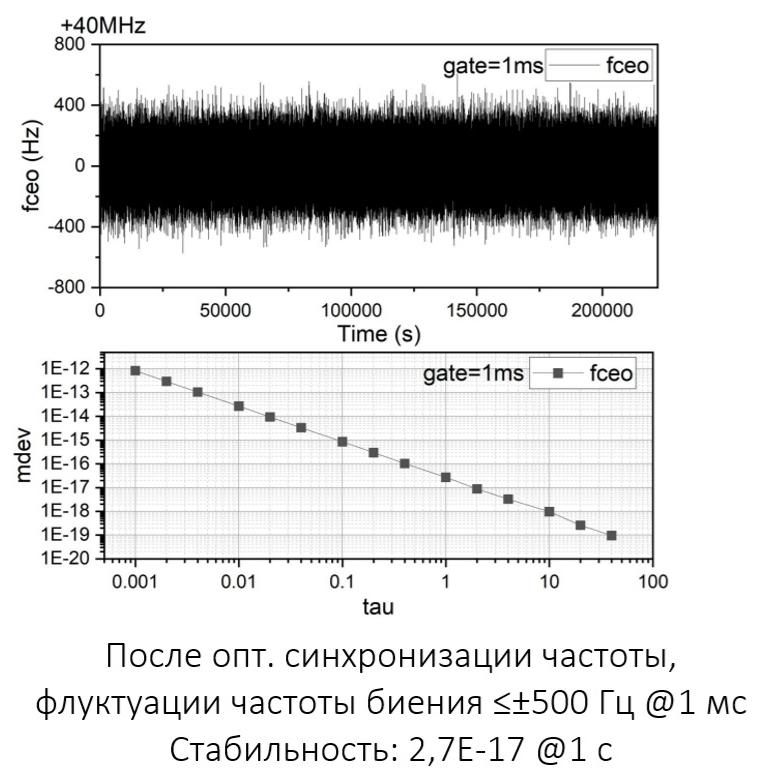

| Флуктуации fCEO после синхронизации частоты(4) | ≤ ±0,2 | Гц |
| Источник опорного сигнала | Частота 10 МГц, уровень сигнала +7 дБм или встроенные атомные часы | |
| Прочие параметры | ||

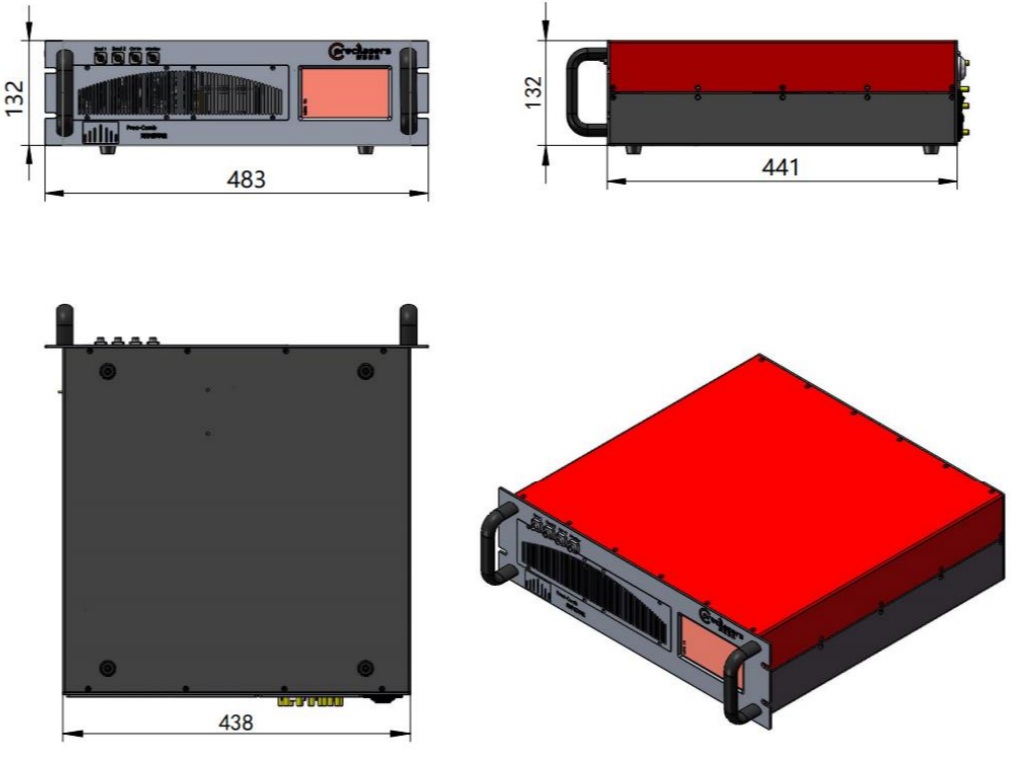

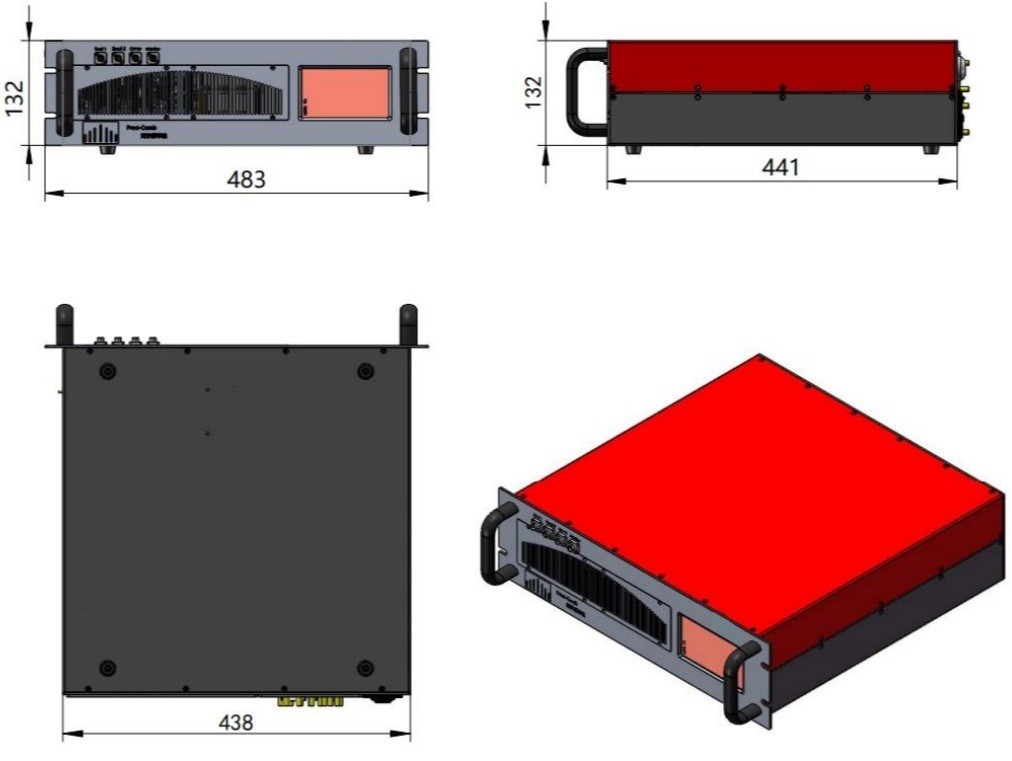

| Размер корпуса | 441мм × 439 мм × 132 см |
|
| Вес |
≤ 40 |
кг |
| Источник питания | 100-240 | В |
| Потребляемая мощность |
≤ 300 |
Вт |
| Охлаждение | Воздушное | |
| Опции | ||
| Модуль расширенного спектра |
Опция A: Одноточечный выход на любой длине волны в диапазоне 500–2100 нм, мощность ≥ 0,5 мВт, ширина спектра 2–3 нм; Опция B: Непрерывный спектр 1000–2100 нм, мощность ≥ 50 мВт; Опция C: Непрерывный спектр 500–2100 нм, мощность ≥ 100 мВт. |
|
| Модуль усилителя мощности |
Длина волны 1,5 мкм; выходная мощность ≥ 5 Вт |
|
(2) Фазовая синхронизация с оптическим частотным эталоном.
(3) Фазовая синхронизация с радиочастотным эталоном (ограничена счётчиком).
(4) Используется Π-тип счётчика без мёртвого времени, окно 1 с, режим без усреднения.
- Оптические прецизионные измерения.
- Оптические часы на холодных атомах.
- Передача времени и частоты.
- Квантовые прецизионные измерения.
